规格参数
·标度范围、度等级及接头螺纹尺寸
|
类型 |
型号 |
名称 |
标度范围 |
度等级 |
接头螺纹 |
||
|
指示 |
设定值 |
||||||
|
接通 |
断开 |
||||||
|

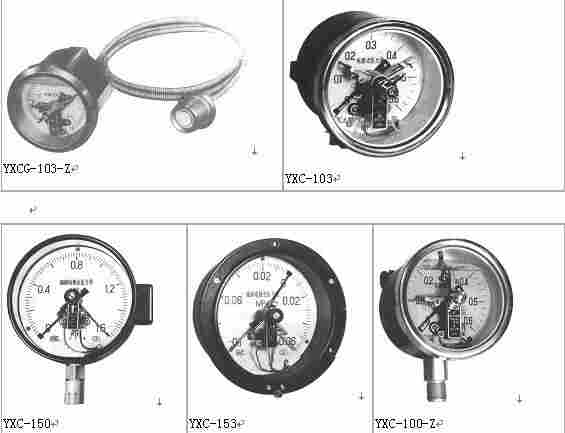

普通型 |
YXC-100 |
磁助电接点压力表 |
0~0.6至60及 |
1.5 |
1.5 |
4 |
M20×1.5 (*G3/8″) (*G1/2″) |
|
YXC-150 |
0~0.1至60及 |
||||||
|
型 |
YXCA-150 |
磁助电接点 氨压力表 |
0~0.16至60及 |
2.5 |
2.5 |
4 |
|
|
抗振型 |
YXC-100-Z *YXC-102-Z |
磁助电接点 压力表 |
0~0.6至60 |
1.5 |
1.5 |
5 |
|
|
耐蚀型 |
*YXC-100B-F *YXC-102B-F |
0~0. 6至60及 |
1.5 |
1.5 |
4 |
||
|
耐蚀抗振型 |
*YXC-100B-FZ *YXC-102B-FZ |
0~0. 6至60及 |
1.5 |
1.5 |
5 |
||
|
隔离式普通型 |
YXCG-103 *YXCG-103-F |
隔离式 |
0~0. 16至60 |
1.5 |
1.5 |
4 |
M42×2 |
|
隔离式抗振型 |
YXCG-103-Z |
0~0. 6至60及 |
1.5 |
1.5 |
5 |
||
|
隔离式 |
*YXCG-103-FZ |
||||||
注：1)标有“*”的型号暂限于特殊订货
2)隔离式的软尾长度为1、2、3、4m(其中2m为长度)
·接点装置电气参数及控制形式
|
触头功率 |
高工作电压 |
大工作电流 |
控制形式 |
|
30VA(阻性负载) |
220V D.C或380V A.C |
1A |
上下限、双上限、双下限 |
注：当电流为1A时，工作电压应低于40V。
·使用环境条件
|
类 型 |
工作温度范围 |
相对湿度 |
抗工作振动性能 |
|
|
介 质 |
周围环境 |
|||
|
普通型、型 |
-40~70℃ |
不大于85% |
V.H.3级 |
|
|
耐蚀型 |
-25~55℃ |
不大于90% |
V.H.3级 |
|
|
抗振型、耐蚀抗振型 |
V.H.4级 |
|||
|
隔离式普通型 |
150℃以下 |
-40~70℃ |
V.H.3级 |
|
|
隔离式耐蚀型 |
-40~70℃ |
|||
|
隔离式其它型 |
150℃以下 |
-25~55℃ |
V.H.4级 |
|
温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃(使用温度偏离20±5℃)
性能与特点
仪表由测量系统、指示装置、磁助电接点装置、外壳、调整装置和接线盒(插头座)等组成。
工作原理
基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形——位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针(连同触头)逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头(上限或下限)相接触(动断或动合)的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
