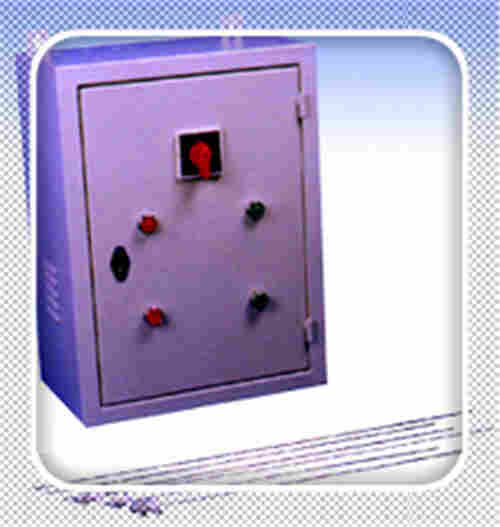

GHWS-A型污水水泵自动控制装置
湖北杭荣电气有限公司
销售热线：
传真
询价QQ：2687803023
销售电话：
联系人：雷经理
本装置可用于污水池和泥浆池排水自动控制。是输煤系统中水冲水设备的配套产品，广泛应用于电力、化工行业中。
二、型号含义
GHWS-A
三、技术参数
1、使用环境条件
a.环境温度 0℃-45℃
b.相对湿度不大于90%
2、主要技术参数
a.工作电压：380v±10% 50Hz
b.整机功耗：<10W
c.控制泵电机容量：5-22KVA
d.检测泵池深度：1-2.5m
四、结构特点
1、为防止粉尘，采用了封闭控制箱；
2、探测电极采用了不锈钢管制成，延长使用寿命。
3、控制手动电路中没有定时器，可准确设定排污时间。
五、工作原理
1、自动档，当泵池中液位达到检测高度时，电极深头中即有电流通过，信号输入到控制电路，并驱动开关电路，继电器吸合，排污泵启动，排污泵启动。当液位低于检测高度时，输入信号中断，排污泵断电，排污结束。
2、手动档，当泵池中的污水需要及时排出，在转换开关上的旋钮定在手动档，按下起动按钮即可启动水泵进行排污，水小于低电极检测高度时，再按停止按钮即可停止排污，若要定时排污，将转换开关的旋钮在延时档上，即可连续污60秒，若时间不够再起动一次。
六、安装与接线
1、控制箱安装在排污泵的附近的墙壁上；
2、电极固定泵池顶部，电极不允许碰触其它导电部位；
3、电极若有电镀及污物沾连现象，要及时清除；
4、池内的沉淀物应及时清除；
5、打开控制秘，下部有一组端子板，请按要求接线。
