粉碎型格栅除污机应用高新技术将下水道中的布片、木片、空瓶罐等固体废弃物粉碎成细小的达到6～12mm的小颗粒随污水一起进入后续处理工序，为地埋式泵站全封闭设计创造了条件，节约了土建造价，美化了环境。广泛应用于市政、水利、泵站系统；可代替传统格栅或与其配合使用。
工作原理：当夹裹着固体颗粒的污水经过粉碎机时，颗粒被格栅截留，经冲洗或旋转导向下进入粉碎机，被相向旋转的切割刀片切割成细小的颗粒，随污水一起流入下道工序。
粉碎型格栅除污机的特点
1）动力消耗小、无噪音、耐腐蚀性能好
2）身设置了机械过载安全保护装置，在设备发生故障时，剪切销剪断，可以避免设备负荷工作，损坏设备部件。
3）可任意调节设备运行间隔，实现周期性运转；
4）可以根据格栅前后液位差自动控制设备的启停；并且有手动控制功能，以方便检修。
5）自动化程度高、分离效率高，在无人看管的情况下可保证连续稳定工作
粉碎型格栅除污机结构特征
粉碎型格栅除污机由驱动部件、切割刀片、垫片、主动轴、从动轴、中间轴支承、密封装置、箱体、转鼓、轴衬导流装置、自动耦合装置、溢流格栅等格栅附件及控制系统组成。
粉碎型格栅除污机采用双轴设计。相互的切割刀片和垫片安装在两个平行的旋转轴上，交替重叠，实现螺旋形的切割，在精度、力度和利度上均处于水平。切割刀片和垫片内心呈六角形，安装在六角形的传动轴上，组成破碎机组，地粉碎污水中固体颗粒。
粉碎型格栅除污机配备自控系统。当发生固体堵塞时，使刀片自动反转，待障碍物退出后重新进行粉碎，当多次反转后仍不能切割时设备自动停机，实现整个过程的智能化控制，满足无人值守的要求。
粉碎型格栅除污机粉碎性能的优势
粉碎型格栅刀片设计，结构形式多样，选用进口材料的合金钢制造。在差速双轴的带动下耦合转动，产生强大的挤压力，能将固体物粉碎，增加了设备的过水效率和使用寿命。
1）粉碎范围广质：粉碎型格栅刀片的设计，兼能粉碎硬件与柔性杂质，彰现其无可比拟的性能。在双轴的带动下耦合转动，产生强大的挤压力，可将各类固体物，如木棍、竹片、矿泉水瓶、鞋子。小石块、铁打、段钢筋、塑料袋、手套、布条等粉碎、给予下游设备强有力的保护。
2）无栅渣：粉碎型格栅直接将大颗粒固体粉碎成小颗粒，随污水流向下游，不产生栅渣和二次污染。
3）无恶臭，噪音小：无人值守全地理式泵站可以全部掩埋在地下，上面可覆土种植草坪花卉，大大美化了周围环境。

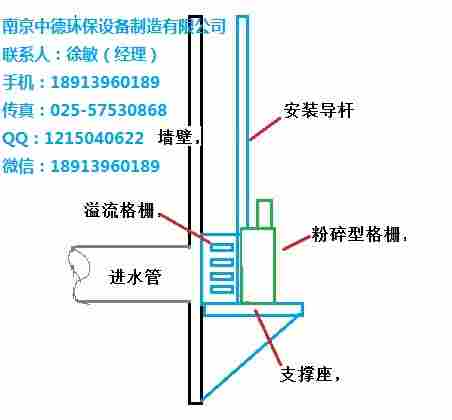

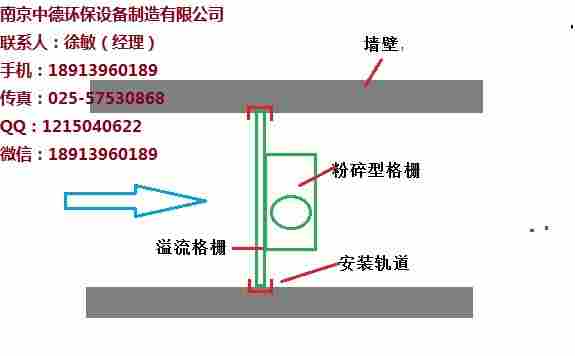

4）采用自动耦合式安装，安装定位方便、快捷，降低维护费用。
5）电机具有轴温及渗漏双重保护。能适应水位突涨时电机潜水使用。
6）占地面积少、可使泵房位于地下，降低了泵站运行的噪音

7）水阻力小，水头损失少

双转鼓粉碎型格栅除污机采用双鼓结构，是格栅除污机的一种，又叫破碎型格栅除污机，是市政、水利、泵站系统除污设备，能将污水管网中的末片、空瓶、布片等杂物垃圾进行粉碎，以保护泵站的设备使其正常运转。粉碎性格栅除污机能把污水中的悬浮和漂浮垃圾分碎成6-10mm的细小颗粒，粉碎后的污物无需打捞，直接随污水流走。粉碎型格栅泵站设备能全部安装在地下水池内，水池顶部封闭，这种泵站大大改变了传统泵站的工作环境差、噪音大、建设成本高、运行费用大等缺陷，粉碎型格栅真正意义上实现了全地埋无人值守。

转鼓式格栅是山东水美开发的给排水预处理成套设备产品。参考进口设备、自行设计，国内仅有。该设备广泛适用于城市污水、工业废水、食品加工业、造纸业等污水处理工程。该设备将水源取水口漂浮物和沉积物打捞清除，并将栅渣挤干脱水后排出。

本设备全封闭设计，特别适用于城市环卫所等工程，可定制

破碎格栅清污机技术参数

型号	A	B	C	D	E	Q(m³/h)	N(kw)
PFS300	300	600	1380	410	890	1500	4
PFS400	400	800	1580	410	890	1720	4
PFS500	500	900	1680	410	890	1950	4
PFS600	600	1000	1780	410	890	2080	4
PFS700	700	1100	1880	410	890	2120	4
PFS800	800	1200	1980	410	890	2360	4
PFS900	900	1300	2080	410	890	2480	4
PFS1000	1000	1400	2180	410	890	2690	5.5
PFS1100	1100	1500	2280	410	890	2980	5.5
PFS1200	1200	1600	2380	410	890	3450	5.5
PFS1300	1300	1700	2480	410	890	3800	5.5
PFS1400	1400	1800	2560	410	890	4100	5.5
PFS1500	1500	1850	2610	410	890	4200	5.5

注：异径管和法兰连接采用板式平焊法兰，其安装尺寸按GB/T9299-2000,PN1.OMPa配套。

拥有优的3Cr13材质切割刀片设计，事例数十年来技术的进步和设计革新，建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒，经证明适用于各种苛刻的环境。

固体颗粒随着污水进水切割区；

固体颗粒被转鼓截留并被输出到切割室；

大部分的污水和足够小的颗粒通过转鼓区；

固体颗粒被切割并通过切割室；

被粉碎后的颗粒流向下游。

优化设计的刀片，保证高效的切割能力和使用寿命。
双鼓设计，过水流量大，可以满足大流量的应用场合。
格栅间隙小，大可达6mm，可有效保证切割尺寸。
进口电机减速机，提高了设备使用的可靠性。
专门定制的机械密封系统，可长时间工作在恶劣的污水环境中。
多电机设计，有效防止转鼓过载破坏，提高系统可靠性。

安装于泵站、污水处理厂进口；

安装于大流量、宽幅面水渠中；

本机能粉碎的物品有：木棍、小石块、纸制品、木制品、塑料制品、橡胶制品、生活垃圾等。

万一运转时发生不能确定原因的故障，请不要采取临时凑合的办法，也不要私自乱拆乱修，应与我公司联系。
