潜水搅拌机桨叶安装技巧潜水搅拌机如何安装

一、QJB型潜水搅拌机简介：

     南京中德环保生产销售的QJB型潜水搅拌机适用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角，是市政和工业污水处理工艺流程上的重要设备，在水处理工艺流程中，可实现生化过程中固液二相和固液气三相的均质，流动的工艺要求。QJB型潜水搅拌机由潜水电机、叶桨和安装系统等组成。根据传动方式的不同，潜水搅拌机可分为：混合搅拌和低速推流两大系列。 混合搅拌系列产品常选用多级电机，采用直联式结构，它与传统相比，具有结构紧凑、能耗低、效率高、便于维便于维护保养等优点。叶轮制造精度高、推力大。QJB型潜水搅拌机系列产品适用于需要固液搅拌、混合的场合。
二、南京中德环保QJB型潜水搅拌机市场特性：
为适应多样化市场，满足用户对配置和价位不一样的需求，搅拌、推流设备实现“市场细分，技术细分，配置细分”的差异化方案。即将市场细分为高端和一般；南京中德 QJB型潜水搅拌机分为9000系列和6000系列

南京中德环保QJB型潜水搅拌机配置分为高级和。9000系列产品配置机械密封、轴承、玻璃钢叶轮、V锥吸振式耦合座等高质量配件，实现高可靠性、高、高使用寿命的高品质要求，满足高端市场用户次、高价位的需求，并替代进口；6000系列产品配置机械密封、轴承、不锈钢叶轮、通用耦合座等配件，实现越市场同类产品性能和质量的要求，满足一般市场用户可靠、耐用和普通价位的需求。

三、QJB型潜水搅拌机的工作原理：
经驱动旋转的叶轮，搅动液体产生旋向射流和轴向推流，形成的射流，利用沿着射流表面的剪切力来进行混合，使流场以外的液体通过摩擦产生搅拌作用；形成的推流，利用轴向推力将受控流体向前输送。在旋向射流和轴向推流共同混合、搅拌和推流作用下，形成体积流，应用大体积的流动模式获得必要的水体流速和需要的工艺流场。

四、QJB型潜水搅拌机的结构：
QJB型潜水搅拌机主要由潜水电机、密封机构、叶轮、导流罩、手摇葫芦、电气控制等部分构成。搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。
潜水搅拌机结构图：



五、QJB型潜水搅拌机特点：

1、QJB型潜水搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。

2、QJB型潜水搅拌机叶轮具有佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。

3、QJB型潜水搅拌机与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、QJB型潜水搅拌机电机绕组绝缘等级为F级，防护等级为IP68,选用进口轴承和独有的电机防凝露装置，使电机的工作更加安全可靠。

5、QJB型潜水搅拌机有两道机械密封，材质为碳化钨－碳化钨，所有外露紧固件均为不锈钢。

6、根据工艺要求，直联式QJB型潜水搅拌机可配用导流罩。

7、QJB型潜水搅拌机的不锈钢、碳钢精铸焊接叶桨，经优化设计叶片呈后掠式，效率高，具有自洁功能。

8、QJB型潜水搅拌机内部设有泄漏传感器和定子绕组温保护报警装置。
9、混合搅拌系列产品选用多级电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。
六、QJB型潜水搅拌机用途及适用范围：
混合搅拌系列潜水搅拌机适用于各种水处理。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。QJB型潜水搅拌机 

1、污水(废水)/活性污泥的混合

2、控制浓缩污泥分离

3、酸、碱中和及PH值调整工艺

4、防止颗粒在池壁和池底的凝结和沉淀

5、提高传热系统的效率
潜水搅拌机在下列条件下应能正常连续运行：
1、高介质温度不过40℃

2、介质的PH值在5-9

3、介质密度不过115KG/M^3

4、长期潜水运行，潜水深度一般不过20米
5、流速不低于0.15m/s
 特别提示:
潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性及高温的环境中工作。钢膨胀螺栓须按要求固定，安
装完毕后，必须将电缆拉紧固定好。

针对特殊环境下的要求，我公司可为用户提供特殊设计。

七、QJB型潜水搅拌机型号意义：

八、QJB潜水搅拌机性能参数表：
QJB潜水搅拌机在额定电压380V，频率为50Hz，绕组绝缘等级F级，防护等级IP68，工作制式条件下：

注：是否配导流罩，由水处理工艺决定。在上表混合搅拌系列中，“重量”一列所标的两个数字分别表示不带导流罩和带导流罩的重量；以上规格型号为常规产，但不局限于上表，可为客户拓展设计新的或含特殊要求的搅拌机。

九、QJB型潜水搅拌机选型注意事项：
潜水搅拌机的选型是一项比较复杂的工作，选型的正确与否直接影响设备的正常使用，作为选型的原则就是要让潜水搅拌机在适合的容积里发挥充分的搅拌功能，一般可用流速来确定。根据污水处理厂不同的工艺要求，潜水搅拌机佳流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定QJB潜水搅拌机运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、PH值；还有水池的形状、水深甚至安装方式等都对选型产生影响，同时还应考虑到节能因素，因为这将影响到用户今后的运行成本。可参考下面的潜水搅拌机流场图。

为保证潜水搅拌机取得佳效果，请使用方提供如下资料：

1、运用目的

2、池型

3、池尺寸

4、介质特性包括粘度、密度、固体物含量等。

潜水搅拌机所需要的配套功率是按容积大小，搅拌液体的密度、粘度和搅拌深度而确定的，根据具体情况应采用一台或多台搅拌机。

注：
1、选型问题，请与我公司技术部门联系。

2、潜水搅拌机必须完全潜入水中工作，不能在易燃易爆的环境下或有强腐蚀性液体的环境中工作，小潜入深度900mm。

十、QJB潜水搅拌机选型方法参考资料：
1、根据图1或表1确定待搅拌介质的污泥校正系数。
2、根据图2或表2确定搅拌池的池型校正系数。
3、按每立方米清水所需耗功4.8W，乘以污泥校正系数，再乘以池型校正系数，得出每立方米待混合搅拌介质所需耗功的实际值，再乘以待搅拌介质的体积，得出整池待混合搅拌介质所需的功率。
图1:淤泥校正系数曲线
Ⅰ-一次淤泥；Ⅱ-二次淤泥；Ⅲ-水解淤泥
表1：污泥校正系数表
图2：池型校正系数曲线
表2：池型校正系数表

十一、QJB型潜水搅拌机的流场图：
以下流速场是在清水中，边界水流速度为V=0.1m/s 工况下：

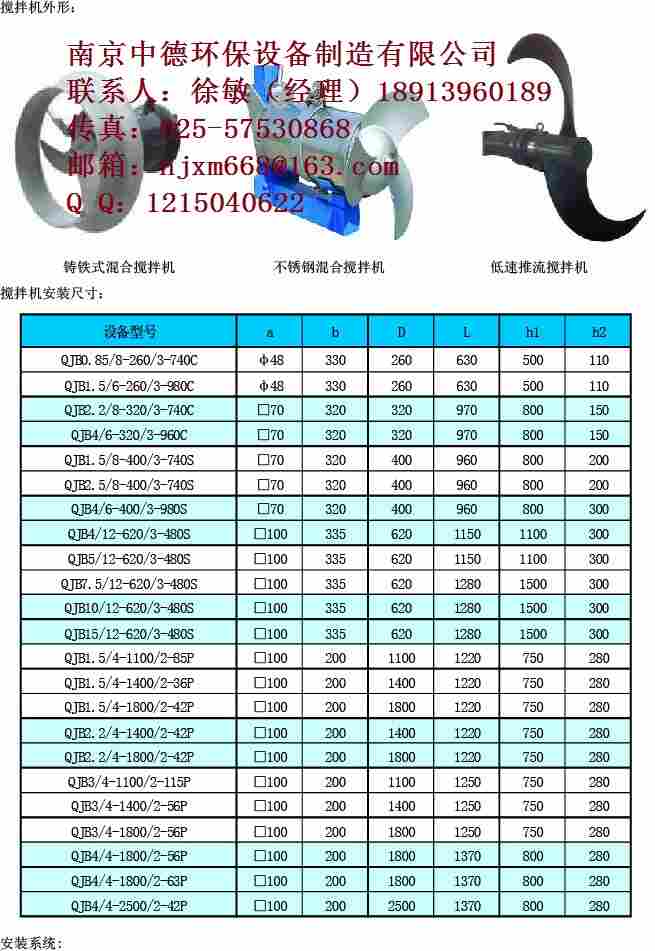

十二、QJB型潜水搅拌机的安装尺寸图及安装示意图：
潜水搅拌机可以有多种安装方式，这里提供四种通用的方式供选择，尺寸可参考下表。我公司还可以根据用户的要求作特殊设计。

2、安装系统I只适用于池深<4m，机型为QJBO.85／8和QJBl.5／6，且可在水平方向和垂直方向调节角度；当池深>4m时，应选用安装系统II型。注：1、潜水搅拌机的安装系统，可在无需排出池中污水的情况下，快速安装和拆卸潜水搅拌机；

3、安装系统II、III导杆可沿水平方向绕导杆轴线旋转，大转角为±60°；

4、当H>4m时需，在导杆中间添加一支撑架；

5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定，无需预留孔；

6、客户定货时，请提供池深H及池型图，以便确定导杆尺寸和支撑架个数；

7、安装系统材质采用不锈钢和碳钢防腐可供选择；

8、多台搅拌机可共用一套起吊系统。

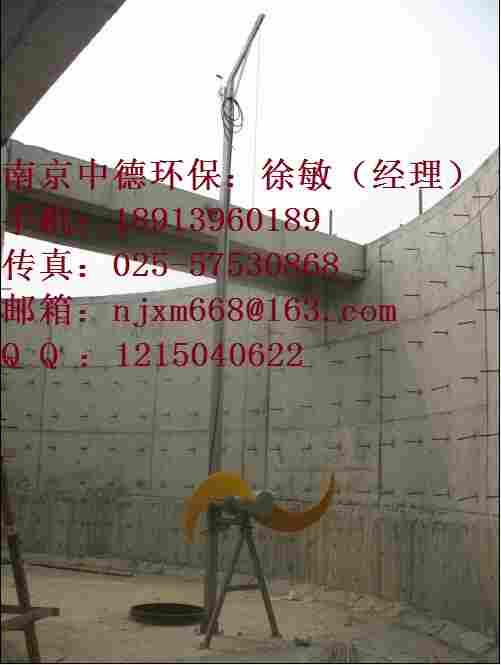

十三、QJB型潜水搅拌机运行实况：
和传统长轴搅拌机相比，QJB型潜水搅拌机的优点在于可生产不同的流向。由搅拌机的不同安装位置，可得到不同效果的多种流动模式。从而在池中创造更好的流动模式，消除搅拌死角。搅拌机所需要的配套功率是按池容积大小，介质的密度、粘度和挽排介质深度等确定的，根据其体情况，应选用一台或多台搅拌机。
为了保证提拌机在不同池型中的运行高效节能.可参考下列的典型安装形式。
圆形池：
该旋转流动公式是筒单的一种。在相时较短的运行时间内就创造高的流速，在非溶性固体含量高的介质中，这是一种高效的搅拌方式。然而必须注意，较重的物质可能沉积在池底中央。

方形池：
如按下图方式安装搅拌机可在方形池形成高效的搅拌效果。当使用一台搅拌机时，池长宽比不大于5。否则应安装多台搅拌机。若长宽比不大于2.5可得到佳运行效果。
