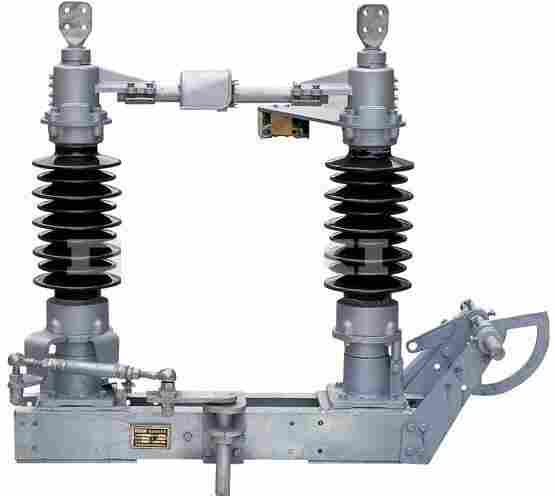

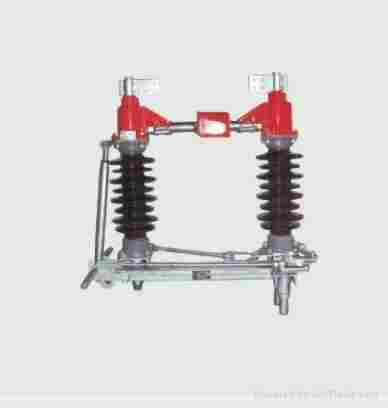

GW4-12/630A系列户外高压隔离开关,是三相交流50Hz高压开关设备，用于额定电压12KV的电力系统中，作为有电压无负载时，分合电路之用。产品由底座、支柱绝缘子、导电部分组成，结构特点：单断口、双柱水平开启式；导电出线端为双盘带状，触指导电性能可靠，操作轻便等特点。
主要技术参数
|
项 目 |
额定参数 |
||||
|
额定电压 kV |
10 |
15 |
20 |
||
|
高工作电压 kV |
12 |
17.5 |
24 |
||
|
额定电流 A |
400、 630、 1000、 1250、 1600、 2000 |
||||
|
4S热稳定电流（峰值）kA |
16、 20、 25、 31.5、 40、 40 |
||||
|
动稳定电流（峰值）kV |
40、 50、 63、 80、 100、 100 |
||||
|
额定 绝缘 水平 |
1min工频耐压 （有效值）KV |
对地 |
42 |
45 |
50 |
|
断口 |
53 |
55 |
60 |
||
|
雷电冲击耐压 （峰值）KV |
对地 |
75 |
105 |
125 |
|
|
断口 |
85 |
125 |
145 |
||
|
接线端子额定静拉力 N |
500 |
||||
