硫酸流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
硫酸流量计产品特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；

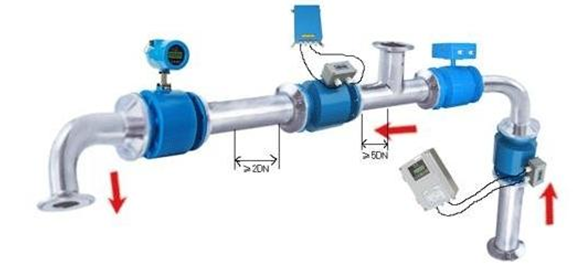

２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、硫酸流量计为双向测量系统，内装三个积算器：正向量、反向量及差值量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
|
硫酸流量计选型表： |
|
型号 |
通径(mm) |
流量范围(m3/h) |
口径(mm) |
口径(mm) |
流量范围(m3/h) |
|
WF15 |
DN15 |
0.32-6.36 |
WF/LD450 |
DN450 |
286.13-5722.65 |
|
WF20 |
DN20 |
0.57-11.30 |
WF/LD500 |
DN500 |
353.25-7065.00 |
|
WF25 |
DN25 |
0.88-17.66 |
WF/LD600 |
DN600 |
508.68-10173.60 |
|
WF32 |
DN32 |
1.45-28.94 |
WF/LD700 |
DN700 |
692.37-13847.40 |
|
WF40 |
DN40 |
2.26-45.22 |
WF/LD800 |
DN800 |
904.32-18086.40 |
|
WF50 |
DN50 |
3.53-70.65 |
WF/LD900 |
DN900 |
10 |
|
WF65 |
DN65 |
5.97-119.40 |
WF/LD1000 |
DN1000 |
.00 |
|
WF80 |
DN80 |
9.04-180.86 |
WF/LD1200 |
DN1200 |
2034.72-40694.40 |
|
WF100 |
DN100 |
14.13-282.60 |
WF/LD1400 |
DN1400 |
2769.48-55389.60 |
|
WF125 |
DN125 |
22.08-441.56 |
WF/LD1600 |
DN1600 |
36 |
|
WF150 |
DN150 |
31.79-635.85 |
WF/LD1800 |
DN1800 |
4578.12-91562.40 |
|
WF/LCD200 |
DN200 |
56.52-1130.40 |
WF/LD2000 |
DN2000 |
5652.00-113040.00 |
|
WF/LCD250 |
DN250 |
88.31-1766.25 |
WF/LD2200 |
DN2200 |
6838.92-136778.40 |
|
WF/LCD300 |
DN300 |
127.17-2543.40 |
WF/LD2400 |
DN2400 |
8.60 |
|
WF/LCD350 |
DN350 |
|
WF/LD2600 |
DN2600 |
955 |
|
WF/LCD400 |
DN400 |
226.08-4521.60 |
|
|
|
|
|
|
代号 |
电极材料 |
||
|
K1 |
316L |
||||
|
K2 |
HB |
||||
|
K3 |
HC |
||||
|
K4 |
钛 |
||||
|
K5 |
钽 |
||||
|
K6 |
铂合金 |
||||
|
K7 |
不锈钢涂覆碳化钨 |
||||
|
|
代号 |
内衬材料 |
|||
|
C1 |
聚四氟乙烯F4 |
||||
|
C2 |
聚全氟乙丙烯F46 |
||||
|
C3 |
聚氟合乙烯FS |
||||
|
C4 |
聚录丁橡胶 |
||||
|
C5 |
聚氨脂橡胶 |
||||
|
|
代号 |
功能 |
|||
|
E1 |
0.3级 |
||||
|
E2 |
0.5级 |
||||
|
E3 |
1级 |
||||
|
F1 |
4－20Madc,负载≤750Ω |
||||
|
F2 |
0-3khz,5v有源，可变脉宽，输出高端有效频率 |
||||
|
F3 |
RS485接口 |
||||
|
T1 |
常温型 |
||||
|
T2 |
高温型 |
||||
|
T3 |
高温型 |
||||
|
P1 |
0.6MPa |
||||
|
P2 |
1.0MPa |
||||
|
P3 |
1.6MPa |
||||
|
P4 |
4.0MPa |
||||
|
D1 |
220VAC±10％ |
||||
|
D2 |
24VDC±10％ |
||||
|
J1 |
一体型结构 |
||||
|
J2 |
分体型结构 |
||||
|
J3 |
防爆一体型结构 |
||||
|
硫酸流量计的主要优点如下： |
1）硫酸流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗*低的流量仪表。
2）可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3）硫酸流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率（在一定范围）的影响。因此，硫酸流量计只需经水后，就可心用来测量其它导电性液体的流量。
4）硫酸流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态（层流或湍流）无关。所以硫酸流量计的量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。
5）硫酸流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。
6）工业用硫酸流量计的口径范围极宽，从几个毫米一直到几米，而且国内已有口径达3m的实流校验设备，为硫酸流量计的应用和发展奠定了基础。
硫酸流量计目前仍然存在的主要不足如下：
a）不能用来测量气体、蒸汽以及含有大量气体的液体。
b）不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质，目前硫酸流量计还无能为力。
c）普通工业用硫酸流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。
d）硫酸流量计易受外界电磁干扰的影响。
