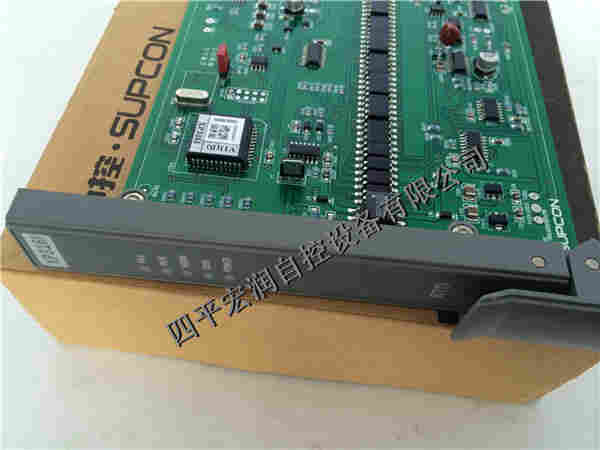

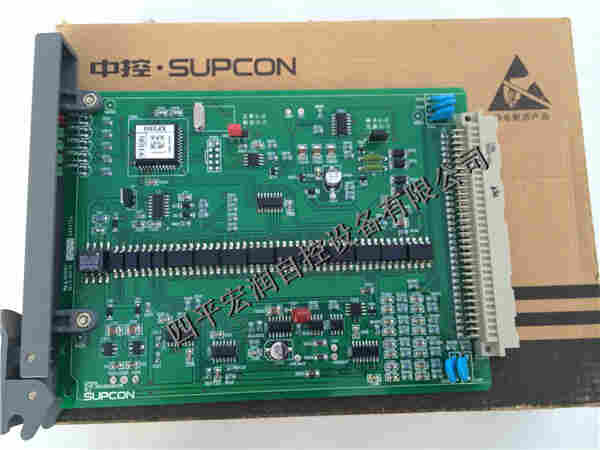

浙大中控XP316I，宏润自控为您报价，联系电话；手机：；QQ：1636560632，我们恭候您的光临。XP316I卡件，货源充足，质保一年；采购浙大中控备件请选择四平宏润自控设备有限公司。
XP316是4路分组隔离型热电阻信号输入卡，可冗余配置。每一路可单独组态并可以接收Pt100、Cu50两种热电阻信号。
XP316卡的四路信号调理分为两组，其中1、2通道为组，3、4通道为第二组，同一组内
的信号调理采用同一个隔离电源供电，两组之间的电源和信号互相隔离，并且都与控制站的电源隔离。XP316可单独工作，也可冗余配置。热电阻信号能以并联方式接入互为冗余的二块XP316卡中，真正做到了从信号调理这一级开始的冗余。同时，卡件具有自诊断和与主控制卡通信的功能，可在采样、处理信号的同时进行自检。如果卡件处于冗余状态，一旦工作卡自检到故障，立即将工作权让给备用卡，并且点亮故障灯报警，等待处理。工作卡和备用卡可同时对同一点信号进行采样和处理，切换时无扰动。如果卡件为单卡工作，一旦自检到故障，卡件将点亮故障灯报警。
用户可通过系统组态软件对XP316卡进行组态，选择需要处理的信号类型，并可随时在线更改，使用方便灵活。
2 性能指标
表2-1 性能指标
|
型号 |
XP316 |
|
卡件电源 |
|
|
5V供电电源 |
（5.0~5.3）VDC ，Imax<35mA |
|
24V供电电源 |
（24.0±0.5）VDC，Imax<30mA |
|
输入回路 |
|
|
通道数 |
4路 |
|
信号类型 |
热电阻信号，组态可选 |
|
滤波时间 |
组态可选 |
|
分辨率 |
15bit，带极性 |
|
输入阻抗 |
1MΩ |
|
隔离方式 |
光电隔离，分组隔离 |
|
隔离电压 |
500VAC 1分钟（现场侧与系统侧） |
|
250VAC 1分钟（组组之间） |
|
|
共模抑制比 |
>110dB |
|
串模抑制比 |
>40dB |
|
断线检测 |
具有断线检测功能 |
|
精度 |
|
|
Pt100：（-148～850）℃ |
±0.2%FS |
|
Cu50：（-50～150）℃ |
±0.5%FS |
3 接口特性
