晶体管触点开关量输出卡XP362（B）为智能型8路无源晶体管触点开关量输出卡，具有输出自检功能，它支持单卡和冗余两种工作方式。XP362（B）卡可以通过中间继电器驱动电动控制装置，也可以直接驱动电流较小的电磁阀。本卡件不提供中间继电器的工作电源。
XP362（B）卡可安装在I/O机笼右侧16个I/O槽位中的任一槽位，其组态地址应与实际槽位对应。卡件冗余配置时，冗余的两块卡件必须插在相邻的两个I/O槽位中，且卡件地址应为ADD（偶数）与ADD+1。
2 性能指标
表2-1性能指标
|
型号 |
XP362(B) |
|
卡件电源 |
|
|
5V供电电源 |
5VDC,Imax<100ma |
|
24V供电电源 |
24VDC,max<20ma |
|
是否支持冗余 |
|
|
支持 |
|
|
输入回路 |
|
|
通道数 |
8路 |
|
信号类型 |
晶体管开关融点（OC） |
|
逻辑“0”输出阀值 |
大漏电流小于0.1ma |
|
逻辑“1”输出阀值 |
输出晶体管压降小于0.3V |
|
负载能力 |
每点50ma |
|
配电方式 |
卡件不提供24V电源，需外配 |
|
隔离方式 |
光电隔离，统一隔离 |
|
隔离电压 |
500VAC 1分钟（现场侧与系统侧） |
3 接口特性
XP362（B）卡可以直接驱动现场设备，也可以通过XP527转接模块连接到XP562-GPRU或者
XP562-GPRPU端子板完成对现场设备的控制。
XP362（B）卡直接驱动现场设备（使用XP520/XP520R接线端子板），接口特性图如图3-1所
示。
图3-1接口特性图1（XP362（B）卡件直接驱动现场设备，以通道为例）
通过8路通用继电器输出端子板XP562-GPRU驱动现场设备，接口特性图如图3-2所示。
图3-2 接口特性图2（通过8路通用继电器输出端子板XP562-GPRU驱动有源负载，以通道为例）
通过8路有源通用继电器输出端子板XP562-GPRPU驱动现场设备，接口特性图如图3-3所示。
图3-3接口特性图3（通过8路有源通用继电器输出端子板XP562-GPRPU驱动无源负载，以通道为例）
4 使用说明
4.1 结构简图

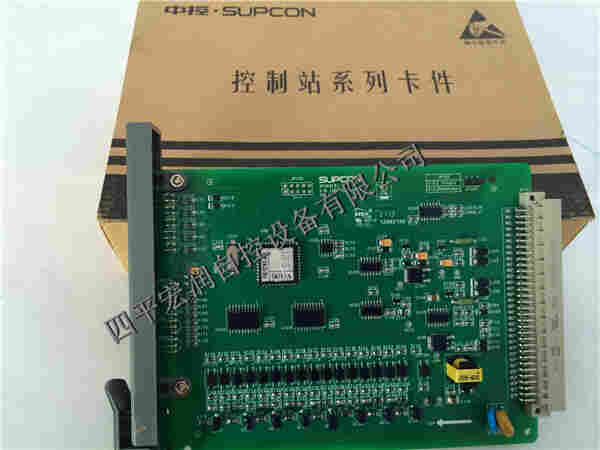

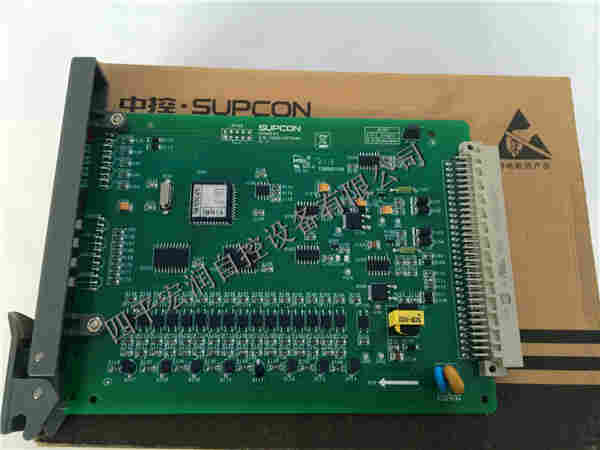

XP362（B）结构简图如图4-1所示（尺寸：187mm×145mm）：
图4-1 XP362（B）卡件结构外形图

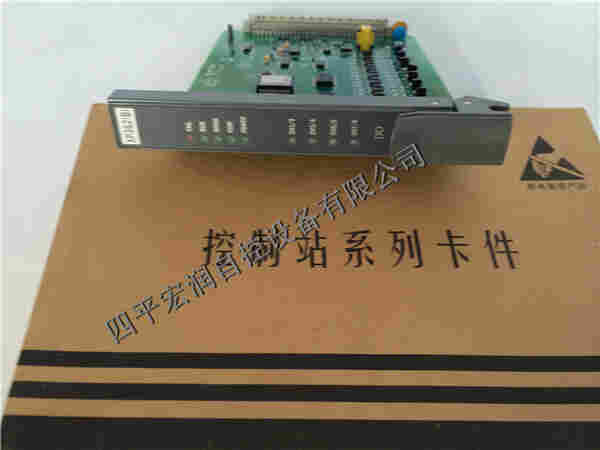

4.2 LED指示灯说明
XP362（B）卡件的LED指示灯分为两组：5个常规LED状态指示灯和4个双色LED通道指示灯。对照图4-1由上至下，依次是FALL、RUN、WORK、COM、POWER、CH 1 / 2、CH 3 / 4、CH 5 / 6和CH 7 / 8。各指示灯功能如表4-1、表4-2所示。
表4-1卡件运行状态指示灯
|
LED指示灯 |
FAIL（红） |
RUN（绿） |
WORK（绿） |
COM（绿） |
POWER（绿） |
|
状态 意义 |
故障指示 |
运行指示 |
工作/备用 |
通信指示 |
5V电源指示 |
|
常灭 |
正常 |
不运行 |
备用 |
无通信 |
故障 |
|
常亮 |
检故障 |
-- |
工作 |
组态错误 |
正常 |
|
闪 |
CPU复位 |
正常 |
切换中 |
正常 |
-- |
1、初始上电时，FAIL灯闪烁一下，接着熄灭。
2、卡件正常工作时，FAIL灯常暗、RUN灯有节奏地闪烁、WORK灯常亮（冗余时
若作为备用卡件则WORK灯常暗）、COM灯有节奏地闪烁、POWER灯常亮。
3、24V供电故障、看门狗初始化故障或通道自检故障时FAIL灯点亮。
4.3 跳线
4.3.1 跳线说明
卡件上的JP102跳线用于设置卡件工作状态。
4.3.2 跳线举例
XP362（B）卡件冗余方式工作跳线如下图所示。
图4-2 XP362（B）卡件跳线举例：卡件冗余工作
冗余的两块卡件必须插在相邻的两个I/O 槽位中，且卡件地址应为ADD（偶数）与ADD+1。
4.4 端子定义及接线
使用XP520/XP520R接线端子板时端子定义及接线如表4-4所示。使用其它端子板时，端子的接线及定义请参见相应的说明书。
表4-4接线端子说明
4.5 端子板选择
除使用XP520/XP520R外，XP362（B）还能通过XP527转接模块与以下端子板配套使用。
表4-5配套端子板
|
描 述 |
型 号 |
使用范围 |
备 注 |
|
8路通用继电器输出端子板 |
XP562-GPRU |
继电器节点 |
可配置两块冗余XP362（B）卡或者一块不冗余XP362（B）卡 |
|
8路有源通用继电器输出端子板 |
XP562-GPRPU |
继电器节点 |
可配置两块冗余XP362（B）卡或者一块不冗余XP362（B）卡 |
与端子板XP562-GPRU配套使用时，接线说明参见《XP562-GPRU使用手册》。
与端子板XP562-GPRPU配套使用时，接线说明参见《XP562-GPRPU使用手册》。
5 工程应用注意事项
1、XP362（B）的冗余功能需要配合AdvanTrol-Pro V2.65+SP03及以上版本软件使用；
2、XP362（B）可以替换XP362；
3、XP362（B）配合AdvanTrol-Pro V2.65+SP03（不含）以下版本软件使用，组态时选择型号为XP362。
6 故障分析与排除
通道指示灯正确指示通道状态，但继电器无动作
1) 如果FAIL灯未亮（说明卡件本身无故障）
◆ 检查硬件设备接线是否正确。
◆ 检查继电器是否故障。
2) 如果FAIL灯点亮（说明卡件本身已出现故障）
◆ 检查卡件24V供电是否故障。
◆ 如果卡件24V供电无故障，则请更换卡件。
