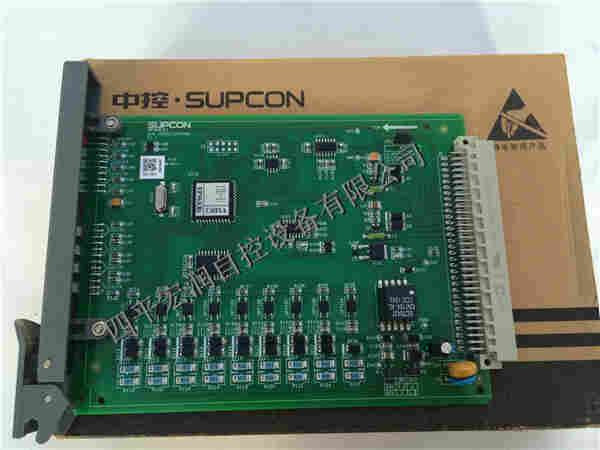

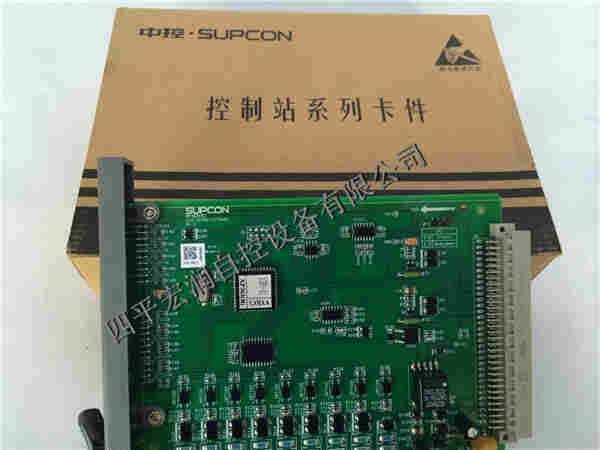

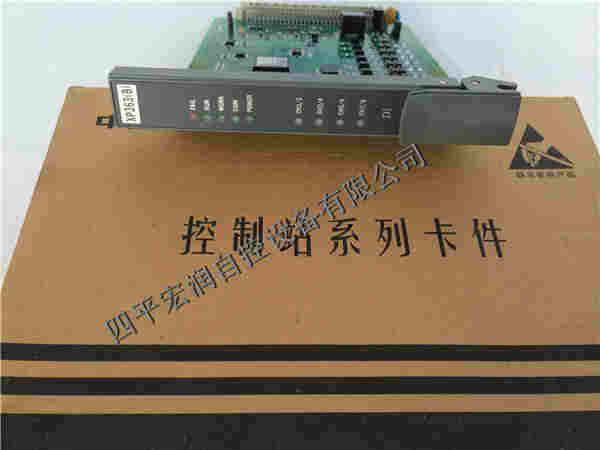

浙大中控XP363(B)-四平宏润自控设备有限公司

浙大中控XP363(B)，宏润自控为您报价，联系电话；手机：；QQ：1636560632，我们恭候您的光临。XP363(B)卡件，货源充足，质保一年；采购浙大中控备件请选择四平宏润自控设备有限公司。

8路触点型开关量输入卡XP363（B）为智能型卡件，支持冗余和单卡两种工作模式。它能够快速响应开关量信号的输入，实现数字量信号的准确采集。XP363（B）具有卡件内部软硬件在线检测功能（对CPU、配电电源进行检测，以保证卡件的可靠运行）。

2 性能指标

表2-1 XP363（B）性能指标

3 接口特性

XP363（B）卡件可通过外接端子板实现多种数字信号采集。连接不同类型信号时的接线方法有所不同。

3.1 普通DI触点信号

图3-1 XP363（B）配合XP520或者XP520R端子板接口特性

3.2 24V继电器隔离触点信号

图3-2 XP363（B）配合XP563-GPRLU端子板触点型信号接入接口特性

3.3 24V继电器隔离电平信号

图3-4 XP363（B）配合XP563-GPRHU端子板触点型信号接入接口特性

3.5 220V交流继电器隔离电平信号

图3-5 XP363（B）配合XP563-GPRHU端子板电平型信号接入接口特性

3.6 220V交流触点信号

图3-6 XP363（B）配合XP563-220VU端子板触点型信号接入接口特性

3.7 220V交流电平信号

图3-7 XP363（B）配合XP563-220VU端子板电平型信号接入接口特性

3.8 NPN接近开关信号

图3-8 XP363（B）配合NPN型接近开关接线示意图

4 使用说明

4.1 结构简图

XP363（B）卡结构简图如下图所示（尺寸：187mm×145mm）：

图4-1 XP363（B）结构简图

端子接线及定义

使用XP520/XP520R接线端子板时端子定义及接线如表4-4所示。使用其它端子板时，端子的接线及定义请参见相应的说明书。

表4-4接线端子说明（XP520端子板）

4.5 端子板选择

除使用XP520/XP520R外，XP363（B）还能通过XP527转接模块与以下端子板配套使用。

表4-5配套端子板

与端子板XP563-GPRLU配套使用时，接线说明参见《XP563-GPRLU使用手册》。

与端子板XP563-GPRHU配套使用时，接线说明参见《XP563-GPRHU使用手册》。

与端子板XP563-220VU配套使用时，接线说明参见《XP563-220VU使用手册》。

5 工程应用注意事项

1、卡件查询电压跳线不可同时跳24V与48V。冗余工作时，请检查两块互为冗余的卡件查询电压跳线，冗余跳线是否一致。

2、XP363（B）的冗余功能需要配合AdvanTrol-Pro V2.65+SP03及以上版本软件使用；

3、XP363（B）可以替换XP363；4、XP363（B）配合AdvanTrol-Pro V2.65+SP03（不含）以下版本软件使用，组态时选择型号为XP363。
