智能涡轮流量计量科学技术的组成部分，它与国民经济、建设、科学研究有密切的关系。做好这一工作，对保证产品质量、提高生产效率、促进科学技术的发展都具有重要的作用，特别是在能源危机、工业生产自动化程度愈来愈高的当今时代，流量计在国民经济中的地位与作用更加明显。
一、智能涡轮流量计原理介绍 ----------------------------------------------------------------------------------------------------------------------------------
流量计量是计量科学技术的组成部分，它与国民经济、建设、科学研究有密切的关系。做好这一工作，对保证产品质量、提高生产效率、促进科学技术的发展都具有重要的作用，特别是在能源危机、工业生产自动化程度愈来愈高的当今时代，不锈钢流量计在国民经济中的地位与作用更加明显。
不锈钢流量计当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，智能涡轮流量计叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，智能涡轮流量计产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
二、智能涡轮流量计产品特点 -------------------------------------------------------------------------------------------------
优点:
(1)高精度,在所有流量计中,属于的流量计;
(2)重复性好;
(3)元零点漂移,抗干扰能力好;
(4)范围度宽;
(5)结构紧凑。
缺点:
(1)不能长期保持校准特性;
(2)流体物性对流量特性有较大影响。
三、智能涡轮流量计技术参数 ----------------------------------------------------------------------------------------------------------------------------------
1.技术性能
|
仪表口径及连接方式 |
4、6、10、15、20、25、32、40 采用螺纹连接 |
|
（15、20、25、32、40）50、65、80、100、125、150、200 采用法兰连接 |
|
|
精度等级 |
±1%R 、±0.5%R、±0.2%R （需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
仪表材质 |
304 不锈钢、316 （L）不锈钢等 |
|
被测介质温度 （℃） |
-20～＋110℃ |
|
环境条件 |
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
|
输出信号 |
传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V |
|
变送器：两线制4 ～ 20mADC 电流信号 |
|
|
供电电源 |
传感器：+12VDC、+24VDC （可选） |
|
变送器：+24VDC |
|
|
现场显示型：仪表自带3.2V 锂电池 |
|
|
信号传输线 |
STVPV3×0.3 （三线制），2×0.3 （二线制） |
|
传输距离 |
≤1000m |
|
信号线接口 |
基本型：豪斯曼接头，防爆型：内螺纹M20×1.5 |
|
防爆等级 |
基本型：非防爆产品，防爆型：ExdIIBT6 |
|
防护等级 |
IP65 |
2.智能涡轮流量计应用情况
不锈钢流量计在以下一些测量对象获得广泛应用:石油、有机液体、无机液、液化气、天然气和低温流体统在欧洲和美国,涡轮流量计在用量上是仅次于孔板流量计的天然计量仪表。
3.测量范围及工作压力
|
仪表口径 |
正常流量范围 |
扩展流量范围 |
常规耐受压力 |
特制耐压等级（MPa） |
|
(mm) |
(m3/h) |
(m3/h) |
(MPa) |
(法兰连接方式) |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～1 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
1.6 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 200 |
80～800 |
40～800 |
1.6 |
2.5、4.0、6.3、12、16 |
4.功能说明
HLWGY-N 型传感器：12～24VDC 供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米。
HLWGY-A 型变送器：24VDC 供电，二线制4-20mA 输出，信号传输距离≤1000。
HLWGY-B 型：供电电源采用 3.2V10AH锂电池 （可连续运行4年以上）； 无信号输出功能。
HLWGY-C 型：供电电源采用 24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或 HART 通讯。
图 3 图 4 图 5
基本型传感器 N 传感器/变送器A 智能一体化涡轮流量计B/C
四、智能涡轮流量计产品选型 ----------------------------------------------------------------------------------------------------------------------------------
|
型号 |
说明 |
|||||||
|
HLWGY - □ - □ - □ -□- □-□ - □ |
||||||||
|
通 径 |
DN |
|
|
|
|
|
4～200 mm, 量程见上表 |
|
|
类 型 |
N |
基本型，+12V 供电，脉冲输出，高电平≥8V 低电平≤0.8V |
||||||
|
A |
4～20mA 两线制电流输出，远传变送型 |
|||||||
|
B |
电池供电现场显示型 |
|||||||
|
C |
现场显示/4～20mA 两线制电流输出 |
|||||||
|
C1 |
现场显示/RS485 通讯协议 |
|||||||
|
C2 |
现场显示/HART 通讯协议 |
|||||||
|
精度等级 |
0.5 |
精度 0.5 级 |
||||||
|
1.0 |
精度1.0级 |
|||||||
|
涡轮类型 |
W |
宽量程涡轮 |
||||||
|
S |
标准涡轮 |
|||||||
|
材 质 |
S |
304 不锈钢 |
||||||
|
L |
316（L）不锈钢 |
|||||||
|
防 爆 |
|
无标记，为非防爆型 |
||||||
|
E |
防爆型 （ExmⅡCT6 或 ExdⅡBT6） |
|||||||
|
压力等级 |
N |
常规 （参照上表） |
||||||
|
H(x) |
高压 （参照上表） |
|||||||
传感器的安装方式根据规格不同，采用螺纹或法兰连接
|
图6 |
|
 |
图7 |
||||
|
DN4～DN10 |
DN15～DN40 |
||||||
|
传感器结构 |
传感器结构 |
||||||
|
及安装尺寸 |
及安装尺寸 |
||||||
|
示意图 |
示意图 |
||||||
 |
通径 |
L(mm) |
G |
D(mm) |
d(mm) |
孔数 |
|
|
（mm） |
|||||||
|
4 |
295 |
G1/2 |
|
|
|
||
|
6 |
330 |
G1/2 |
|||||
|
10 |
450 |
G1/2 |
|||||
|
15 |
75 |
G1 |
Ф65 |
Ф14 |
4 |
||
|
20 |
80 |
G1 |
Ф75 |
Ф14 |
4 |
||
|
25 |
100 |
G5/4 |
Ф85 |
Ф14 |
4 |
||
|
32 |
140 |
G2 |
Ф100 |
Ф14 |
4 |
||
|
40 |
140 |
G2 |
Ф110 |
Ф18 |
4 |
||
|
50 |
150 |
|
Ф125 |
Ф18 |
4 |
||
|
65 |
170 |
Ф145 |
Ф18 |
4 |
|||
|
80 |
200 |
Ф160 |
Ф18 |
8 |
|||
|
100 |
220 |
Ф180 |
Ф18 |
8 |
|||
|
125 |
250 |
Ф210 |
Ф25 |
8 |
|||
|
图8 DN50～200传感器结构 |
150 |
300 |
Ф250 |
Ф25 |
8 |
||
|
及安装尺寸示意图 |
200 |
360 |
Ф295 |
Ф23 |
12 |
||

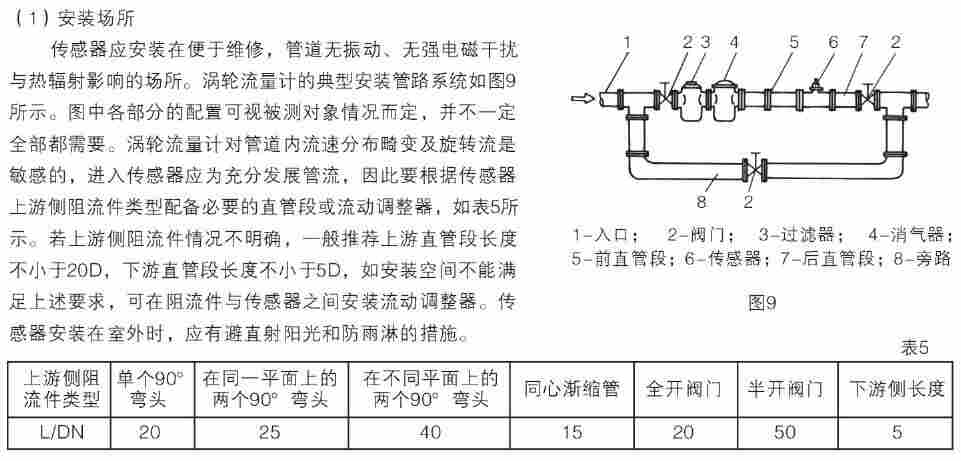

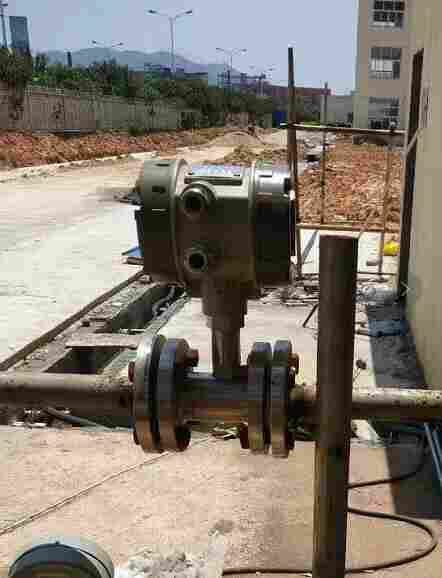

五、智能涡轮流量计工作中的八个要点：
1、对外部环境的要求：
流量计好安装在室内，必须安装在室外时，一定要采取防晒、防雨、防雷措施，以免影响使用寿命。流量计应安装在便于维修，无强电磁干扰与热辐射的场所。
2、对旁通管的要求：
为了保证流量计检修时不影响正常生产，在流量计的前后管道上应安装切断阀门(截止阀)，同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
3、对直管段的要求：
流量计必须水平安装在管道上(管道倾斜在50以内)，安装时流量计轴线应与管道轴线同心，流向要一致。流量计上游管道长度应有不小于2D的等径直管段，如果安装场所允许建议上游直管段为20D、下游为5D。对于流量计安装点的上下游配管的内径必须与流量计的内径相同。
4、对介质中含有杂质的要求：
为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。
5、对安装焊接的要求：
安装流量计(如涡街流量计)时，用户需另配一对标准法兰焊在前后管道上。不允许带流量计焊接!安装时，法兰间的密封垫片不能凹入管道内。安装流量计前应严格清除管道中焊渣等脏物，对于管道内杂物如：碎片、焊渣、石块、粉尘等在上游安装5微米筛孔的自动化过滤器用于阻挡液滴和沙粒。好用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。
6、流量计接地的要求：
流量计应可靠接地，不能同强电系统的地线共用。
7、对于防爆型产品的要求：
为了流量计(如电磁流量计)的安全正常使用，应复核防爆型流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守防爆型产品使用要求，用户不得自行更改防爆系统的连接方式，不得随意打开仪表。
8、对于流量范围的要求：
选型在规定的流量范围内，防止速运行，以保证获得理想准确度和保证正常使用寿命。
