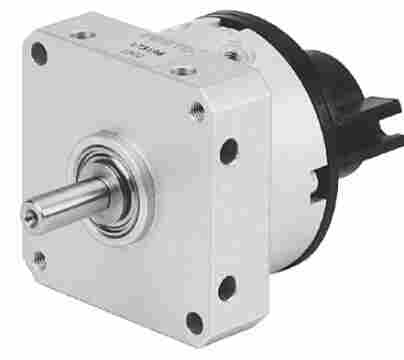

DSM系列摆动气缸带中心轴,DSM-10-90-P-A
带中心轴， 固定式挡块和位置检测
DSM-10-90-P-A
DSM-25-270-P-A-B
DSM-16-270-P-A-B
LEROYSOMERLeroySomerMVA-20-NSD-B3-L-M1-71,5MIN-1
施耐德D系列四级接触器LC1D65008M7
单级低压断路器订货号A9F18163描述IC65N1P63AC
单级低压断路器订货号A9F18150描述IC65N1P50AC
单级低压断路器SDSMCB,IC65N1P6AC
缓冲角度 0.5 deg
摆动角度 0 ... 90 deg
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
工作模式 双作用
设计结构 旋转叶片
位置检测 用于接近式传感器
工作压力 2.5 ... 8 bar
6 bar时的大摆动频率 3 Hz
环境温度 0 ... 60 °C
6 bar时的理论扭矩 0.85 Nm
允许的质量惯性矩 0.0026 kgm2
产品重量 149 g
安装类型 具有内（阴）螺纹
气动连接 M3
材料备注 不含有黄铜和PTFE
驱动轴的材料信息 高合金钢, 耐腐蚀
密封件的材料信息 TPE-U(PU)
外壳的材料信息 铝阳极氧化处理
DSM系列摆动气缸带中心轴,DSM-10-90-P-A
技术参数：
规格10 mm
额定摆动角度90°
缓冲器P 弹性缓冲环/板，两端都有
Shaft 中心轴
位置感测A 用于接近式感测
FESTO 导向杆气缸 DFM-16-40-P-A-GF
FESTO 标准气缸 ADN-20-20-I-P-A
FESTO 标准气缸 ADN-20-100-A-P-A
FESTO 标准气缸 ADN-20-30-A-P-A
FESTO 标准气缸 DSNU-32-50-P-A
FESTO 标准型气缸 ADN-25-150-A-P-A
尺寸 10
缓冲角度 0.5 deg
摆动角度 0 ... 90 deg
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
工作模式 双作用
设计结构 旋转叶片
位置检测 用于接近式传感器
工作压力 2.5 ... 8 bar
6 bar时的大摆动频率 3 Hz
环境温度 0 ... 60 °C
6 bar时的理论扭矩 0.85 Nm
允许的质量惯性矩 0.0026 kgm2
产品重量 149 g
安装类型 具有内（阴）螺纹
气动连接 M3
材料备注 不含有黄铜和PTFE
材料信息，驱动轴 高合金钢, 耐腐蚀
材料信息，密封 TPE-U(PU)
材料信息，壳体 铝、阳极氧化处理
