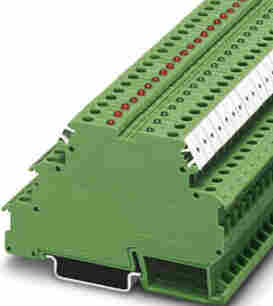

Phoenix模块化端子式继电器,EIK1-SVN-24P-2940799
电子接线端子 - EIK1-SVN-24P - 2940799
电子接线端子,EIK1-SVN-24P-2940799
EIK1-DN/ 24DC/F 10 2941633
EIK1-SVN-24P 2940799
具有开关放大功能的电子模块，用于符合NAMUR标准的感性接近开关，带传感器信号和故障状态指示灯
可用标准的附件进行桥接和标记
通过LED进行故障显示
用于起动器侧短路或导线断开的监视
状态（高信号）通过一个绿色LED显示
适用于机械切换监视的电阻电路
24 V/50 mA 数字量输出
宽度 6.2 mm
高度 80 mm
深度 56 mm
环境温度（运行） -25 °C ... 50 °C
环境温度（存放/运输） -25 °C ... 70 °C
输入电压范围 18.5 V DC ... 28.8 V DC (UVN，参见衰减曲线)
UN下的典型输入电流 70 mA
大电流耗量 70 mA (输出电流50 mA时)
工作电压显示 绿色LED
保护名称 极性保护
保护电路/组件 极性保护二极管
发送频率 1 kHz
名称 控制回路
Phoenix模块化端子式继电器,EIK1-SVN-24P-2940799
额定输入电压 UN 8.2 V DC ±10 %
错误显示 通过LED（红色）显示短路和断路控制状态
保护名称 12V齐纳二极管
保护电路/组件 12V齐纳二极管
发送频率 1 kHz
切换点 ≥ 2.1 mA (处于导通状态)
≤ 1.2 mA (处于断开状态)
6.3 mA ... 10 mA (短路时)
0 mA ... 0.35 mA (电线断开时)
切换滞后 大约 0.2 mA
内部电阻 大约 1 kΩ
额定输出电压 ≤ 100 mV (处于导通状态)
UVN - UR; 断开状态
限制连续电流 50 mA
大限制连续电流下的电压降 ≤ 1.5 V (UR)
保护名称 36V齐纳二极管用作续流二极管
保护电路/组件 36V齐纳二极管用作续流二极管
连接名称 输入侧
连接方式 螺钉连接
剥线长度 8 mm
螺纹 M3
硬导线横截面 0.2 mm² ... 4 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 12
硬导线横截面 0.2 mm² ... 4 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 12
扭矩 0.5 Nm
