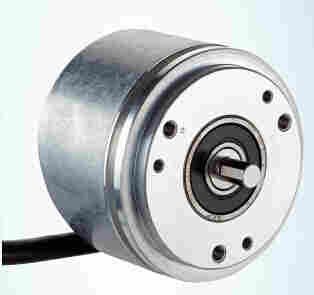

SICK编码器实心轴伺服法兰型,DBS60E-S1CK01000

类型: DBS60E-S1CK01000 订货号: 1070611 产品系列: DBS60 Core 产品系列: 增量型编码器
机械规格: 实心轴, 伺服法兰
轴直径: 6 mm
电气接口: TTL/RS422
连接类型: 电缆,8 电线, 通用, 1.5 m
每转的脉冲: 1000
可编程/参数化: 否
1069806 DFS60B-BDEL10000
1069820 DBS60E-S1AK05000
1069824 DFS60B-S1CL05488
1069828 WTB4IC-3P2261B01
1069830 WL4IC-3K2231B01
1069831 WSE4IC-3K2236B01
1069833 DFS60E-BBEA00360
1069851 CDM420-0006S01
夹紧法兰,伺服法兰,盲孔空心轴和通孔空心轴
外壳:Ø 58 mm;紧凑的安装尺寸,长球轴承支撑间距
配备法兰和定子联轴器,实现多种安装选项
线数:高达每圈5000个脉冲
电缆出线,径向M23或M12插头
TTL/RS-422和HTL/推挽式接口,4.5 V DC至30 V DC TTL/HTL通用接口
空心轴:金属型大直径为Ø 5/8",绝缘型大直径为Ø 15 mm;前部和后侧轴夹
1069854 IQ10-03BPSKWDSS15
1069855 IQ10-03BPSKU4SS16
1069856 IQ10-03BPSKWDSS17
1069857 DFS60B-T5EA00500
1069868 DKS40-E5M01510
1069882 MLG05A-0745I1S608
1069883 MLG05A-1045I1S607
1069884 DFS60S-TDOL01024
1069886 DFS60E-THEC00360
1069887 DFS60E-THEC00100
1069902 VFS60B-TBAJ65536
SICK编码器实心轴伺服法兰型,DBS60E-S1CK01000
|
电气接口 |
电压范围 |
每圈脉冲数 |
型号 |
订货号 |
|
TTL/RS422 |
4.5V….5.5V |
1000 |
DBS60E-S4AK01000 |
1069719 |
|
2000 |
DBS60E-S4AK02000 |
1069720 |
||
|
5000 |
DBS60E-S4AK05000 |
1069721 |
||
|
10V….30V |
1000 |
DBS60E-S4CK01000 |
1070613 |
|
|
2000 |
DBS60E-S4CK02000 |
1070614 |
||
|
HTL/推挽式 |
10V….27V |
1000 |
DBS60E-S4EK01000 |
1069722 |
|
2000 |
DBS60E-S4EK02000 |
1069723 |
||
|
5000 |
DBS60E-S4EK05000 |
1069724 |
||
|
TTL/HTL通用式 |
4.5V…30V |
1000 |
DBS60E-S4FK01000 |
1070746 |
|
2000 |
DBS60E-S4FK02000 |
1070747 |
|
电气接口 |
电压范围 |
连接类型 |
每圈脉冲数 |
型号 |
订货号 |
|
TTL/RS422 |
4.5V…5.5V |
1.5m通用8芯电缆 |
1000 |
DBS60E-S1AK01000 |
1069715 |
|
2000 |
DBS60E-S1AK02000 |
1069716 |
|||
|
10V…30V |
1.5m通用8芯电缆 |
1000 |
DBS60E-S1CK01000 |
1070611 |
|
|
1.5m通用8芯电缆 |
2000 |
DBS60E-S1CK02000 |
1070612 |
||
|
HTL/推挽式 |
10V…27V |
1.5m通用8芯电缆 |
1000 |
DBS60E-S1EK02000 |
1069717 |
|
2000 |
DBS60E-S1EK02000 |
1069718 |
|
电气接口 |
电压范围 |
每圈脉冲数 |
型号 |
订货号 |
|
TTL/RS422 |
4.5V…5.5V |
1024 |
DBS60E-RJAK01024 |
1069710 |
|
2048 |
DBS60E-RJAK02048 |
1069711 |
||
|
4096 |
DBS60E-RJAK04096 |
1069712 |
||
|
10V…30V |
1024 |
DBS60E-RJCK01024 |
1070609 |
|
|
2048 |
DBS60E-RJCK02048 |
1070610 |
||
|
HTL/推挽式 |
10V….27V |
1024 |
DBS60E-RJEK01024 |
1069713 |
|
2048 |
DBS60E-RJEK02048 |
1069714 |
||
|
TTL/HTL通用式 |
4.5V…30V |
1024 |
DBS60E-RJFK01024 |
1070744 |
|
2048 |
DBS60E-RJFK02048 |
1070745 |
|
电气接口 |
电压范围 |
连接类型 |
每圈脉冲数 |
型号 |
订货号 |
|
TTL/HTL通用式 |
4.5…30V |
1.5m通用8芯电缆 |
1024 |
DBS60E-TJFK01024 |
1070748 |
|
2048 |
DES60E-TJFK02048 |
1070749 |
|||
|
4096 |
DBS60E-TJFK04096 |
1070750 |
|
电气接口 |
电压范围 |
连接类型 |
每圈脉冲数 |
型号 |
订货号 |
|
TTL/RS422 |
4.5V…5.5V |
0.5m通用12芯电缆带 M23插头 |
1024 |
DBS60E-TJAQ01024 |
1069756 |
|
2048 |
DBS60E-TJAQ02048 |
1069757 |
|||
|
1.5m通用8芯电缆 |
1024 |
DBS60E-TJAK01024 |
1069746 |
||
|
2048 |
DBS60E-TJAK02048 |
1069747 |
|||
|
4096 |
DBS60E-TJAK04096 |
1069748 |
|||
|
10V…30V |
1.5m通用8芯电缆 |
1024 |
DBS60E-TJCK01024 |
1070615 |
|
|
2048 |
DBS60E-TJCK02048 |
1070616 |
|||
|
HTL/推挽式 |
10V…27V |
1.5m通用8芯电缆 |
1024 |
DBS60E-TJEK01024 |
1069758 |
|
2048 |
DBS60E-TJEK02048 |
1069759 |
|||
|
4096 |
DBS60E-TJEK04096 |
1069760 |
SICK编码器实心轴伺服法兰型,DBS60E-S1CK01000
