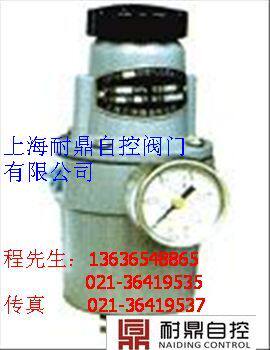

QFHA型系列空气过滤减压器是按力平衡原理设计的。
上海耐鼎自控阀门有限公司
机：-805 QQ:2538167997 QQ2497967942微信www465324
传真： 手机：
邮编：201803邮箱：2538167997@qq.com
地址：上海市 嘉定区 方泰工业区
当来自空气压缩机的气压接到输入端后，进入过滤气室（A）进行除水、油、尘外理。由于给定弹簧（3）产生的力将球阀（7）推开，从而气流经球阀流入输出管道，并通过反馈导管进入反馈气室（B），此时气压作用在管进入反馈气室（B），此时气压作用在膜片（5）上的力与给定弹簧的力达到平衡。但由于输出压力受负载流量变化的影响，出现输出压力高于或低于给定值。如输出压力低于给定值，则膜片（5）上的力与给定弹簧的力失去平衡，膜片向下位移，使球阀（7）的开度较原来更大些，进行气压补偿。如输出压力高于给定值，则膜片（5）上的力与给定弹簧的力又失去平衡，膜片向上位移，些时阀杆（10）和膜片硬蕊（11）离开，气压由小孔放入大气，后达到平衡为止，因而输出压力一直能稳定在所需给定值上。
