标准喷嘴流量计概述
标准喷嘴亦称ISA1932喷嘴，具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度等特点，适用于电厂高温高压蒸汽热网管道流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行。无需实流。
标准喷嘴流量计适用范围
1、 公称直径：50mm≤DN≤600mm
2、 公称压力：PN≤32MPa
3、 孔径比：0.30≤β≤0.8
4、 雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤10 7
0.44≤β≤0.8时，20000≤ReD≤10 7
5、精度：１级
喷嘴流量计结构形式

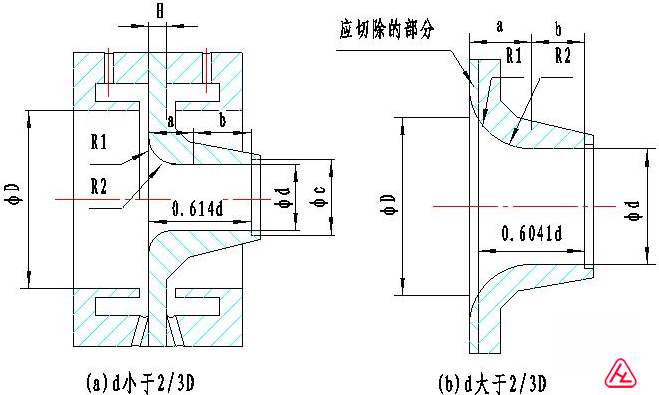

标准喷嘴由垂直于轴线的入口平面部分Ａ、圆弧形曲面Ｂ和Ｃ所构成的入口收缩部分、圆筒形喉部Ｅ和为防止边缘损伤所需的保护槽Ｆ组成，其取压方式上游采用角接取压，下游可按角接取压设置，也可设置与较远的下游处。喷嘴长度：

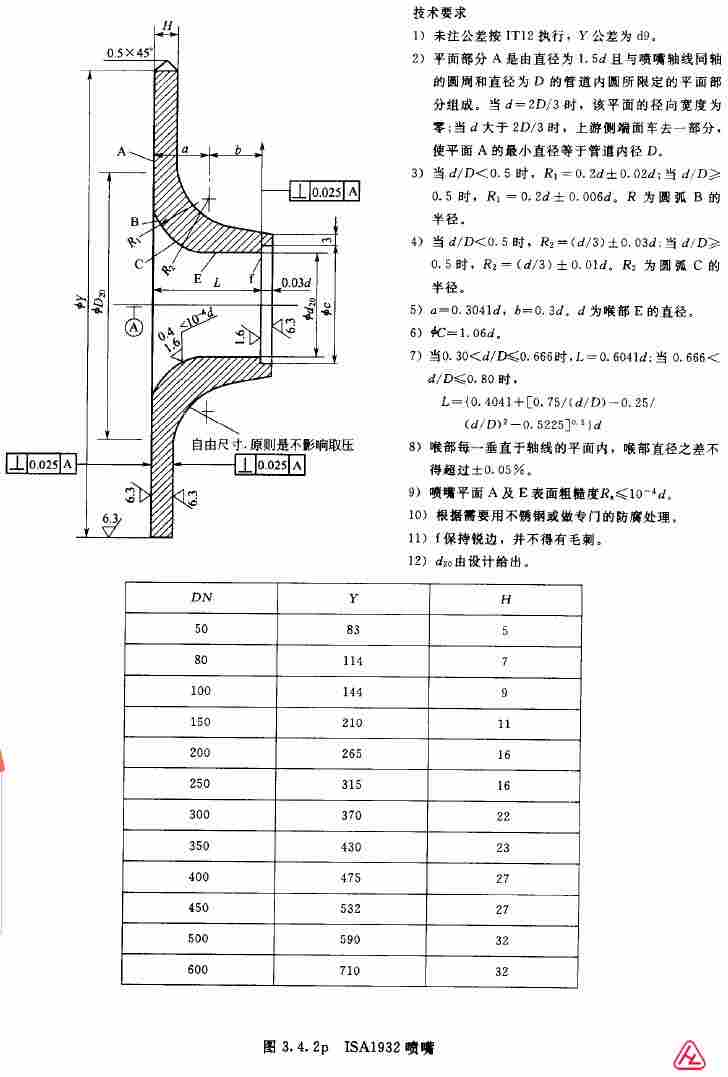

喷嘴流量计具体外形结构见图
