ZL3000-250/200串联谐振试验调频串联谐振变压器工频耐压试验广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。

ZL3000-250/200串联谐振试验调频串联谐振变压器工频耐压试验产品特点:
大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能
能灵活整定实验电压、调频范围、加压时间
试验结果能计算出被试品电容
具有计算机通讯接口，便于通讯和试验数据管理
体积小、重量轻、操作方便
分辨率高、频率分辨率为0.001HZ
安全可靠高、系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全试验结果可打印可升级造作软件

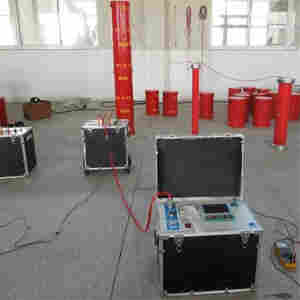

变频调感式发电机交流耐压装置成套组成
成套装置组成为变频调压电源、励磁变压器、电抗器、分压器及补偿电容器。

技术参数:
环境温度：-10～45℃
环境湿度：≤90%
海拔高度：≤2000M
电源输入：220V±10%单相 50Hz 输出0～220V(≤10KW)
380V±10%三相 50Hz 输出0～400V
额定试验容量：0～8000KVA(选择)
谐振电压：0～1000KV(选择)
频率调节范围：0.1～300Hz
系统测量精度：0.5级
频率调节分频率：0.01Hz
不稳定度：≤0.05%
输出波形：正弦波
波形畸变率：≤0.5%
噪声：≤60dB

电抗器Q值：30～200(选择)

一、电缆交流耐压试验系列

型号	可满足的试验项目	设备电抗器配置	备注
ZL3000-44/22	10kV（300mm²）电缆1KM	22kV ⅹ 1台	便携式
ZL3000-132/66	1、10kV（300mm²）电缆 3KM 2、35kV（300mm²）电缆 1KM	22kV ⅹ 3台	便携式
ZL3000-264/52	1、10kV(300mm²)电缆5KM 2、35kV(300mm²)电2KM 3、35kV 变压器，开关， 4、10kV电动机，变压器 5、600MW及以下发电机等	22kV ⅹ 6台	便携式
ZL3000-1560/66	110kV（300mm²）电缆3KM	130kV ⅹ2台	非便携式

二、发电机工频耐压试验系列

型号	可满足的试验项目	设备电抗器配置	备注
ZL3000-44/22	1、100MW及以下发电机相电容0.1-0.3uF 2、10kV(300mm²)电缆1KM	22kV ⅹ 1台	便携式
ZL3000-100/36	1、600MW及以下发电机相电容0.1-0.25uF 2、10kV(300mm²)电缆1.5KM	18kV ⅹ 2台	便携式
ZL3000-176/44	1、600MW及以下发电机相电容0.1-0.3uF 2、10kV(300mm²)电缆 3KM 3、可兼顾发电机母线，主变等	22kV ⅹ 4台	便携式

三、GIS和SF6开关交流耐压试验系列

型号

可满足的试验项目

电抗器配置

备注

ZL3000-250/200

1、110kV GIS的交流耐压试验
2、35kV（300mm²）电缆 1KM
3、10kV（300mm²）电缆 3KM
4、220kV以下变压器工频耐压

5、110kV互感器交流耐压

40kV ⅹ 5台

便携式

ZL3000-100/200

1、110kV GIS的交流耐压试验

2、110kV互感器交流耐压

50kV ⅹ 4台

便携式

四、变压器，电动机等设备的工频交流耐压试验系列

型号

可满足的试验项目

电抗器配置

备注

ZL3000-105/84

1、110kV GIS的交流耐压试验

2、35kV（300mm²）电缆 1KM

3、10kV（300mm²）电缆 3KM
4、220kV以下变压器工频耐压

5、110kV互感器交流耐压

28kV ⅹ 3台

便携式

ZL3000-100/80

1、110kV GIS的交流耐压试验

2、35kV（300mm²）电缆 1KM

3、10kV（300mm²）电缆 3KM
4、220kV以下变压器工频耐压

5、110kV互感器交流耐压

40kV ⅹ 2台

便携式
