CQ2WB100-35DZ，JA80-22-150-X11
型号 JA80-22-150-X11

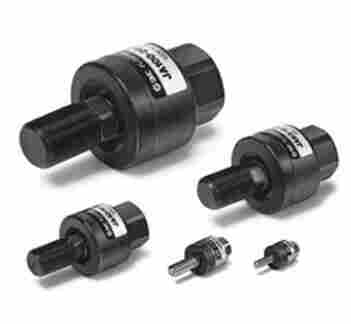

描述 JA 系列 浮动接头/标准型
减轻被驱动气缸的「偏心」、「平行精度不足」
故不需要气缸和连接件完全对中
安装形式 - 基本型
适合缸径：80mm
螺纹称呼 22-150 M22X1.5
可选项 X11 高温规格(-5~100℃)
螺纹公称 M22X1.5
螺纹公称 M22X1.5
订制规格 X11-高温规格(-5~100℃)
适用形式 气缸
大使用拉压力 18000
允许偏心量 1.25
摆动角度 ±5°
使用压力 1
使用温度 -5～100℃
防尘罩材质 合成橡胶
型号 CQ2WB100-35DZ
描述 CQ2W Z 系列 薄型气缸：标准型/双杆双作用
节省空间气缸，薄形、装置紧凑型设计
可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
磁性开关不突出表面
新追加双耳环型、小型脚座型
质量：减少5%到13%(和以前的CQ2系列相比)
安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
内置磁环 - 无内置磁环
安装方式 B 通孔式(标准)
形式 - 气压式
缸径：100mm
通口螺纹的种类 - Rc/M螺纹
气缸行程： 35mm
缸体可选项 - 标准(杆端内螺纹)
磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
缓冲形式 无缓冲
杆端形状 杆端内螺纹
注意事项
−
关于中间行程气缸
XB10：用缸体来对应行程。
例：CQ2B32-57DZ-XB10（使用57行程的缸筒）
XB10A：在比行程长的缸筒（55,60,65,70,80,85,90,95）中加装隔板来对应。
例：CQ2B32-57DZ-XB10A（在60行程的缸筒中加装3mm的隔板）
标准型号中的中间行程：在比行程长的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加装隔板来对应。
例：CQ2B32-57DZ（在75行程的缸筒中加装18mm的隔板）
同样的中间行程，根据中间行程类型的不同，气缸尺寸也会不同。实际选型时请注意。
