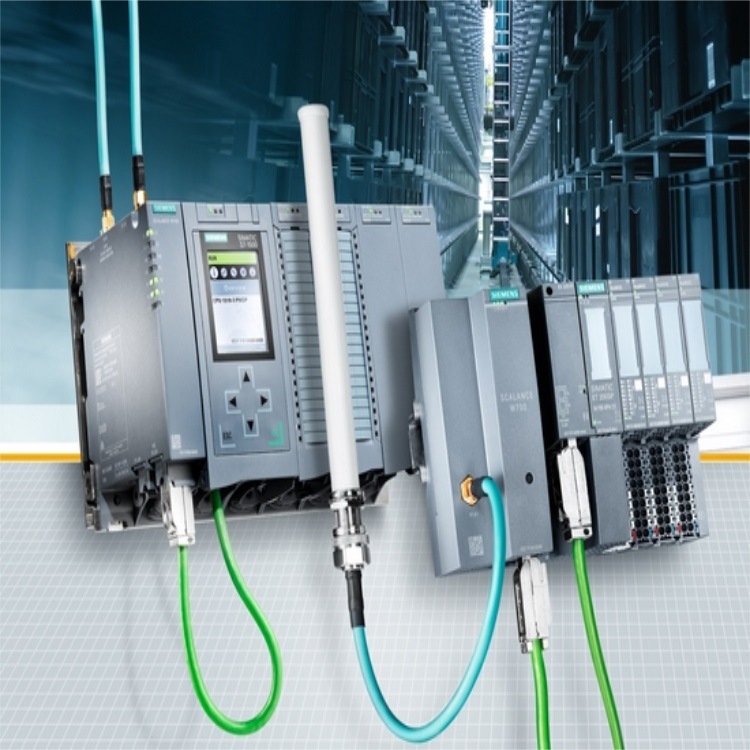

西门子6ES7517-3UP00-0AB0

具有不同性能范围的 5 种标准 CPU 可用于 SIMATIC S7-1500：

• CPU 1511-1 PN:
  适用于对程序范围和处理速度具有中等要求的应用，用于通过 PROFINET IO 进行分布式配置。
• CPU 1513-1 PN:
  适用于对程序范围和处理速度具有中等要求的应用，用于通过 PROFINET IO 进行分布式配置。
• CPU 1515-2 PN:
  适用于对程序范围和处理速度具有中等/较高要求的应用，通过 PROFINET IO 进行分布式配置。第二个配备单独 IP 地址的集成 PROFINET 接口可用于连接更多 PROFINET IO RT 设备，用于高速通信中作为 I 设备，又或者用于网络隔离。
• CPU 1516-3 PN/DP：
  适用于对程序范围和处理速度具有较高要求的应用，用于通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。第二个配备单独 IP 地址的集成 PROFINET 接口可用于连接更多 PROFINET IO RT 设备，用于高速通信中作为 I 设备，又或者用于网络隔离。
• CPU 1517-3 PN/DP：
  适用于对程序范围、联网和处理速度具有很高要求的应用，用于通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。第二个配备单独 IP 地址的集成 PROFINET 接口可用于连接更多 PROFINET IO RT 设备，用于高速通信中作为 I 设备，又或者用于网络隔离。
• CPU 1518-4 PN/DP：
  适用于在程序范围和网络方面具有极高要求的应用，且满足处理速度方面的极高要求。通过 PROFINET IO 和 PRIFIBUS DP 可实现分布式组态。PROFINET IO 接口 X2 可用于连接更多 PROFINET IO RT 设备，或在快速通信中用作 I 设备。PROFINET 接口 X3 具有千兆数据传输速率的能力。附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。
• CPU 1518-4 PN/DP ODK:
  适用于在程序作用域、联网能力和处理速度方面有非常高要求的应用场合，以及适用于对处理速度有高要求的应用场合。通过 PROFINET IO 和 PRIFIBUS DP 可实现分布式组态。PROFINET IO 接口 X2 可用于连接更多 PROFINET IO RT 设备，或在快速通信中用作 I 设备。PROFINET 接口 X3 具有千兆数据传输速率的能力。附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。CPU 1518-4 PN/DP ODK 能够执行由 C/C++ 高级语言创建的程序。

中央处理单元 (CPU) 是 SIMATIC S7-1500 的核心组件。它们除了可以执行用户程序，还可用于连接控制器和其它自动化组件。

首次发布的产品中包含以下三种 CPU：

CPU-1511-1 PN 适用于中小型应用

CPU-1513-1 PN 适用于大中型应用

CPU-1516-3 PN/DP 适用于要求较高的大型应用和其它通信任务

特性和客户收益

凭借各种创新技术，SIMATIC S7-1500 的 CPU 极大地提升了生产力和生产效率。该系列 CPU 的硬件设计紧凑。组件和模块高度集成、通用性强，不仅节省了机柜空间，同时还降低了备件的库存费用。

每个 CPU 上都支持 PROFINET 标准

• PN IRT (V2.2) 可确保的响应时间以及工厂设备的高精度操作

• 高端 CPU 上附带的以太网接口，便于集成到工厂网络中

• Web server，可快速浏览服务和诊断信息

创新的存储机制


• 充足的存储空间，可用于各行业的所有应用

• 灵活的存储卡机制，适合各种项目规模

• 较大的存储空间：支持高达 2 GB 的存储卡，可存储项目数据、归档、配方和相关文档

• 优化后的数据模块，可选择剩余存储空间中的数据。

创新的 STEP 7 语言

• 全符号编程，极大提高了程序的可读性

• 提高了编译器性能，缩短了程序循环时间

• 在所有 IEC 语言中支持64 位数据类型，编程工艺更为

• 统一下载所有程序变更

• LD 和功能设备中集成计算功能块，简化了复杂的数学运算过程

信息安全集成

• 通过控制器安全级别的保护机制，提高了系统安全，防止通过 HMI 进行未经授权的访问

• 通过对组件和程序进行信息安全保护，增强投资保护力度

• 对项目规划数据、固件文件以及安全通信进行完整性和机密性保护，提高了设备的可用性

兼容性 / 即插即用

• 在现有 S7 项目中，通过重复使用所有 S7-1500 CPU 上的程序以及集成的移植工具，实现对现有专有知识的投资保护

• 通过将硬件数据上传到工程组态，实现各种硬件的快速准确识别

• 使用符号上传整个项目，进行维修操作时无需打开当前项目

技术集成

• 集成标准运动控制功能，灵活连接支持 PROFIdrive 的所有驱动装置

• 集成标准 PLCopen 组件，实现项目快速实施

• TRACE 功能：可循环记录多达 16 个变量，实现控制程序和驱动装置的优化

• 记录CPU 不同存储区的数据，便于查找偶发错误

• 集成的 PID 控制器，可简化闭环控制任务：控制参数的优化实现了佳控制质量（PID 控制器），从而节省了操作时间

• PID Compact/PID 3-Step：带有模拟量或脉冲宽度调制输出的连续控制器，以及适用于带有自整定功能的外部执行器（如阀门）的特殊步进控制器

数据日志（归档）和配方

• 可通过 Office 工具和 Web server，快速访问所有机器相关的操作数据

• 可通过 Web 浏览器或 SD 卡读卡器，快速访问设备组态数据（与控制器进行双向数据交换）
