ATA100功率放大器是Aigtek公司专为DG系列信号发生器配套的功放模块，全功率带宽高达DC-5MHz，它既可以配套DG全系列产品连接从而快速的搭建实验测试平台，又可以作为单独的功率放大器模块配合其他任意和型号的信号发生器来使用。
ATA-100系列功率放大器产品指标：
|
型号 |
ATA-101 |
ATA-102 |
ATA-105 |
|
带宽（-3dB） |
DC~1MHz |
DC~2MHz |
DC~5MHz |
|
输出形式 |
单端输出 |
||
|
大输出电压 |
28Vp-p（±14V） |
||
|
大输出电流（峰值） |
1A（DC~50Hz） |
||
|
2A（50Hz~1MHz） |
2A（50Hz~2MHz） |
2A（50Hz~5MHz） |
|
|
大输出功率 |
28W |
||
|
电压增益 |
x1/x10可调 |
||
|
输入波形幅度 |
0~28Vp-p（x1） /0~2.8Vp-p（x10） |
||
|
输入电阻 |
50Ω / 1MΩ可调 |
||
|
输出电阻 |
1Ω / 50Ω (可定制）可调 |
||
|
压摆率 |
400V/μs |
||
|
负载RL上限 |
≥7Ω（50Hz以上） |
||
|
设备供电 |
AC220V /50~60Hz |
||
|
保护 |
过载保护 |
||
大输出电压：28Vpp（±14V）
大输出电流：2A
带宽（-3dB）：DC-5MHz
输入阻抗：50Ω/1MΩ
输出阻抗：1Ω/50Ω
可以配套DG系列信号发生器搭建平台，针对任意和型号均可兼容
可通过USB接口进行PC段上位机通讯操作，操作简单、灵活
配合上位机软件可以灵活设置放大器的增益（X1或X10）、输出偏移和输出开关。
具有完整的输出保护电路（输出过流、过压保护），确保仪器稳定、可靠、安全的测试。
体积小、便于携带，使用方便。

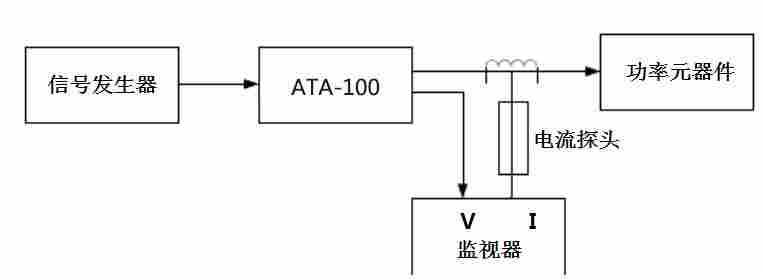

ATA100功率放大器可放大交直流信号，；利用宽频带、高速输出性能可放大信号源产生的各种波形；功率元器件测量系统：

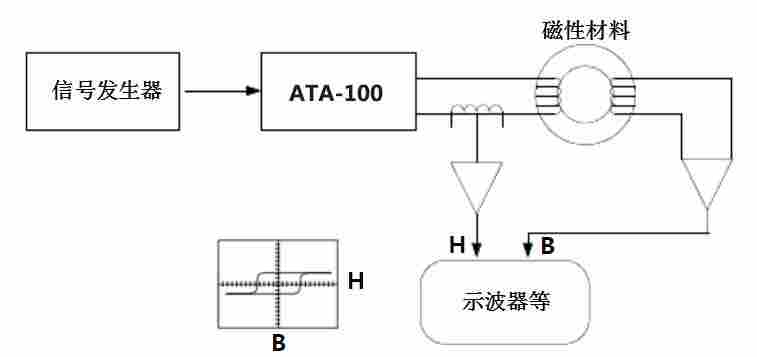

磁性材料的磁化特性(B-H曲线)测量
ATA100系列功率放大器可用于磁性材料的磁化特性（B-H曲线）测量28W驱动，附加阻抗变换变压器）。利用它可测量铁氧体和非晶型材料等磁性材料的B-H曲线。

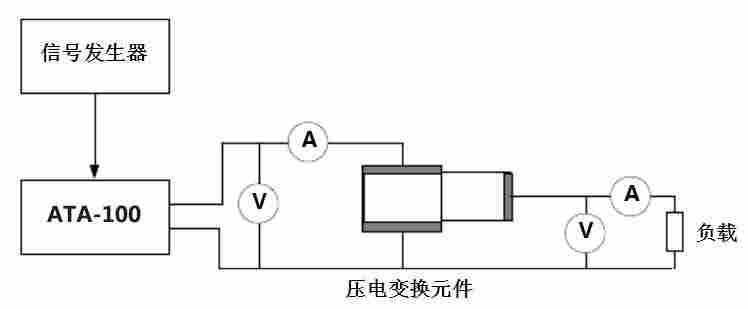

压电元件的驱动
ATA100可做为压电元件的驱动（28W驱动，附加阻抗变换变压器）。ATA100输出的阻抗极小，所以静电容量很大（高至1000pF）的压电元件也能得到良好的阶跃响应。

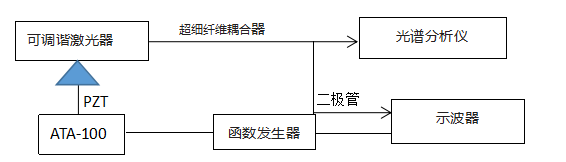

驱动NKT可调谐光源 ：
ATA-100功率放大器www.aigtek.com还可以用于：
电子类教学实验、声纳系统、超声波探伤、EMC信号加注等。
