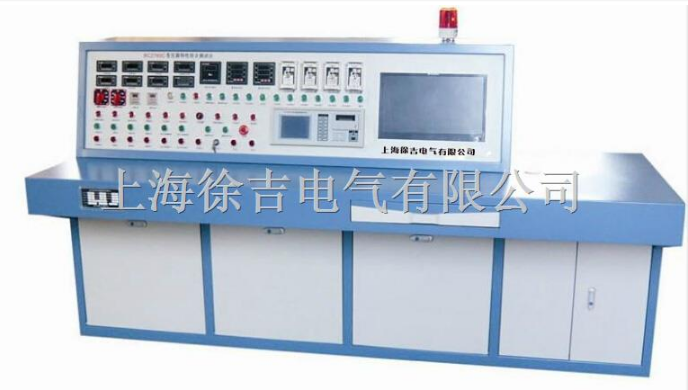

BC-2780变压器测试台

BC-2780变压器测试台产品介绍

BC-2780变压器测试台是上海徐吉电气有限公司为您生产销售BC-2780变压器测试台,本目录是上海徐吉电气有限公司为您精选的BC-2780变压器测试台产品，欢迎您来电咨询该产品的详细信息！BC-2780变压器测试台的种类有很多，不同的应用也会有细微的差别，本公司为您提供全方位的解决方案。

BC-2780变压器测试台详细介绍
本目录是上海徐吉电气有限公司为您精心提供：概述：
变压器特性综合试验台是我公司根据客户需求开发的一种专门测量试验变压器的试验台。是集空载短路、变比、直阻、交流耐压、控制于一体的测试设备，各种试验间可随意转换，具有体积小、重量轻、精度高、测试简便，单种试验仪器还可以拿出来单独出试验室试验，是电力部门更新换代的理想产品。
工作条件
工作电源：（三相四线）380V、50HZ
工作环境：环境温度：－10～40℃；湿 度：≤85%(无凝露)；海拔不大于1500m，在无有害粉尘、气体的环境下使用。
注：在做试验前请务必阅读本使用说明书
请接好试验电源，本测试台采用三相四线接线，试验电源电流必须保证在50A以上(本试验台配套的是30KVA调压器，如被试品高压侧额定电流大于40A时，请另配大容量调压器，试验电源电流也相对加大)。在做每相试验时请先接好被试品与测试台的测试连接线和地线，然后在打开测试台的电源开关

BC-2780变压器测试台的安装步骤
选好放置综合试验台的位置
放好调压器的移动底盘, 将调压器吊装放置在底盘上，调压器接线柱方向对底盘两只固定方向轮的方向，把调压器推至放综合测试台的大约位置。
把综合测试台吊装套放在调压器外（注：调压器的接线柱方向应对综合测试台的控制主板），把调压器顶部固定件与测试台内侧面固定件用螺丝连接固定。
把综合测试台推至具体放置位置
调压器的进相电源（A.B.C.）线柱与测试台主板（A.B.C.）相连，调压器的出相（a.）与电参数仪的I a红色大线柱连接，调压器的出相（b）与测试台的后面耐压试验的接线柱连接并与电参数仪的I b 红色大接线柱连接，调压器的出相（c）接测试台主板（c.）经主板后返回与测试台的后面耐压试验的另一接线柱连接并与电参数仪的I c 红色大接线柱连接，
调压器上的7芯柱对接测试台主板的7芯柱
电参数仪的黑色大线柱分别与测试台后面的参数试验线柱连接，确认无误后关好后门。
测试台后面板上的电源线柱A.B.C.O接电源A.B.C.O。接好地线。线柱分别在做各项试验时分别接被试品（具体看各项试验的接线方式）

变比试验
先接好被试品与测试台的对应连接线，接好地线，确认无误后打开测试台电源进行试验操作测试台的A、B、C接被试品的高压端，a、b、c接低压端。接通电源，合上空气开关，打开电铃（警示开始做试验），将转换开关置于变比位置，变比指示灯亮，零位指示灯亮（如果零位指示灯不亮，按下降压按钮，调压器回零）按下仪器电源开关
一、仪器主要功能及特点 1、自动测量接线组别。自动切换相序。 2、自动进行组别变换，可直接测量单相、三相变压器的变比。
3、输入标准变比后，能自动算出相对误差。 4、测量结果自动保存，可打印出测试数据，
二、主要技术指标1.变比测量范围：1～10000 2、组 别： 1～12点
3.精 度： 1～1000 0.2级 1000～10000 0.5级
三、BC-2780变压器测试台操作方法

1.测试台的A、B、C接被试品的高压端，a、b、c接低压端。


变压器的中性点不接仪器，也不接大地。接好仪器地线。将电源线的一端插入仪器面板上的电源插座，另一端与交流220V电源相联。 注意：切勿将变压器的高低压接反！

2、打开仪器的电源开关，稍后液晶屏上出现主菜单，如图所示:


此时可 按"↑"键，选择功能菜单。按"确认"键，执行相应功能。 注：选中菜单，菜单文字反向显示（黑底白字）；按下按键，放开按键，为一次按键的输入。 3、接法设置，进入接线方法设置后，液晶屏显示如图所示：


此时 按"↑"键选择接法（单相，Yy、Y/d、Dd、D/y）。 按"确认"键保存接法，返回主菜单。 注：测量三相变压器时，不知道接线方法，请选择Dy。
4、设置变比，进入变比设置后，液晶屏显示如图所示：


此时 按"→"键选择数据位，选中的数据反向显示。 按"↑""↓"键修改数据。 选中数字后， 按"↑""↓"键，数字由0到9循环变换，如果是**位，数字只能由1到9循环变化，不会出现0。选中小数点后 按"↑""↓"键，小数点循环移动。按"确认"键保存数据，返回主菜单
5、开机预热5分钟后，可开始测量，测量完成后，显示如所示：


每次测量完成后，仪器自动保存数据，*多保存20个数据，过20**全部数据，并从1开始。 **行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。 第二行为组别。第三行左边为AB相的变比，右边为AB相的相对误差，以下依此类推。 如果测单相变压器，只有前三行显示。 如果实测变比的相对误差大于10%显示"＞10%"，如果实测变比的相对误差小于－10%，显示"＜－10%" 按"↑"键，查看数据。 按"←"键，进入打印菜单，可打印本次数据。打印全部数据，可**全部历史数据。 按"确认"键，返回主菜单。五、注意事项
1、在测量期间，人切不要触摸试品。
2、如果测试线短路，高、低压接反，会熔断保险丝。保险丝熔断后，如果进行测量，液晶屏会显示"正在测量，请等待！"的字样，然后停住。此时，请关机，更换相同容量的保险丝，重测。

3、仪器工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远时，请按复位键，或者关掉电源，然后重新操作。 5、如果液晶屏没有字符显示，或颜色很淡，可调节亮度电位器至合适的位置。在阴暗的地方工作，可以打开背光。
