HRZB-I-6型输送机保护装置
1主要用途及适用范围
湖北杭荣电气有限公司
销售热线：
传真
询价QQ：2687803023
销售电话：
联系人：雷经理
本装置可以实现皮带输送机六种保护，分为：紧急停止，跑偏检测，打滑测速，断带撕裂检测，溜槽堵塞检测，料流检测。
本产品对输送机起到至关重要的保护，是输送机自动化控制不可缺少的保护电器总成。
2型号组成及其代表意义：
HR 杭荣
ZB 综合保护
I 代号
6 六种保护
3技术性能与主要参数：
A环境温度：-40°C~60°C
B相对温度不大于85%
C海拔高度不过2000M
D使用寿命：感知器动作10万次
E防护等级：IP66
4工作原理
本产品配套有主机和感知器组成。当皮带输送机发生故障时，对应的感知器向主机发送信号，主机发出报警，严重事故主机直接控制输送机电机停机，也可以上传到控室。

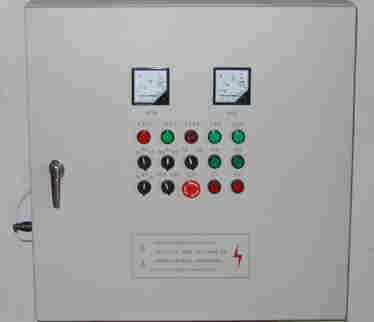

A主机：所有的感知器都可以连接到主机，主机装有声光报警器，当感知器感知到输送机故障，主机及时报警，严重事故停机。主机预留通讯接口，可以连接控室，控室可以观察到皮带机工作状态。
B拉绳开关感知器：内置于主机连接的电路系统，当需要停机时，拉到开关，实现输送机停机。
C跑偏开关感知器：内置于主机连接的电路系统，时时监测皮带轨迹，当皮带跑偏时，会触碰到跑偏开关的立棍，跑偏开关向主机发送跑偏信号。
D速度检测器：内置于主机连接的电路系统，由电控箱和测速光电开关组成，时时监测和显示皮带机的速度，有速,轻度打滑,重度打滑,模拟量信号输出等功能，当输送机速度不正常时，向主机发送速度信号。
E纵向撕裂感知器：内置于主机连接的电路系统，由电控箱和撕裂感知器组成，监测皮带是否撕裂，当撕裂皮带经过纵向撕裂感知器时，向主机发出信号，主机控制输送机停机。
F溜槽堵塞感知器：内置于主机连接的电路系统，安装在输送机溜槽外部，当发生溜槽堵料时，向主机发出信号，主机报警或停机。
G料流感知器：内置于主机连接的电路系统，安装在皮带上方，时时监测输送机的物料，出现空载或者重载时向输送机主机发出信号。
HRZB-I-6型输送机保护装置配置详单
名称
型号
防护等级
工作电压
输送机保护装置主机
HRZB-I-6
IP55
220V
双向拉绳开关
HRLS-II-ZB
IP66
220V
两级跑偏开关
HRPP-II-ZB
IP66
220V
速度检测器
HRDH-I-ZB
IP66
220V
纵向撕裂检测器
HRZL-B- -ZB
IP55
220V
溜槽堵塞检测器
HRLCJ-I-ZB
IP55
220V
料流检测器
HRLL-P-ZB
IP66
220V
每台皮带机配置一台主机，感知器可以根据皮带机使用情况进行搭配使用。
