智能电接点液位计选江苏三信
SX-UHZ锅炉液位计，是本厂引进、吸收国外同类产品、并加以吸收、消化、提高、
按原化学工业部颁布的磁性液位计标准HG/T21584-95三制生产的产品。可用于干塔、
罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、
防泄漏适应于高压、高温、腐蚀性介质的液位测量，使用可靠，安全性好，它弥补了玻
璃板（管）液位计指示不清晰，易破碎的不足，不受高、低温度剧弯的影响，不需多组
液位计的组合。全过程测量无盲区，显示醒目，读数直观，测量范围大，特别是现场指
示部分，由于不与液体介质直接接触，所以对高温、高压高沾度、有毒、有害、强腐蚀
性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安
全性、先时性、实用性。
锅炉液位计的*显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安
全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位
的上、下限越位报警、控制或联锁，配上静压式液位变送器或干簧-电阻式液位变送器，
可将液位、界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与
控制。该系列锅炉液位计可广泛适用于电力、石油、化工、冶金、环保、船舶，建筑、
食品等各行业生产过程中的液位测量与控制。
液体介质密度与沉筒距对照表
（PN1 .6-40.MPa)
液体介质密度 | 沉简距 | 典型液体介质示例 |
0.45-0.60 | 320-380 | 液化石油气，液氨、乙烯、氢氰酸，乙烷 |
0.61-0.74 | 260-320 | 汽油，丁二烯 |
0.75-0.85 | 230-260 | 甲醇，环氧（丙烷），二甲笨，轻油，乙醉 |
0.86-0.99 | 200-230 | 丙酮，氨水，粗笨，啤酒，重酒，牛脂，乙笨 |
1.00-1.10 | 180-200 | 水，醋酸，樟脑油 |
1.11-1.25 | 160-180 | 盐酸，焦油，氯黄酸，硝基笨，FR-22 |
1.26-1.39 | 140-160 | 液碱，麦芽糖，20%稀硫酸，硫酸二甲酯 |
1.40-1.59 | 120-140 | 液氯，稀硫酸，浓硝酸，FR-12，氯仿 |
1.60-2.00 | 100-120 | 98%硫酸，发烟硫酸，高氯酸，溴水磷酸，氟油 |

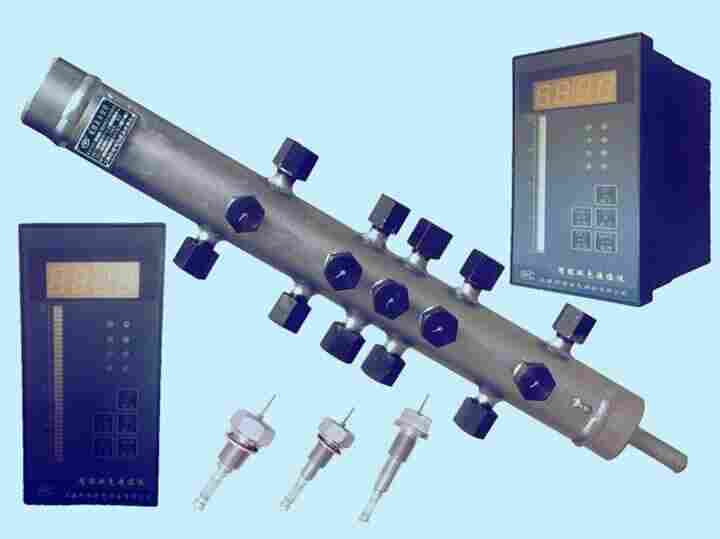

智能电接点液位计主要用于测量、控制锅炉汽包、除氧器、高低加热器、凝汽器、蒸
发器、直流锅炉启动分离器和双水内冷发电机水箱液位的智能仪表。

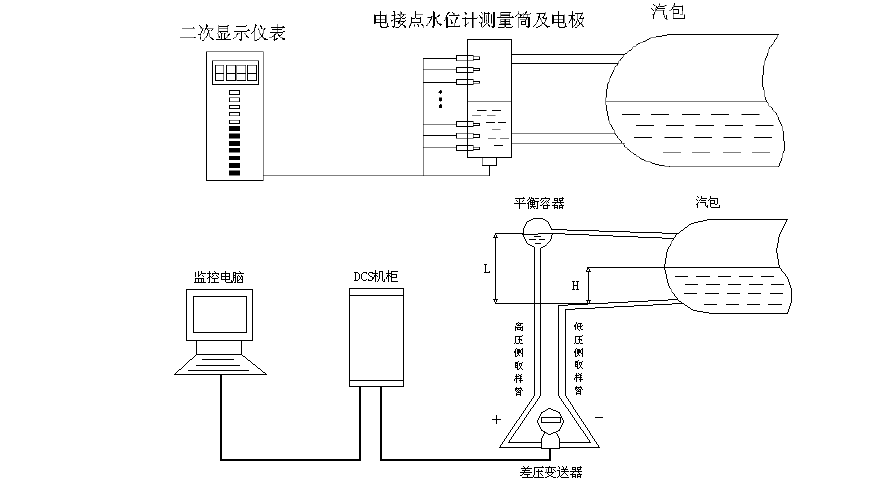

▲结构原理
电接点液位计是由测量筒、电接点和二次仪表组成，由于水和汽的导电性能差异大，
测量筒的作用就是将水位变化通过电接点的电阻的变化取得信号，在液态时由于介质电
阻率小，当电接点加上一电压时，流过的电流大，反之未浸入液面下的电接点流过的电
流小，这两种状态下流过的电流相差很大，可以作为一种信号馈送到二次仪表，显示控
制输出，实现远距离监控。
液位计配套的电接点采用高纯陶瓷电极，其耐压、耐温，绝缘性能良好，并采用交
流供电方式，从而有效地延长了电接点的寿命，避免了频繁更换的烦恼。
液位计配套的智能通用液位监控仪它采用全电信号传送，不仅延时小，而且无机械传
动所产生的变差和刻度变差，不需要进行误差计算和调整。它突出优点是能适应锅炉变
参数运行，在锅炉起停等变参数运行工况下，仪表均能在控制室内准确的显示液位。
主要技术参数 |
运传（变送）装置技术参数 |
