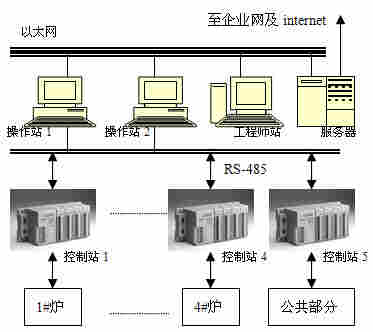

锅炉是目前城市的主要空气污染源，尤其是在北方城市，烟筒林立的现象仍然存在。改善这种情况的方案是拆除那些设备陈旧、效率低、污染大的小锅炉房，合并成大锅炉房实行集中供热，并采用计算机控制、变频器等技术，从而有效地减少污染，提高效率，节约能源，同时也可以提高供暖质量，目前很多城市在实施这一方案。 某高校原有四台个小锅炉房，现改造合并成一座大锅炉房，新建四台锅炉，其中一台15吨蒸汽锅炉，三台20吨热水炉，负责全校教学区，宿舍区，家属区的供暖任务，以及食堂，浴池等的供汽任务。我们结合多年设计锅炉控制系统的经验，为新锅炉系统设计了热工控制部分，锅炉的鼓风，引风，炉排，以及供暖循环泵等都采用变频调速控制，锅炉系统则采用自行设计的计算机集散控制系统，实现了供暖锅炉的现代化控制与管理。本文介绍此集散控制系统的设计与实现。 二、系统体结构 锅炉系统工作在高温高压条件，有一定的危险性，对控制系统的可靠性要求高，因此在系统结构上，我们采用了集散型控制系统的方案。系统主要由现场控制层、车间监控层和企业管理层三个层次构成。选择研华Adam5511软PLC做现场控制单元，每台5511完成一台锅炉的控制任务;监控层采用奔腾III工业控制机做上位机操作站，显示实时数据以及操作画面;系统设置有数据库服务器及WEB服务器，管理人员可以通过 internet浏览锅炉的实时和历史数据，并据此进行系统的运行优化等工作，构成了系统的管理层。现场控制站与操作站之间采用RS485总线，MODBUS协议通讯;操作站、工程师站及服务器之间采用以太网连接。整个系统可靠性高，同时又具有的控制与管理功能，而其成本较采用进口DCS低一倍以上，因此是类似系统的方案。系统的体结构如图所示。
