MG2000数字双钳相位表产品介绍

MG2000数字双钳相位表是上海徐吉电气有限公司*生产销售

简单介绍 MG2000数字双钳相位表是专为现场测量电压、电流及相位而设计的一种高精度、位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。

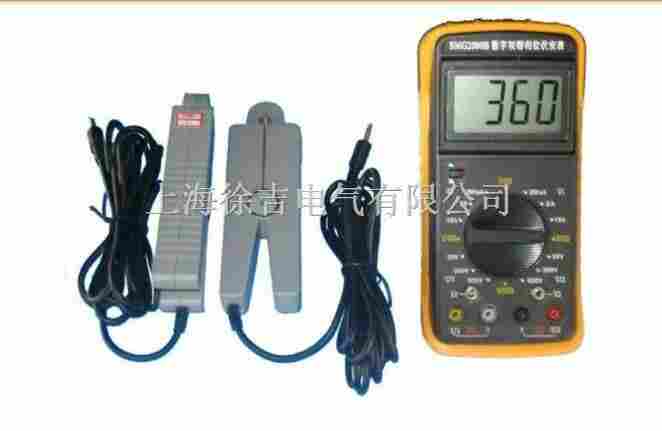

MG2000数字双钳相位表

MG2000数字双钳相位表详细介绍

本目录是上海徐吉电气有限公司精心为您提供:

MG2000数字双钳相位表的详细介绍

MG2000数字双钳相位表产品简介
数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得*佳视觉效果。
仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
产品别称
数字双钳相位伏安表相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表<
MG2000数字双钳相位表产品参数一、基本误差
1.1 参比工作条件
(a)环境温度：(23±5)℃
(b)环境湿度：(45～75)% RH
(c)被测信号波形：正弦波、β=0.02
(d)被测信号频率：(50±0.2)Hz
(e)被测载流导线在钳口中的位置：任意
(f)测量相位时被测信号幅值范围：100～220V、0.5A～1.5
(g)外参比频率电磁场干扰：应避免
1.2 基本误差极限
1.2.1 交流电压(见表1)

表1：交流电压测量误差
量限	分辨率	基本误差极限
20V	0.01V	±（1.2%RD+2）
200V	0.1V	±（1.0%RD+2）
500V	1V	±（1.2%RD+2）

1.2.2 交流电流(见表2)

表2：交流电流测量误差
量限	分辨率	基本误差极限
200mA	0.1mA	±（1.0%RD+2）
2A	1mA
10A	10mA

1.2.3 相位
U-U、U-I、I-I(见表3)

表3：工频相位测量误差
范围	分辨率	基本误差极限
0～360°	1°	±3°

测U1-U2相位时电压输入回路阻抗：40KΩ
二、工作误差
2.1 额定工作条件
(a)环境温度：（0～40）℃
(b)环境湿度：（20～80）% RH
(c)被测信号波形：正弦波、β=0.05
(d)被测信号频率：（50±0.5）Hz
(e)被测载流导线在钳口中的位置：任意
(f)测量相位时被测信号幅值范围
测U1-U2相位时：30V～500V
测I1-I2 相位时：10mA～10.00A
测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
(g)外参比频率电磁场干扰：应避免
2.2 额定工作误差极限
在 1.1 所述额定工作条件下，各被测量的额定工作误差极限不过相应基本误差极限的两倍。
MG2000数字双钳相位表产品特征
1、结构精巧，使用方便
手持式结构；
在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限；
开关功能及布局合理，转动开关即可读出被测电压、电流及其相位。
2、分辨率高
电流分辩率达0.1mA；电压分辩率0.1V。
3、低功耗
该相位表微功耗设计，且具有电池电压检测功能。
