欧姆龙OMRON小型光电传感器E3Z-T81外形尺寸
对射型（红色光源型、检测距离10m）产品备有防止相互干扰的滤波器。（另售）
各种反射型产品（2台）配备防止相互干扰功能。

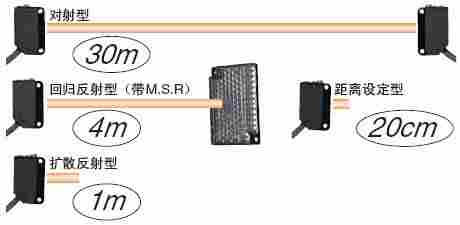

还备有检测距离30m （响应时间2ms）的长距离对射型。
使用环境温度范围扩大至−40～+55°C （主要机型为接插件型）。
还备有低温环境下也能保持高耐久性的传感器I/O接插件（PUR电缆制）。

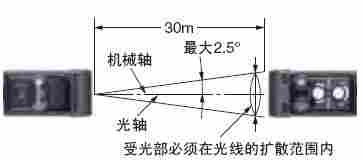

光轴和机械轴的偏差控制在±2.5°以内，只需配合机械轴进行安装，即可与光轴实现高精度对准。（对射型、回归反射型）

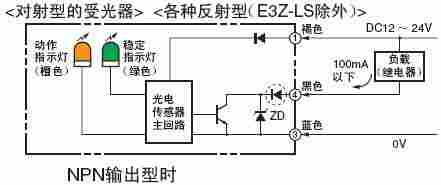

配备输出反接保护功能。
（输出线路增加反接保护用二极管）
未使用铅、水银、镉、六价铬、多溴联苯、多溴联苯醚。包装袋使用可焚烧处理的聚乙烯材料。
| 检测方式 | 透明瓶体型 回归反射型(无M.S.R功能) | ||||
|---|---|---|---|---|---|
| 型号 | NPN输出 | E3Z-B61 | E3Z-B66 | E3Z-B62 | E3Z-B67 |
| PNP输出 | E3Z-B81 | E3Z-B86 | E3Z-B82 | E3Z-B87 | |
| 检测距离 | 500mm〔80mm〕＊1(使用E39-R1S时) | 2m〔500mm〕＊1＊2(使用E39-R1S时) | |||
| 标准检测物体 | 不透明体 φ75mm以上 （标准检测物体：玻璃管φ15mm 厚度1.1mm 长度50mm 但波长660nm 时的透过率必须为92%以下） | ||||
| 光源(发光波长) | 红色发光二极管(660nm) | ||||
| 消耗电流 | 30mA以下 | ||||
| 保护回路 | 电源逆接保护、输出短路保护、防止相互干扰功能、输出逆连接保护 | ||||
| 响应时间 | 动作、复位：各1ms以下 | ||||
| 保护结构 | IEC标准IP67 | ||||
| 连接方式 | 导线引出型 (标准导线长2m/500mm) | M8 接插件型 | 导线引出型 (标准导线长2m/500mm) | M8 接插件型 | |
| 质量 (包装后) | 导线引出型2m | 约65g | |||
| 接插件型 | 约20g | ||||
| 材质 | 外壳 | PBT | |||
| 透镜部 | 变性聚芳香酯 | ||||
*1. 请将传感器与反射板间的距离设定为大于〔 〕内的数值。
*2. 塑料瓶的通过位置应距本体隔开500mm以上。
| 检测方式 | 形状 | 连接方式 | 检测距离 | 型号 | ||
|---|---|---|---|---|---|---|
| NPN输出 | PNP输出 | |||||
| 对射型 (投光器 + 受光器) |
| 导线引出型(2m) | 15m (红外光) | E3Z-T61 2M *3 *4 投光器 E3Z-T61-L 2M 受光器 E3Z-T61-D 2M | E3Z-T81 2M *3 *4 投光器 E3Z-T81-L 2M 受光器 E3Z-T81-D 2M | |
| 接插件型(M8) | E3Z-T66 投光器 E3Z-T66-L 受光器 E3Z-T66-D | E3Z-T86 投光器 E3Z-T86-L 受光器 E3Z-T86-D | ||||
| 导线引出型(2m) | 10m (红色光) | E3Z-T61A 2M *3 投光器 E3Z-T61A-L 2M 受光器 E3Z-T61A-D 2M | E3Z-T81A 2M *3 投光器 E3Z-T81A-L 2M 受光器 E3Z-T81A-D 2M | |||
| 接插件型(M8) | E3Z-T66A 投光器 E3Z-T66A-L 受光器 E3Z-T66A-D | E3Z-T86A 投光器 E3Z-T86A-L 受光器 E3Z-T86A-D | ||||
| 导线引出型(2m) | 30m (红外光) | E3Z-T62 2M *3 投光器 E3Z-T62-L 2M 受光器 E3Z-T62-D 2M | E3Z-T82 2M 投光器 E3Z-T82-L 2M 受光器 E3Z-T82-D 2M | |||
| 接插件型(M8) | E3Z-T67 投光器 E3Z-T67-L 受光器 E3Z-T67-D | E3Z-T87 投光器 E3Z-T87-L 受光器 E3Z-T87-D | ||||
| 回归反射型 (带M.S.R.功能) |
| 导线引出型(2m) | 4m〔100mm〕 (红色光) ＊2 | E3Z-R61 2M *3 *4 | E3Z-R81 2M *3 *4 | |
| 接插件型(M8)) | E3Z-R66 | E3Z-R86 | ||||
| 扩散反射型 |
| 导线引出型(2m) | 5～100mm (广视野) (红外光) | E3Z-D61 2M *3 | E3Z-D81 2M *3 *4 | |
| 接插件型(M8) | E3Z-D66 | E3Z-D86 | ||||
| 导线引出型(2m) | 1m (红外光) | E3Z-D62 2M *3 *4 | E3Z-D82 2M *3 *4 | |||
| 接插件型(M8) | E3Z-D67 | E3Z-D87 | ||||
| 导线引出型(2m) | 90±30mm (细光束) (红色光) | E3Z-L61 2M *3 *4 | E3Z-L81 2M *3 *4 | |||
| 接插件型(M8) | E3Z-L66 | E3Z-L86 | ||||
| 距离设定型 E3Z-LS |
| 导线引出型(2m) | 20～40mm (BGS min设定) (红色光) 20～200mm (BGS max设定) (红色光) 40～受光量 受光量阀值 (FGS min设定) (红色光) 200～受光量 受光量阀值 (FGS max设定) (红色光) | E3Z-LS61 2M *3 | E3Z-LS81 2M *3 | |
| 接插件型(M8) | E3Z-LS66 | E3Z-LS86 | ||||
| 导线引出型(2m) | 2～20mm (BGS min设定) (红色光) 2～80mm (BGS max设定) (红色光) | E3Z-LS63 2M | E3Z-LS83 2M *4 | |||
| 接插件型(M8) | E3Z-LS68 | E3Z-LS88 | ||||
| 凹槽型对射型 E3Z-G |
| 1光轴 | 导线引出型(2m) | 25mm (红外光) | E3Z-G61 2M *3 *4 | E3Z-G81 2M *3 *4 |
| 2光轴 | E3Z-G62 2M *3 | E3Z-G82 2M *3 | ||||
| 1光轴 | 接插件型(M8)) | E3Z-G61-M3 | E3Z-G81-M3J | |||
| 2光轴 | E3Z-G62-M3J | E3Z-G82-M3J | ||||
| 仅限透明玻 璃板型 反射型 |
| 导线引出型(2m) | 30±20mm (红色光) | E3Z-L63 2M | E3Z-L83 2M | |
| 接插件型(M8) | E3Z-L68 | E3Z-L88 | ||||
| 透明瓶体型 回归反射型 (无M.S.R功能) |
| 导线引出型(2m) | 500mm 〔80mm〕 (红色光) *2 | E3Z-B61 2M | E3Z-B81 2M *3 | |
| 接插件型(M8)) | E3Z-B66 | E3Z-B86 | ||||
| 导线引出型(2m) | 2m 〔500mm〕 (红色光) *2 | E3Z-B62 2M *3 | E3Z-B82 2M *3 | |||
| 接插件型(M8) | E3Z-B67 | E3Z-B87 | ||||
*1. 不附带反射板。请根据不同用途另行购买反射板。
*2. 检测距离为使用E39-R1S时的距离。并且，请将传感器与反射板间的距离设定为大于〔 〕内的数值。
*3. 备有M12标准接插件中继型（0.3m），时请在型号的末尾加上“-M1J 0.3M”。（例：E3Z-T61-M1TJ 0.3M）
*4. 备有M12 SmartClick 接插件中继型（0.3m），时请在型号的末尾加上“-M1J 0.3M”。（例：E3Z-T61-M1TJ 0.3M）
