实际操作；SCHMERSAL限位开关PS316-T12-K360
应用：
带安全功能的限位开关，适合于需要关闭来确保操作安全的滑动的、铰链的安全门。
所有1类限位开关，和安全监控模块配套使用，均可以达到EN954-1标准中控制等级3或4。
1类限位开关的更多应用，要根据定位功能不同变化很大。
实际中发现需求的多样性可以通过大量不同的操动机构来满足。
操作模式：
采用1类限位开关的防护装置和肯定断开触点是正向刚性连接。
所有安全开关防护等级是IP 67。安全开关可以安装在任何想要安装的位置。
? 金属外壳
? 大量的二选一操动件
? 耐油和石油产品
? 40,5 mm x 76 mm x 38 mm
? 速动是在一个常压下到达开关点
? 操动头可按4 x 90°重新安装

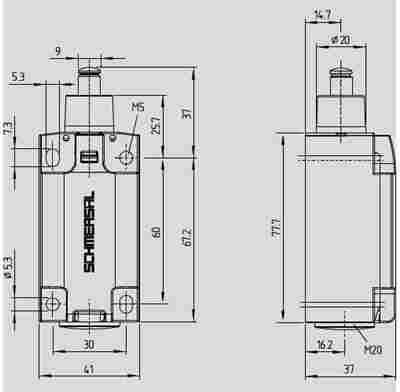

尺寸图
?仅仅为了定位
? 1 电缆进口 M 20 x 1.5
? 按EN 50041设计
操作元件构造 滚轮摇臂
电路连接说明 螺丝连接
电缆截面
- ***小电缆截面 0,75 mm?
- 电缆截面 2.5 mm?
机械寿命 30.000.000 操作次数
开关频率 max. 5000 /h
操动扭矩 min. 26 Ncm
回弹时间 依照操动速度
切换时间 < 2 ms
和开关轴成#02#角时的操动速度
- ***小操动速度
- 操动速度 2.5 m/s
注意 所有的电缆截面表示包括了导线和线耳
周围条件
周围温度
- ***环境温度 ?30 °C
- 环境温度 +80 °C
防护等级 IP67
电气参数
转换元件说明 常开触点（NO）, 打开(NC)
转换原理 速动开关元件
辅助触点数量 1件
安全接触点的数量 1件
额定冲击耐压 Uimp 6 kV
额定绝缘电压 Ui 500 V
热测试电流 Ithe 10 A
应用类别 AC-15: 230 V / 4 A,
DC-13: 24 V / 1 A
保险容量 6 A D型玻璃保险
