技术资料
迷你型光电传感器
WS/WE2F-P110订货号: 6049355
产品特点
传感器原理/ 检测原理对射式光电传感器
尺寸(宽 x 高 x 深)12 mm x 20 mm x 3.5 mm
外壳形状（光束出口）方形
*开关距离0 m ... 0.5 m
感应距离0 m ... 0.4 m
光源种类可见红光
光源LED 1)
光点尺寸（距离）Ø 10 mm (100 mm)
轴长660 nm
设置无
1) 平均使用寿命：100,000 小时，TU = +25 °C.
机械/电子参数
供电电压12 V DC ... 24 V DC 1)
残余纹波≤ 5 Vss 2)
开关量输出PNP
开关类型亮通
信号电压 PNP 高电平/低电平约 UV - 1.8 V / 0 V
信号电压 NPN 高电平/低电平Ca. Uv / < 1,8 V
输出电流 Imax.≤ 50 mA
响应时间≤ 0.5 ms 3)
开关频率1,000 Hz 4)
连接类型电缆，3 芯, 2 m 5)
导线材料PVC
导线直径Ø 2.4 mm
保护电路
重量20 g
极性反接保护✔
短路保险✔
外壳材料塑料, PC
材料、光学元件塑料, PC
外壳防护等级IP67
运行环境温度–20 °C ... +55 °C
存储环境温度–40 °C ... +75 °C
1) +- 10 %.
2) 不得过或低于 UV公差.
3) 信号传输时间（电阻负载时）.
4) 亮暗对比度为 1:1 时.
5) 低于 0°C 时导线不能发生形变.
6) A = UV 接口（已采取反极性保护措施）.
7) C = 抑制干扰脉冲.
8) D = 抗过载电流和短路保护输出端.
传图片
接线图

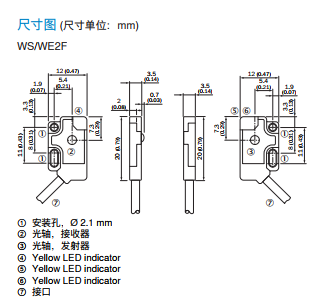

尺寸图 WS/WE2F
特征曲线 WS/WE2F
触发感应距离图表
