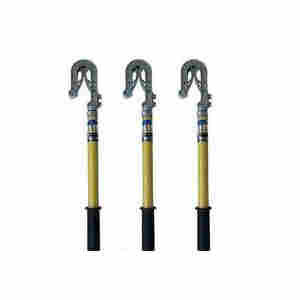

FDB-双舌式弹簧紧式接地线结构特点：
1. 由导线端线夹、短路线、接地线、接线鼻、汇流夹、接地端线夹或临时接地极以及接地操作棒等组成。
2. 导线端和接地端的线夹采用铝合金压铸，与其配套的紧固件均经金属镀镍处理。
3. 接地操作棒采用电性能与机械强度俱佳的高级环氧树脂、玻璃纤维精制而成，同时对操作手柄加装硅橡胶护套，合牢固，绝缘更为安全可靠。
关键词：FDB-双舌式弹簧紧式接地线，FDB-双舌式弹簧紧式短路接地线，三相短路接地线
4. 短路线与接地线采用多股铜质软绞线并外覆柔软、耐高温的透明绝缘护层制成，可以防止使用中对接地铜线的磨损，确保作业人员在操作中的安全。
5.线鼻和汇流夹与接地铜线及外护套采用压接新工艺软连接可有效地防止使用时连接处铜线断股，提高了接地线的可靠性和使用寿命。
产品参数：
|
号 |
使用环境 |
型号规格 |
接 地棒 长 |
接地线长 |
铜线规格 |
型式 |
备注 |
|
1 |
户内母排 |
JDX-NL-6 KV |
0.5米 |
3根*1米+3.5米 |
25mm2 |
合相 |
母排排型螺旋铝平口接电夹 接地夹 1个 |
|
2 |
户内母排 |
JDX-NS-6 KV |
0.5米 |
3根*1米+3.5米 |
25mm2 |
合相 |
母排型手握铝平口接电夹 接地夹 1个 |
|
3 |
户内母排 |
JDX-NL-6-10KV |
0.5米 |
3根*1米+5米 |
25mm2 |
合相 |
母排排型螺旋铝平口接电夹 接地夹 1个 |
|
4 |
户内母排 |
JDX-NS-6-10KV |
0.5米 |
3根*1米+5米 |
25mm2 |
合相 |
母排型手握铝平口接电夹 接地夹 1个 |
|
5 |
户内母排 |
JDX-NL-10KV |
0.5米 |
3根*1.5米+3.5米 |
25mm2 |
合相 |
母排排型螺旋铝平口接电夹 接地夹 1个 |
|
6 |
户内母排 |
JDX-NS-10KV |
0.5米 |
3根*1.5米+5米 |
25mm2 |
合相 |
母排型手握铝平口接电夹 接地夹 1个 |
