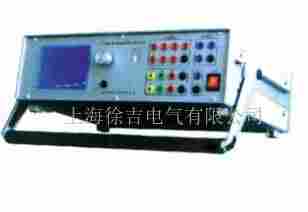

三项式多功能继电保护测试系统

三项式多功能继电保护测试系统产品介绍
三项式多功能继电保护测试系统是上海徐吉电气有限公司*生产销售三项式多功能继电保护测试系统
三项式多功能继电保护测试系统，可对现场各种继电器保护及安全自动装置进行，并可模拟各种大型复杂的瞬时性、长久性、转换性故障进行整组试验。 本试验装置能检验电流、电压、频率、阻抗、距离、方向、中间、时间等继电保护装置，以及检同期继电器；同期装置等安全自动装置。 试验装置配备四相交流电压源和三相交流电流源，每相电压、电流源分别构成独立回路，其幅值、相位和频率连续可调。

三项式多功能继电保护测试系统详细介绍
本目录是上海徐吉电气有限公司为您精心提供


电流输出
相电流输出（有效值）	0－30A每相	精度：<0.5%
三并电流输出（有效值）	0－90A	精度：<0.5%
相电流长时间允许工作值（有效值）	8A/每相	精度：<0.5%
相电流*大输出容量	400VA	精度：<0.5%
三并电流90A时*大容量	900V
三并电流90A时允许工作时间	30s
频率范围（基波）	20－4000Hz
谐波次数	1－9次
相电流输出	0－±10A每相	精度：<0.5%
*大输出负载电压	20V	精度：<0.5%
电压输出
相电压输出（有效值）	0－100V
线电压输出（有效值）	0-200V	精度：<0.5%
相电压/线电压输出功率	50VA/100VA	精度：<0.5%
频率范围（基波）	20-400Hz
谐波次数	1-9次	精度：<0.5%
相电压输出幅值	0－140V
线电压输出幅值	0-280V
相电压/线电压输出功率	50VA/100VA
