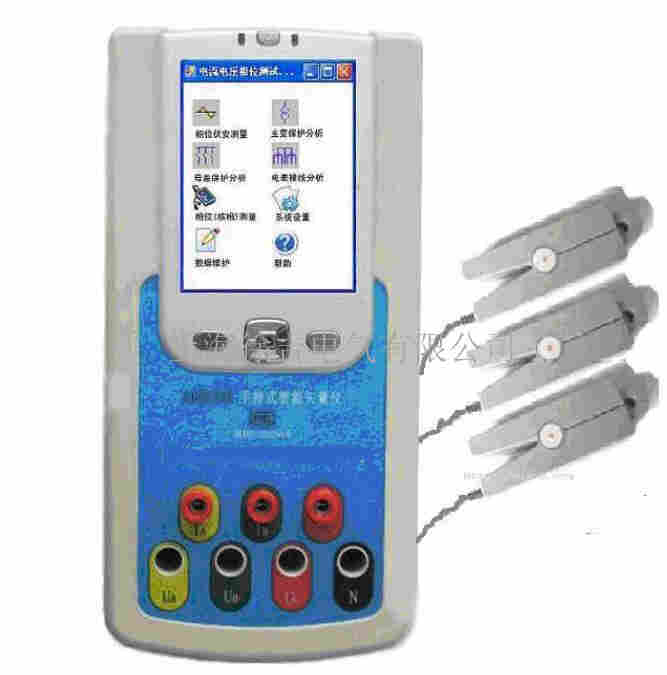

CD3000E继电保护矢量分析仪

CD3000E继电保护矢量分析仪产品介绍
CD3000E继电保护矢量分析仪是上海徐吉电气有限公司*生产销售CD3000E继电保护矢量分析仪
本公司生产钳形相位伏安表具有20多年经验，曾先后生产出MG64型、CD2000型、CD3000型等多种单、三相钳形相位伏安表。广泛应用于电力、铁路、石油系统的电测、继保等部门。 CD3000E继电保护矢量分析仪设计上采用高速MCU处理器作为下位机，采用掌上电脑（PDA）作为上位机进行数据处理及显示，能显示向量（矢量）六角图、能进行矢量合成分析、能进行接线错误分析判断。能现场编辑、打印试验报告（A4纸）。

CD3000E继电保护矢量分析仪详细介绍
本目录是上海徐吉电气有限公司为您精心提供


2.仪器主要功能：

测量1～3相交流电压、电流、频率、相位差、有功功率、无功功率、功率因数等

显示向量六角图

电压定相分析测量

对主变差动保护的接线的正确性进行*分析，指出错误接线的具体原因，并给出纠正错误接线的建议

对母线差动保护的接线的正确性进行*分析，指出错误接线的具体原因，并给出纠正错误接线的建议

可测量CT变比

可通过CF卡导出数据，在PC机上生成打印试验报告(A4纸)

自动量程，软件校准，触摸屏按键，SD卡/CF卡移动存储。

3.主要技术指标



基本参数	测量范围	量程	分辨率	误差极限
电压	5V～400V	400	0.01V	±(0.1%量程)
电流	10mA～10A	100mA	0.1mA	±(0.1%读数+0.2%量程)
		10A	1 mA	±(0.1%读数+0.2%量程)
频率	45～65HZ		0.001HZ	±0.1%读数
相位	0～3600		0.10	±20
有功功率			0.1W	±0.2%读数(PF=1)
无功功率			0.1W	±0.2%读数(PF=1)

4.标准配置

CD3000E主机一台(包括掌上电脑)；电源适配器一只；

10A电流钳三把；电压测试电缆一条；鳄鱼夹四只；

5.选加配置

电流钳(200A,300A,500A,1000A)；CF(或SD)卡； CF (或SD)卡***,

本公司产品型号说明

下列产品依据本公司《产品型号名称管理规范》命名，为本公司在线测量钳形系列仪表，并非通用型号，本公司对其拥有一家使用权。凡市场上非本公司生产的与以下仪器同型号的电子测试仪器，均为仿冒，敬请用户注意！

1. CD2000手持式数字双钳相位伏安表

2. CD3000S手持式三钳相位伏安表

3. CD9833三相钳形电力参数向量仪

4. CD3000E继电保护矢量分析仪
