PITE3520三相电能表现场校验仪产品介绍
PITE3520三相电能表现场校验仪是上海徐吉电气有限公司*生产销售PITE3520三相电能表现场校验仪
PITE3520三相电能表现场校验仪是集电能表校验仪和低压计量装置校验仪合二为一。它既能测量高压电能表，查接线，也能测量低压计量装置综合误差，PT、CT二次负荷。可校验各种机械、电子电能表电能误差；可同时校验同一回路中的主副表或同一回路中的有功、无功表；可校核各种电能表常数；一台仪器相当于多台仪器。

PITE3520三相电能表现场校验仪详细介绍
本目录是上海徐吉电气有限公司为您精心提供

设计特点：

u  同时校验有功、无功电能表误差，同时校验主、副表误差。
u  可用对比法校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器。
u  在四个相限识别常见的三相三线 48 种、三相四线 96 种接线错误，显示任意接线的六角图。
u  可测三相电压、电流的基波及 2～50 次谐波，并可存储全部谐波数据。
u  可同时显示三个电压、三个电流的波形。
u  可测 PT、CT 二次负荷。
u  支持 U盘，可通过 U盘升级软件下载校验数据。
u  可与 PC 机进行通讯，很方便与原有的数据库和管理系统接口。可配《电能表管理系统》软件，实现无纸办公。
u  高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶显示+触摸屏。
u  系统采用高速高精度的ADC+DSP，同时测量有（无）功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正。
u  仪器无电位器,防止仪器因运输等外界原因造成误差改变,大大提高了系统的稳定性和可靠性。
u  系统采用数字真无功测量技术。真正使无功测量做到：不受电压电流不平衡、相角不对称、频率变化等影响。
u  在 -20℃～+40℃ 的温度范围内保证电能的准确性。
u  四象限电能测量。
u  可带 0.2 级 20A 电流钳（已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等）。
u  可带100A、500A、1000A 电流钳，直接测量低压计量综合误差。
u  电压、电流自动换档，电压 30～480V、电流直接输入 5A 。
u  对每种接线，显示错误识别后的六角图，可作为六角图查线培训使用。
u  高精度塑胶模具机箱设计，轻巧美观。

产品功能：

u校验各种机械、电子电能表电能误差，可同时校验同一回路中的主副表或同一回路中的有功、无功表;校核各种电能表常数；

u测量现场各相电参数指标（U、I、P、Q、Φ、F）；

u测量各种电能表走字误差；

u测量电流、电压谐波，支持到50次谐波测量；

u测量电流、电压波形；

uU盘升级系统，下载校验数据，实现无纸化办公；

u支持小电流测量（支持＜5mA电流测试，方便首检无负荷时接线识别；

u读多功能电能表数据功能；

u更加完善的错误接线识别功能，能识别IB接入与PT、CT极性接反的情况；

技术指标：

项目		技术参数
		PITE3520A	PITE3520B
端子输入	综合误差	0.05级	0.1级
	有功电能	基本误差：±0.05%	基本误差：±0.1%
	无功电能	基本误差：±0.1%
	有功功率	基本误差：±0.05%	基本误差：±0.1%
	无功功率	基本误差：±0.1%
	电流	测量范围：5A，基本误差：±0.05%	测量范围：5A，基本误差：±0.1%
钳表输入	综合误差	0.2级（标配20A钳表，选配5A、100A、500A、1000A钳表）
电压		测量范围：30~480V，基本误差：±0.05%	测量范围：30~480V，基本误差：±0.1%
频率		测量范围：42.5~57.5Hz，误差：±0.01Hz
相位		测量范围： 0~360°误差：±0.1°	测量范围：0~360°误差：±0.05°
电能脉冲常数		5A（端子输入或钳表输入）：FL=3600 （P/kWh）其他：FL=3600×5/额定电流（P/kWh）
电压谐波		测量范围：2~50次；测量精度：U_h≥1%U_N时，±5%U_h；U_h＜1%U_N时，±0.05%U_N；
电流谐波		测量范围：2~50次；测量精度：I_h≥3%I_N时，±5%I_h；I_h＜3%I_N时，±0.15%I_N；
影响量		电压影响：＜±0.01%；频率影响：＜±0.01%；温度影响：＜±5ppm/℃； 24h变差：＜±0.01%；谐波影响：＜±0.01%
开机稳定时间		＜3min
显示屏		触摸屏：5.7″ 640×480 TFT LCD
尺寸及重量		277×169×60mm；1.8kg

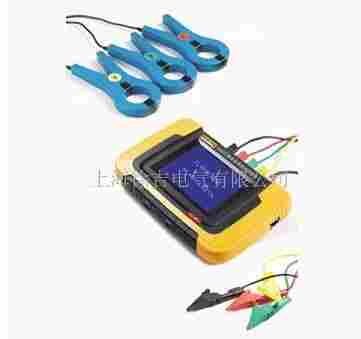

PITE3520三相电能表现场校验仪

发布时间：2019-08-08
