湖北开航引进国外生产检测设备，以精湛的生产技术加工制造高品质旋转编码器，我们是编码器厂家，货源充足，现货批发，价格实惠，售后有保障，欢迎广大用户来电订购！

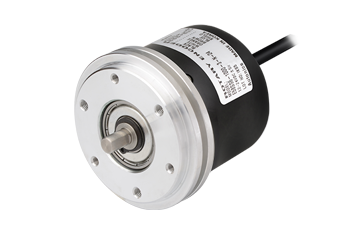

E58SS6-20-3-T-24旋转编码器
轴外径 : Ø6mm
*响应频率 : 300kHz
*允许转速 : 5000rpm
启动力矩 : Max.40gf.cm(Max.0.00392N.m)
分辨率 : 20P/R
控制输出 : 推拉
电源电压 : 12-24VDC ±5%(纹波 P-P: Max.5%)
连接线缆类型 : 轴向配线引出型
防护等级 : IP50
E58SS6-20-3-T-24旋转编码器的数据表：
|
轴外径 |
Ø6mm |
|
*响应频率 |
300kHz |
|
*允许转速 |
5000rpm |
|
启动力矩 |
Max.40gf.cm(Max.0.00392N.m) |
|
分辨率 |
20P/R |
|
输出相 |
A, B, Z |
|
控制输出 |
推拉 |
|
电源电压 |
12-24VDC ±5%(纹波 P-P: Max.5%) |
|
连接线缆类型 |
轴向配线引出型 |
|
防护等级 |
IP50 |
|
|
CE |
|
环境温度 |
-10~70℃, 存储时: -25~85℃ |
|
环境湿度 |
35~85%RH, 存储时: 35~90%RH |
|
附件 |
Ø6mm 联轴器, 支架 |
|
重量 |
约395g(约285g) |
E58SS6-20-3-T-24旋转编码器的选型注意：
1、机械安装尺寸：包括定位止口，轴径，安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。
2、分辨率：即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。
3、电气接口：编码器输出方式常见有推拉输出(F型HTL格式)，电压输出(E)，集电极开路(C，常见C为NPN型管输出，C2为PNP型管输出)，长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。
E58SS6-20-3-T-24旋转编码器：
增量型编码器的核心部件为中心有轴的光电码盘，其上有环形通、暗的刻线。增量型编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90º，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
增量型编码器的输出信号有正弦波，方波(TTL对称差分驱动、HTL推挽式)，集电极开路(PNP、NPN)，推拉式等多种形式。
增量型编码器的优点是原理构造简单，机械平均寿命可在几万小时以上，可靠性高。
增量型编码器的缺点是存在零点累计误差，抗干扰较差，接收设备的停机需断电记忆，开机应找零或参考位，无法输出轴转动的*位置信息等问题。这些问题如选用*型编码器可以解决。
E58SS6-20-3-T-24旋转编码器的相关型号：
E58SS6-3600-3-N-24-C、E58SS6-3600-3-N-5-C、E58SS6-5000-3-N-24-C、E58SS6-5000-3-N-5-C、E58SS6-6000-3-N-24-C、E58SS6-6000-3-N-5-C、E58SS6-8000-3-N-24-C、E58SS6-8000-3-N-5-C、E58SS6-1-2-V-24-C、E58SS6-1-2-V-5-C
E58SS6-10-3-V-24-C、E58SS6-10-3-V-5-C、E58SS6-20-3-V-24-C、E58SS6-20-3-V-5-C、E58SS6-30-3-V-24-C、E58SS6-30-3-V-5-C、E58SS6-50-3-V-24-C、E58SS6-50-3-V-5-C、E58SS6-60-3-V-24-C、E58SS6-60-3-V-5-C、
E58SS6-100-3-V-24-C、E58SS6-100-3-V-5-C、E58SS6-150-3-V-24-C、E58SS6-150-3-V-5-C、E58SS6-200-3-V-24-C、E58SS6-200-3-V-5-C、E58SS6-250-3-V-24-C、E58SS6-250-3-V-5-C、E58SS6-300-3-V-24-C、E58SS6-300-3-V-5-C
E58SS6-360-3-V-24-C、E58SS6-360-3-V-5-C、E58SS6-400-3-V-24-C、E58SS6-400-3-V-5-C、E58SS6-500-3-V-24-C、E58SS6-500-3-V-5-C、E58SS6-512-3-V-24-C、E58SS6-512-3-V-5-C、E58SS6-600-3-V-24-C、E58SS6-600-3-V-5-C、
E58SS6-1000-3-V-24-C、E58SS6-1000-3-V-5-C、E58SS6-1024-3-V-24-C、E58SS6-1024-3-V-5-C、E58SS6-1200-3-V-24-C、E58SS6-1200-3-V-5-C、E58SS6-1500-3-V-24-C、E58SS6-1500-3-V-5-C、E58SS6-1800-3-V-24-C、E58SS6-1800-3-V-5-C
E58SS6-2000-3-V-24-C、E58SS6-2000-3-V-5-C、E58SS6-2048-3-V-24-C、E58SS6-2048-3-V-5-C、E58SS6-2500-3-V-24-C、E58SS6-2500-3-V-5-C、E58SS6-3000-3-V-24-C、E58SS6-3000-3-V-5-C、E58SS6-3600-3-V-24-C、E58SS6-3600-3-V-5-C、
E58SS6-5000-3-V-24-C、E58SS6-5000-3-V-5-C、E58SS6-6000-3-V-24-C、E58SS6-6000-3-V-5-C、E58SS6-8000-3-V-24-C、E58SS6-8000-3-V-5-C、E58SS6-1-4-L-5-C、E58SS6-10-6-L-5-C、E58SS6-20-6-L-5-C、E58SS6-30-6-L-5-C
E58SS6-50-6-L-5-C、E58SS6-60-6-L-5-C、E58SS6-100-6-L-5-C、E58SS6-150-6-L-5-C、E58SS6-200-6-L-5-C、E58SS6-250-6-L-5-C、E58SS6-300-6-L-5-C、E58SS6-360-6-L-5-C、E58SS6-400-6-L-5-C、E58SS6-500-6-L-5-C、E58SS6-512-6-L-5-C
