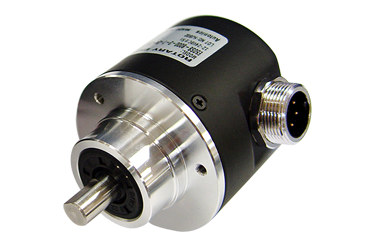

E50S8-512-3-T-24-CS

E50S8-512-3-T-24-CS旋转编码器*

E50S8-512-3-T-24-CS旋转编码器体积小，重量轻，安装方便，可靠耐用，质量好，高。

E50S8-512-3-T-24-CS旋转编码器
轴外径 : Ø8mm
蕞大响应频率 : 300kHz
蕞大允许转速 : 5000rpm
启动力矩 : Max. 800gf.cm(max. 0.0784N.m)
分辨率 : 512(P/R)
控制输出 : 推拉
电源电压 : 12-24VDC ±5%(纹波 P-P: Max.5%)
连接线缆类型 : 径向接插型
防护等级 : IP65

E50S8-512-3-T-24-CS旋转编码器的数据表：

轴外径	Ø8mm
蕞大响应频率	300kHz
蕞大允许转速	5000rpm
启动力矩	Max. 800gf.cm(max. 0.0784N.m)
分辨率	512(P/R)
输出相	A, B, Z
控制输出	推拉
电源电压	12-24VDC  ±5%(纹波 P-P: Max.5%)
连接线缆类型	径向接插型
防护等级	IP65
	CE
环境温度	-10~70℃, 存储时: -25~85℃
环境湿度	35~85%RH, 存储时: 35~90%RH
附件	Ø8mm联轴器, 支架
重量	约268g(约180g)

※选择分辨率时, 请确保蕞大应答转速低于或等于~蕞大允许转速
[蕞大应答转速 (rpm)=蕞大应答频率/分辨率 × 60sec]
※重量包含外包装，括号内为产品净重。
※环境特性为未结冰、结露状态。

E50S8-512-3-T-24-CS旋转编码器的接线方法：
旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。
编码器如以信号原理来分，有增量型编码器，*型编码器。
我们通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，*简单的只有A相。
编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。
编码器-----------PLC
A-----------------X0
B-----------------X1
Z------------------X2
+24V------------+24V
COM------------- -24V-----------COM
