II5288的接线图，易福门电感式传感器
产品接线图
电缆: 2 m, PVC; 3 x 0.5 mm²
| 芯线颜色 : | |
| BN = | 棕色 |
| BU = | 蓝色 |
| BK = | 黑色 |
本产品的技术手册
坚固的金属外壳，适用于严苛的工业环境
工作温度范围大
高防护等级，适应严苛工业环境的需求
用于机器的位置检测

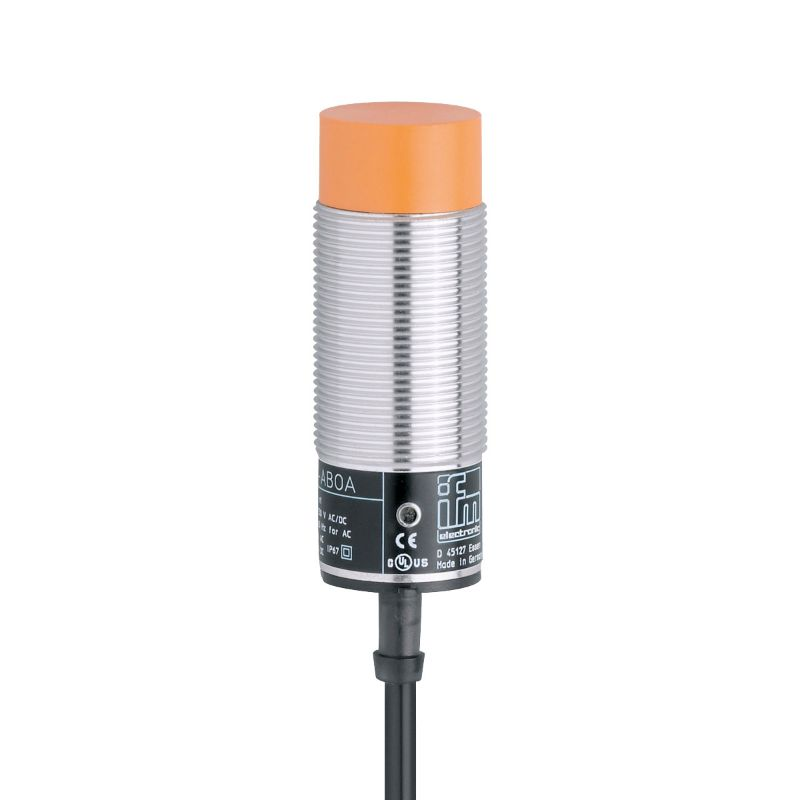

产品图片
产品特征
电气设计 PNP
输出功能 常闭
感应距离 [mm] 15
外壳 螺纹结构
尺寸 [mm] M30 x 1.5 / L = 81
电气数据
工作电压 [V] 10...36 DC
电流损耗 [mA] 15; (24 V)
防护等级 II
反相保护 有
输出
电气设计 PNP
输出功能 常闭
开关量输出DC电压降*值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 250
开关频率DC [Hz] 250
短路保护 有
短路保护类型 脉冲
过载保护 有
监控范围
感应距离 [mm] 15
实际感应距离 Sr [mm] 15 ± 10 %
工作距离 [mm] 0...12.1
精度/偏差
校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2
迟滞 [Sr的百分比] 1...15
开关点偏移 [Sr的百分比] -10...10
工作条件
环境温度 [°C] -25...80
外壳防护等级 IP 67
/测试
EMC电磁兼容
EN 60947-5-2
MTTF [年] 1844
机械技术数据
重量 [g] 248
外壳 螺纹结构
安装 非齐平安装
尺寸 [mm] M30 x 1.5 / L = 81
螺纹代号 M30 x 1.5
原材料 黄铜 镀镍的; PBT
显示器/操作件
显示
开关状态 1 x LED, 黄色
附件
附件（附送）
固定螺母: 2
注释
包装单位 1 件数
电气连接
接口 电缆: 2 m, PVC; 3 x 0.5 mm²
