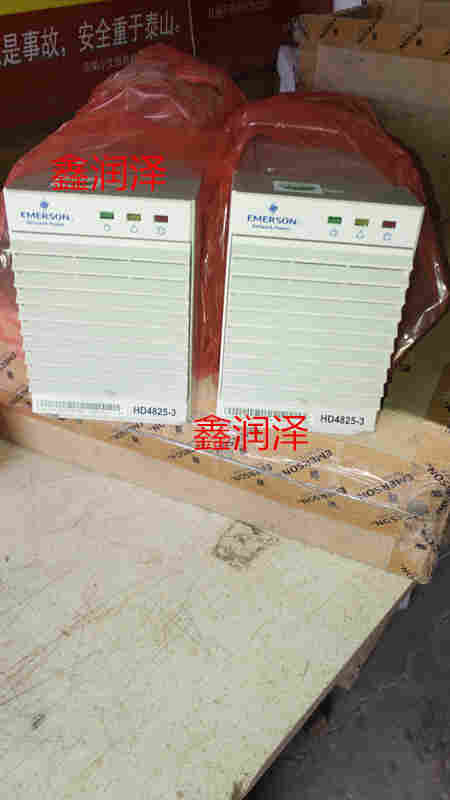

电力用直流 48V 系统的整流模块配置有 HD4825-3（内部型号 H6412Z）和 HD4830-3（内部型号 H3413Z）两种。两种型 号的整流模块使用同一种型号的模块转接板组件（包括模块背板 W2432X2 和该板连接的接插件）和假面板 H6412JMB。 整流模块数量*少为 2 个、*多为 4 个，同时应当配置相同数量的模块附件。
表 2-1 为选择 HD4825-3 整流模块时的配置清单。
表2-1 HD4825-3 整流模块选配清单
名称 编码 型号 备注
整流模块 02130578 HD4825-3 不带附件
模块假面板 21140375 H6412JMB 模块面板
模块背板组件 02351290 W2432X2 模块背板及附件
表 2-2 为选择 HD4830-3 整流模块时的配置清单。
表2-2 HD4830-3 整流模块选配清单
名称 编码 型号 备注
整流模块 02130557 HD4830-3 不带附件
模块假面板 21140375 H6412JMB 模块面板
模块背板组件 02351290 W2432X2 模块背板及附件
2.2 技术指标
HD4825-3 和 HD4830-3 整流模块各种技术指标如表 2-3 所示。
表2-3 整流模块技术参数
类别 名称 指标
HD4825-3 HD4830-3
环境条件 工作温度 －5～40℃
储存温度 －40～70℃
相对湿度 ≤90％RH（40±2℃）
海拔高度 ≤3000m（过需降额使用）
其它 没有导电尘埃和腐蚀性气体，没有爆炸危险
输入参数 交流输入制式 三相五线制或单相三线制
输入电压 手动输入 90～290Vac，自动切换输入 130～280Vac
频率 45～65Hz
*输入电流 每只模块*输入交流单相 13A
输出参数 输出额定电压 －42～－58Vdc
输出额定电流 25A 30A
整流模块间电流不均衡度 ≤±5％ ≤±3％
整机效率 ≥90％
整机功率因数 ≥0.99
稳压精度 ≤1％
MTBF 250,000 小时 200,000 小时
类别 名称 指标
HD4825-3 HD4830-3
杂音电压 衡重杂音 ≤2mV
峰峰杂音 ≤200mV
宽频杂音 ≤100mV（3.3kHz～150kHz）
≤30mV（0.15MHz～30MHz） ≤50mV（3.3kHz～150kHz）
≤20mV（0.15MHz～30MHz）
离散杂音 ≤5mV（3.3kHz～150kHz）
≤3mV（150kHz～200kHz）
≤2mV（200kHz～500kHz）
≤1mV（0.5MHz～30MHz）
音响杂音 ≤55dB（A）
交流输入告警 和保护 交流输入过压告警点 280±5Vac，监控模块可设
交流输入过压告警恢复点 270±5Vac，低于交流输入过压告警点 10Vac
交流输入欠压告警点 170±5Vac，监控模块可设
交流输入欠压告警恢复点 180±5Vac，高于交流输入欠压告警点 10Vac
直流输出告警 和保护 直流输出过压保护点 59.5±1Vdc
直流输出过压告警点 58.5±0.2Vdc，监控模块可设，欠压告警点～58.5Vdc
直流输出过压告警恢复点 58±0.2Vdc，低于过压告警点 0.5Vdc
直流输出欠压告警点 45.0±0.2Vdc，监控模块可设，40.0Vdc～过压告警点
直流输出欠压告警恢复点 45.5±0.2Vdc，高于欠压告警点 0.5Vdc
负载下电动作点 44.0±0.2Vdc，监控模块可设，电池保护动作点～欠压告警点
电池保护动作点 43.2±0.2Vdc，监控模块可设 ，40.0Vdc～负载下电动作点
绝缘电阻 试验直流电压 500V，对地电阻≥10MΩ
绝缘强度 输入对地、输出对地、输入对输出，2kVac，漏电流≤30mA，时间 1min，无飞弧
抗雷击特性 交流输入侧能承受模拟雷电冲击电压波形为 10/700μs，幅值为 5kV 的正负极性冲击各 5 次；模拟雷电冲击电流波
形为 8/20μs，幅值为 20kA 的正负极性冲击各 5 次。每次检验冲击间隔时间不小于 1min。 并可承受 8/20s 模拟雷 电冲击电流 40kA，1 次。直流侧能承受模拟雷电冲击电流波形为 8/20μs，幅值为 10kA 和 15kA 的冲击各一次，冲 击间隔不小于 1min
机械参数 高×宽×深 132mm86mm330mm
重量 ≤3kg
另外，HD4825-3 的输出电流特性还有：输入电压在 176～290Vac 可输出 58Vdc /25A，输入电压在 90～176Vac 可输出 58Vdc/12.5A，输入电压在转换点 170Vac～180Vac 之间视为正常。 为了方便充电模块的单个维护，模块交流输入进线处应分别设置单独的空气开关。模块不应直接连接到系统交流母线上， 选择两级空开，额定容量为 16A。
