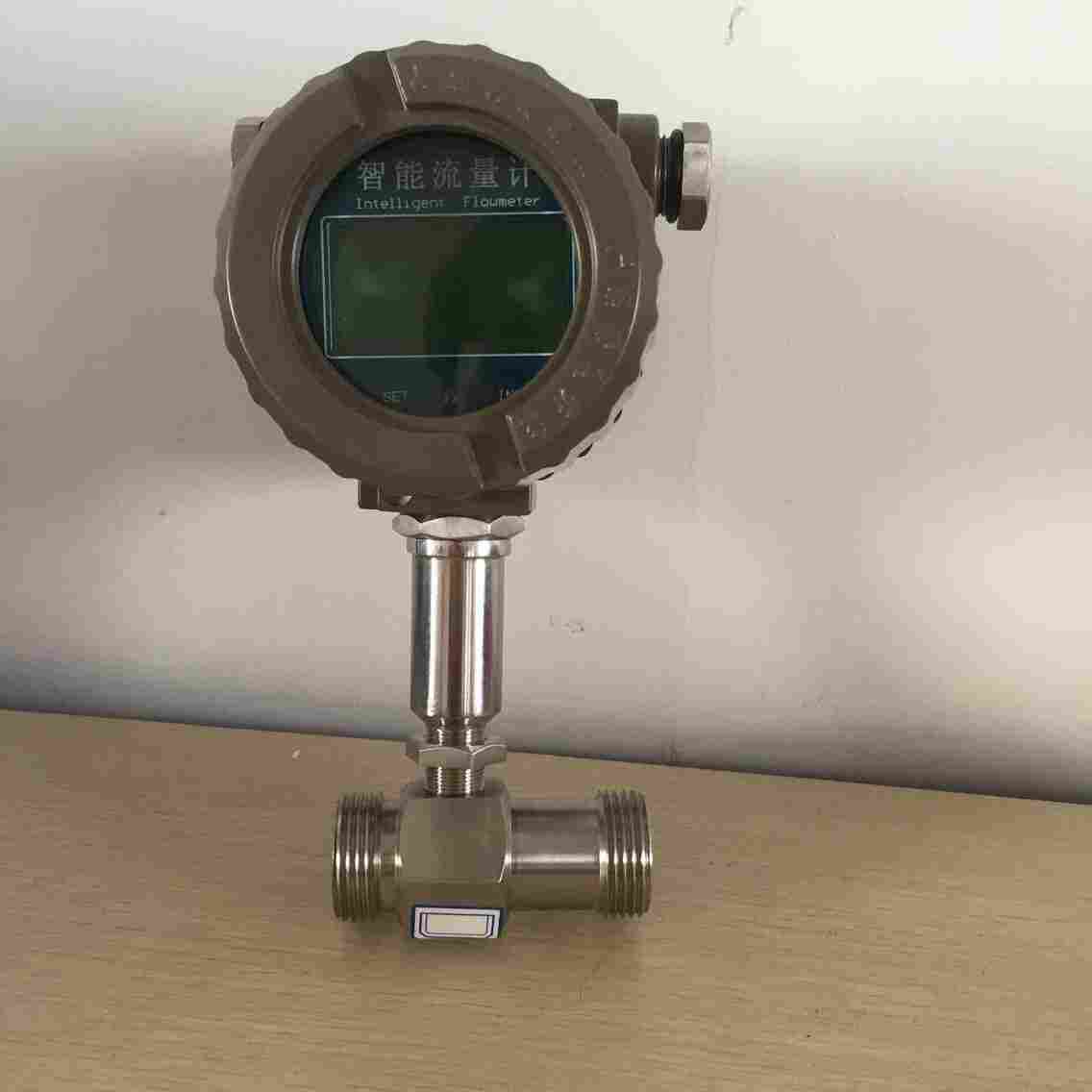

广州迪川仪表厂提供涡轮流量计产品

广州迪川仪表厂提供涡轮流量计产品是采用国际*水平低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的*智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。所有有效数据掉电后保持15波，可远传至显示仪表，显示出流体的瞬时流量和累计量。每台传感器的仪表系数由制造厂填写在证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积量。

LWGB系列一体显示涡轮流量计技术参数：

·公称通径：（4～200）mm

·介质温度：-20℃～70℃；-20℃～120℃。

·环境温度：-20℃～50℃

·准确度：±0.4999％、±1％（特定可达±0.1999％）。

·供电电源：3.6V电池供电，可连续使用4年以上。

·显示方式：交替显示瞬时流量和累计流量，累计流量七位显示（00.001ｍ³或0.001ｍ³），瞬时流量七位显示（00.001ｍ³/h）。也可单独显示瞬时流量或累计量。

·仪表系数：现场可置入。

·掉电保护：仪表系数、累计流量值掉电保持十五年不丢。

年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6.适用于润滑油.植物油.柴油.石油.等多种油产品。可广泛应用于石油、化工、自来水.轻工、食品等行业的液体流量测量。本产品性能优越，达到国际同类产品的*水平。

LWGB系列一体显示涡轮流量计原理：

旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电。在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由*磁钢和线圈组成）的磁场。脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲

· 具有小信号切除功能。

LWGB系列一体显示涡轮流量计安装要求：

传感器露天安装时，请做好放大器及表头的防水处理。当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。当流体中混有游离气体时，应加装消气器。整个管道系统都应良好密封。用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。连接密封用的垫圈不得深入管道内腔；传感器应远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。为了检修时不致影响液体的正常输送，建议在传感器的安装处，安装旁通管道

维护：

·传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系应保持被测液体清洁，不含纤维和颗粒等杂质。

·在传感器安装前，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分排除故障。

·传感器在开始使用时，应先将传感器内缓慢的充满液体。

·传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。

· 配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。

 基本参数表



型    号								说    明
LWGY/T─	□	□	□	□	□	□	□
公 称 通 径	4							4mm，标准流量范围(0.04～0.25)m3/h 宽量程范围为(0.04～0.4)m3/h
	6							6mm，标准流量范围(0.1～0.6)m3/h 宽量程范围为(0.06～0.6)m3/h
	10							10mm，标准流量范围(0.2～1.2)m3/h 宽量程范围为(0.15～1.5)m3/h
	15							15mm，标准流量范围(0.6～6)m3/h 宽量程范围为(0.4～8)m3/h
	25							25mm，标准流量范围(1～10)m3/h 宽量程范围为(0.5～10)m3/h
	40							40mm，标准流量范围(2～20)m3/h 宽量程范围为(1～20)m3/h
	50							50mm，标准流量范围(4～40)m3/h 宽量程范围为(2～40)m3/h
	80							80mm，标准流量范围(10～100)m3/h 宽量程范围为(5～100)m3/h
	100							100mm，标准流量范围(20～200)m3/h 宽量程范围为(10～200)m3/h
	150							150mm，标准流量范围(30～300)m3/h 宽量程范围为(15～300)m3/h
	200							200mm，标准流量范围(80～800)m3/h 宽量程范围为(40～800)m3/h
类 型		无						基本型， +12V供电，脉冲输出，高电平≥8V低电平≤0.8V
		A						(4～20)mA两线制电流输出，远传变送型
		B						电池供电现场显示型
		C						现场显示/(4～20)mA 两线制电流输出
精度等级			05					精度0.5级
			10					精度1级
涡 轮 类 型				W				宽量程涡轮
				S				标准涡轮
