矿浆计量表特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他英文菜单所带来的不便。另外我们*设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
矿浆计量表产品特点
1、传感器*重要的部件－线圈作*化的设计，并通过*严格的实流试验，切实保证产品的测量精度
2、信号电极作的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度
3、线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度
4、传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性（焊接是传感器的*主要的生产工艺），特别是安装线圈后的*一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤
5、采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进行，能很好的消除电气噪声干扰，提供的测量结果
6、采用定制的双层屏蔽电缆
7、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低
8、特殊介质测量（如浆液）采用高频励磁，消除杂波干扰
9、采用16位嵌入式微处理器，运算速度快，精度高
10、全数字处理，抗干扰能力强，测量可靠，精度高
11、低EMI开关电源，适用电源电压变化范围大，抗EMC性能好
12、用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高
13、高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等
14、菜单操作，使用方便，操作简单，易学易懂
15、双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
16、具有自检与自诊断功能，并在屏幕上显示
17、的防雷设计
矿浆计量表的主要技术数据
|
口径 |
DN15~2400mm |
|
介质 |
导电性液体 |
|
衬里 |
氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯 |
|
流速 |
≤15m/s |
|
励磁方式 |
方波励磁 |
|
电极材料 |
不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱 |
|
额定压力 |
0.6MPa、1.0MPa、1.6MPa、4.0MPa |
|
介质温度 |
氯丁橡胶：-10~60℃ 聚氨酯橡胶：-10~40℃ 聚四氟乙烯(F4)：-10~120℃ 聚全氟乙丙烯(F46)：-10~150℃ |
|
介质电导率 |
>5μs/cm |
|
准确度等级 |
±1.0% ±0.5% ±0.2% |
|
输出信号 |
4~20mA电流，脉冲频率，上下限报警 |
|
通讯 |
RS485/RS232(可选) |
|
防护等级 |
IP65、IP67、IP68 |
|
防爆等级 |
ExdⅡCT3-CT6 |
|
电缆接口 |
M18*1.5 |
|
环境条件 |
环境温度：-10~50℃ 相对湿度：5%~90% 环境电磁场：≤400A/m |
|
供电电源 |
85~250VAC 20~36VDC 3.6V电池供电 |
矿浆计量表衬里的选择
1、衬里材料：聚四氟乙烯（F4）
主要性能：是化学性能*稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐高流速液氟、液氧、自氧的腐蚀。
*介质温度—体型：70℃
*介质温度分离型：100℃ 150℃ （需特殊订货）
适用范围：1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
2、衬里材料：聚全氟乙丙烯（F46）
主要性能：同F4，耐磨性、抗负压能力高于F4。
*介质温度—体型：70℃
*介质温度分离型：100℃ 150℃ （需特殊订货）
适用范围：除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
3、衬里材料：聚氟合乙烯（Fs）
主要性能：适用温度上限较聚四氟乙烯低，但成本也较低。
*介质温度—体型：70℃
*介质温度分离型：80℃
适用范围：
4、衬里材料：聚氯丁橡胶
主要性能：1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。
*介质温度—体型：70℃
*介质温度分离型：80℃ 120℃ （需特殊订货）
适用范围：水、污水、弱磨损性的泥浆矿浆。
5、衬里材料：聚氨酯橡胶
主要性能：1、耐磨性能极强。2、耐腐蚀性能较差。
*介质温度—体型：70℃
*介质温度分离型：80℃
适用范围：中性强磨损的矿浆、煤浆、泥浆。
矿浆计量表电极的选择
1、电极材料：不锈钢0Crl8Nil2M02Ti
耐蚀及耐磨性能：用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
2、电极材料：哈氏合金B
耐蚀及耐磨性能：对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
3、电极材料：哈氏合金C
耐蚀及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀。
4、电极材料：钛
耐蚀及耐磨性能：能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fc＋＋、Cu＋＋）时，则腐蚀大为降低。
5、电极材料：钽
耐蚀及耐磨性能：具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质（包括沸点的盐酸、硝酸和l 50℃以下的硫酸）的 腐蚀。在碱中刁；耐蚀。
6、电极材料：铂／钛合金
耐蚀及耐磨性能：几乎能耐——切化学介质，但不适用于王水和铵盐。
7、电极材料：不锈钢涂覆碳化钨
耐蚀及耐磨性能：用于无腐蚀性，强磨损性的介质。
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

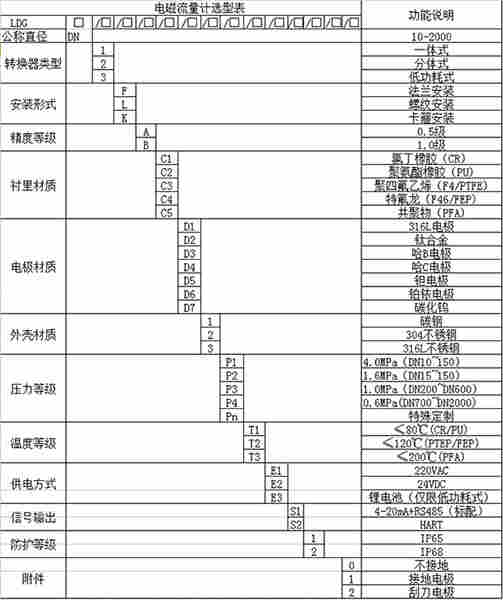

矿浆计量表型谱
矿浆计量表安装地点的选择
为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：
1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信息。
2)应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。
3)应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95%
4)选择便于维修，活动方便的地方
5) 流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。

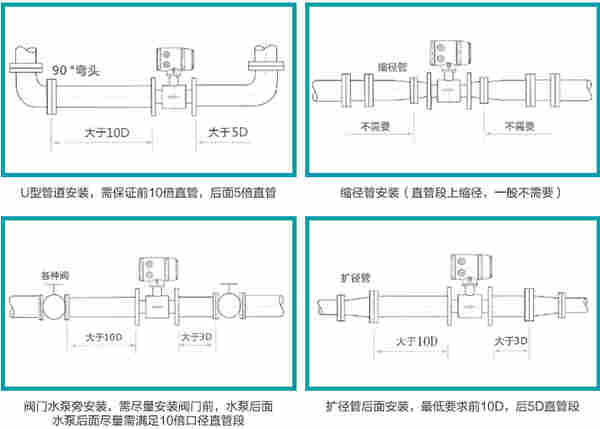

如何在管道上安装：
应安装在水平管道较低处和垂直向上处，避免安装在管道的*点和垂直向下处；
应安装在管道上上升处；
在开口排放管道安装，应安装在管道的较低处；
若管道落差过5m时，在传感器的下游安装排气阀；
应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
传感器*不能安装在泵的进出口处，应安装在泵的出口处；

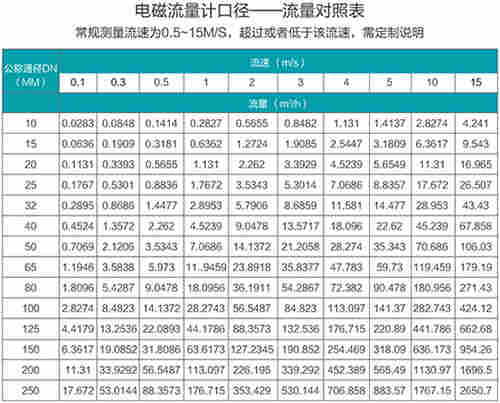

矿浆计量表口径流量范围表
2、*工作温度和*低温度必须符合流量计规定的温度要求。1、实际*工作压力必须小于流量计的额定工作压力。
3、确定是否有负压情况存在。
您可以根据上表中的流量选择相应的流量计，若所选择的流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。
4、若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
5、从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。
6、测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少过7m/s，过10m/s则更为罕见。
