一、概述
西门子PLC S7-200 smart系列是西门子推出的经济性好的一款产品，由于西门子PLC S7-200系列已经停产，许多用户都选择S7-200smart作为自动控制系统的配置。该系列与S7-200系列相比，它在性能上，硬件配置和软件组态方面都有提高，也得到了用户的广泛认可。在实际的工程项目中，客户越来越多地选择S7-200 smart系列PLC，并且在各个工程项目现场S7-200 smart都有良好的表现。本文下面将针对S7-200 smart系列的使用方法和特点做一个简要介绍，供用户在选型配置和调试过程中进行参考。
二、西门子PLC S7-200 smart系列
1. PM207为整个系统提供高品质的直流供电
2. CPU 模块具备 20I/O、30I/O、40I/O、 60I/O 四种配置，提供标准型和经济型
3. 集成高速处理器芯片，位指令执行时间可达 0.15μs
4. 通过信号板可扩展通信端口、模拟量通道、数字量通道和时钟保持功能
5. CPU 模块本体集成以太网接口和 RS485 串口，支持以太网接口下载程序
6. 支持 Modbus RTU、USS、PROFIBUS-DP、自由口通信等
7. 本体*多集成 3 路 100KHz 高速脉冲输出
8. 支持通用 Micro SD 卡下载程序、更新 PLC 固件和恢复出厂设置
9. 新版编程软件，融入多项人性化设计，项目开发更加高效
西门子PLC系列应用广泛，在各种不同行业中都有应用。其中西门子PLC S7-1200系列是一种中小型的控制系统，它相比S7-200系列有自身的特点和优势。目前在工业自动化控制系统中，西门子PLC S7-1200系列应用广泛，在经济型和功能方面能达到较好的平衡，在控制系统中发挥着重要作用。本文下面对西门子PLC S7-1200系列的定位做一个介绍，供用户在实际配置过程中参考。

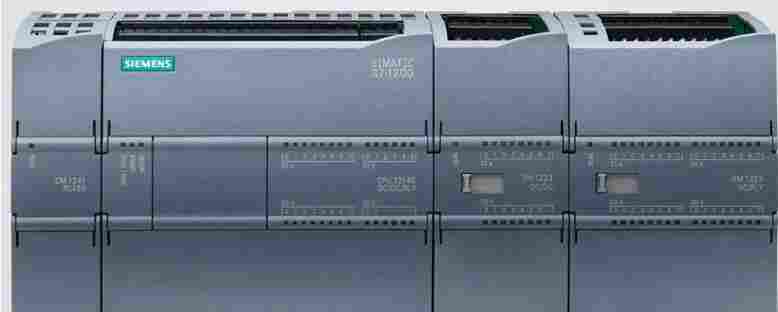

二、西门子PLC S7-1200系列定位
西门子PLC S7-1200系列是在西门子S7-200系列之后出现的一种产品，它的设计初衷是取代西门子PLC S7-200系列，为用户提供功能更加强大，经济型更好的产品。下面对西门子PLC S7-1200系列的产品定位做一个说明：
1．应用复杂程度
西门子PLC S7-1200系列从应用的复杂程度来讲，比西门子LOGO！系列应用复杂程度高，比西门子PLC S7-1500系列的复杂程度低，和西门子PLC S7-200smart系列类似。西门子PLC S7-1200系列具有扩展性能，通讯功能强大，可以带的I/O点数较多，因此比西门子LOGO！应用的复杂程度高，能应用在中小型自动化控制系统中；而相比西门子PLC S7-1500系列，由于所带点数有限，同时不能像S7-1500系列CPU的运算功能强大，扩展性能不如S7-1500系列，因此它的应用复杂程度比S7-1500要低一些。从性能上讲，西门子PLC S7-1200系列与西门子PLC S7-200smart系列有相似之处，它们都是经济型好的产品，都具备一定的通讯能力和扩展功能，因此在某些项目中，这两款产品都能使用。
2．程序大小，I/O扩展能力，通讯能力等
西门子PLC S7-1200系列从程序大小，I/O扩展能力，通讯能力方面已经比西门子PLC S7-200系列高出很多，因此在西门子PLC S7-200系列应用的领域，使用S7-1200系列都能满足要求。除此之外，由于西门子PLC S7-200系列的产品即将停产，产品的备件和价格都受到影响，所以在项目中采购西门子PLC S7-1200系列就有了很大的优势。
3. 集成度
西门子PLC S7-1200系列的CPU上面集成有RS485通讯接口和以太网接口，用户可以方便的通过这些端口来实现相应的通讯任务。而此前的西门子PLC S7-200系列，为了实现以太网通讯，用户需要额外配置CP243-1模块；为了实现DP通讯，还需要配置EM277模块，这样就额外增加的成本。
在工业自动化控制领域，西门子PLC应用广泛，它具有多种功能，用户可以充分利用这些功能来实现各种控制逻辑。本文下面为您介绍一下西门子PLC的发展方向程序执行过程，供用户在调试过程中进行参考。
二、西门子PLC程序执行过程
1．输出处理
程序执行完毕后，将输出映象寄存器，即器件映象寄存器中的Y寄存器的状态，在输出处理阶段转存到输出锁存器，通过隔离电路，驱动功率放大电路，使输出端子向外界输出控制信号，驱动外部负载。
2．程序执行
根据PLC梯形图程序扫描原则，按先左后右先上后下的步序，逐句扫描，执行程序。遇到程序跳转指令，根据跳转条件是否满足来决定程序的跳转地址。从用户程序涉及到输入输出状态时，PLC从输入映象寄存器中读出上一阶段采入的对应输入端子状态，从输出映象寄存器读出对应映象寄存器，根据用户程序进行逻辑运算，存入有关器件寄存器中。对每个器件来说，器件映象寄存器中所寄存的内容，会随着程序执行过程而变化。
3．输入处理
输入处理也叫输入采样。在此阶段，顺序读入所有输入端子的通端状态，并将读入的信息存入内存中所对应的映象寄存器。在此输入映象寄存器被刷新。接着进入程序执行阶段。在程序执行时，输入映象寄存器与外界隔离，即使输入信号发生变化，其映象寄存器的内容也不会发生变化，只有在下一个扫描周期的输入处理阶段才能被读入信息。
、西门子PLC S7-1200程序上传步骤
在这里需要说明的是，如果用户在使用TIA Protal STEP7软件进行程序下载和上传时，STEP7的版本需要兼容，*使用同一个版本进行程序的下载和上传工作。例如：如果我们之前使用TIA Protal STEP7 V13版本进行程序的下载，那么在程序上传时同样需要使用V13版本的软件。
下面简单介绍一下上传程序的步骤
1. 硬件信息的上载操作
当用户将S7-1200系列的CPU与编程电脑完成物理连接后，而且该系列的扩展模块也都与S7-1200系列的CPU连接好以后，我们可以进行硬件上载的操作，步骤有：
（1）在TIA Protal STEP7 V13的软件中，双击“添加新设备”，在项目中插入一个未类型的S7-1200CPU；
（2）打开项目视图，点击“检测”，则此时开始硬件检测；用户可以通过检测窗口浏览到所检测到的设备，这时选择S7-1200，点击“上载”，即可完成S7-1200所有硬件的上传操作；
（3）硬件上传完成后，我们在设备视图中可以看到包括CPU，扩展模块等所有硬件的信息；
2. 程序块的上载
我们在之前实现的是项目中所有硬件信息的上载，在这个步骤之后，需要进行程序的上载，具体操作如下：
（1）在项目视图中，选择S7-1200的CPU，然后单击菜单目录中的“转到在线”；这时会弹出在线连接的对话框，此时我们需要选择编程设备中的网卡，并选择子网的设备，然后单击右下角的“转至在线”；
（2）在线后，选择上次图标的按钮，并在弹出的对话框中勾选“继续”，然后点击“从设备上传”。
（3）到这一步为止，我们就完成了S7-1200系列硬件信息和程序块的上传操作。
综上所述，本文简要介绍了西门子PLC其中一种系列-S7-1200的程序上传方法，具体到硬件上传和程序块的上传都有操作步骤，用户可以按照本文提供的方法进行项目的上传操作。如果用户需要更多的了解和使用西门子PLC系列
