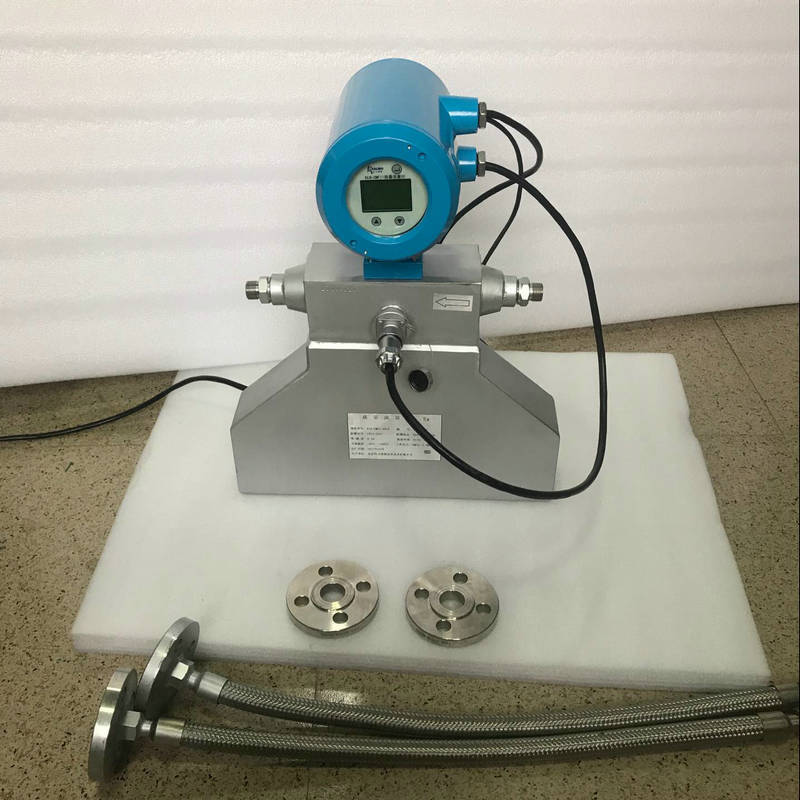

质量流量计
产品介绍

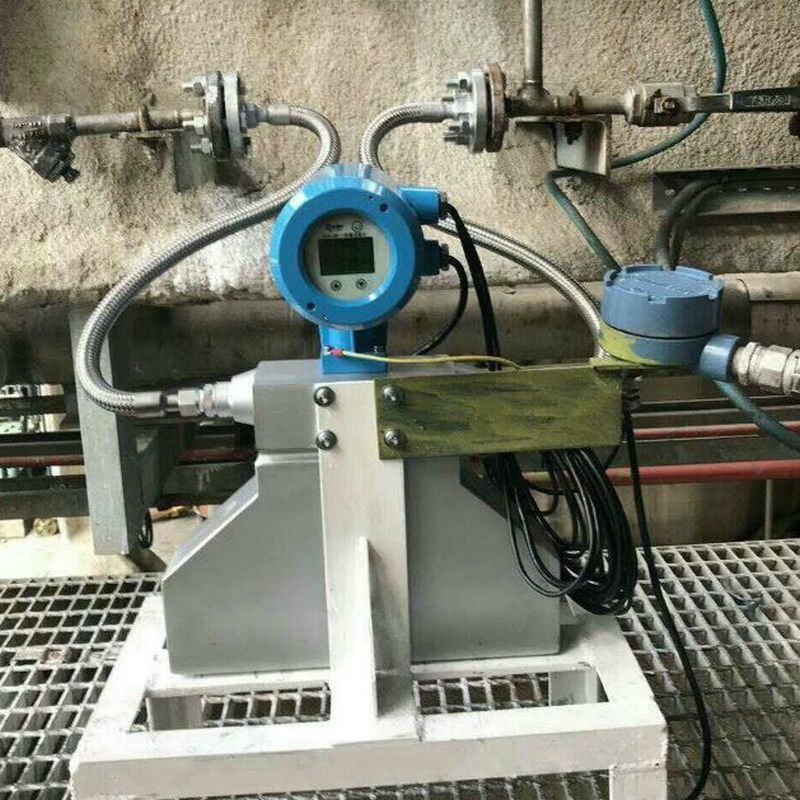

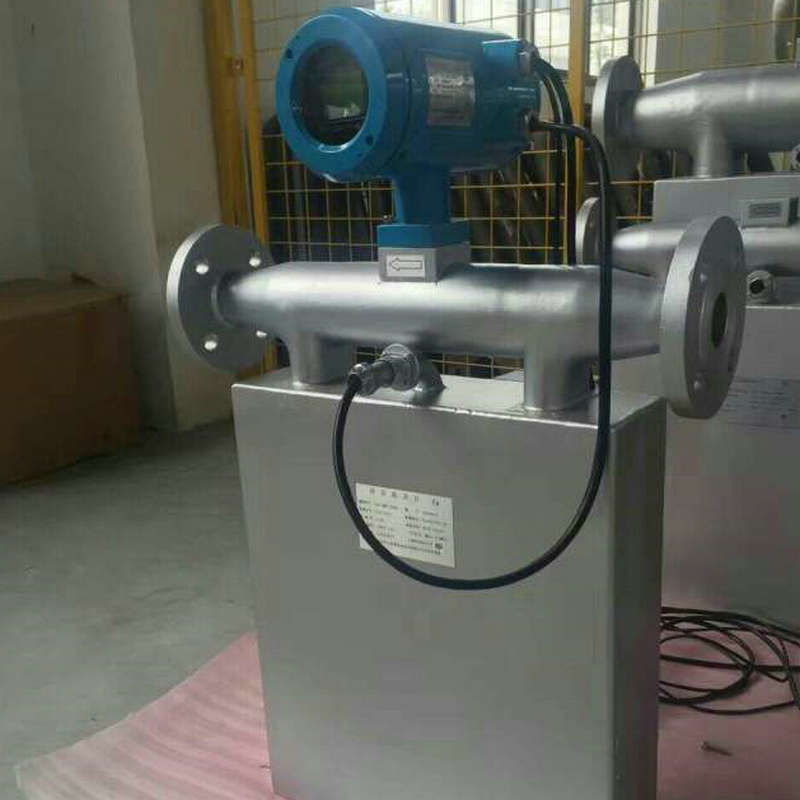

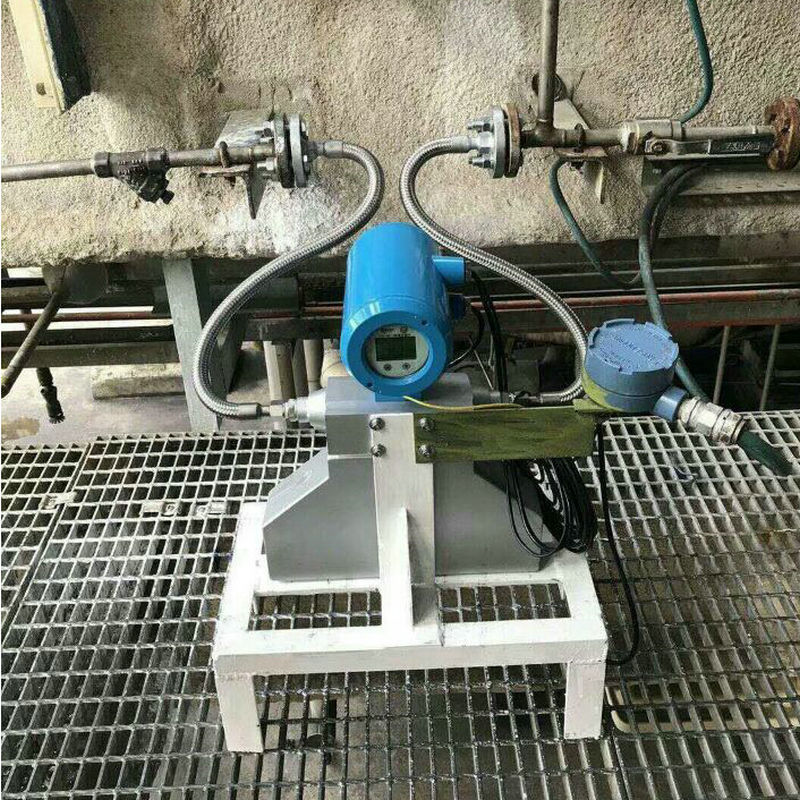

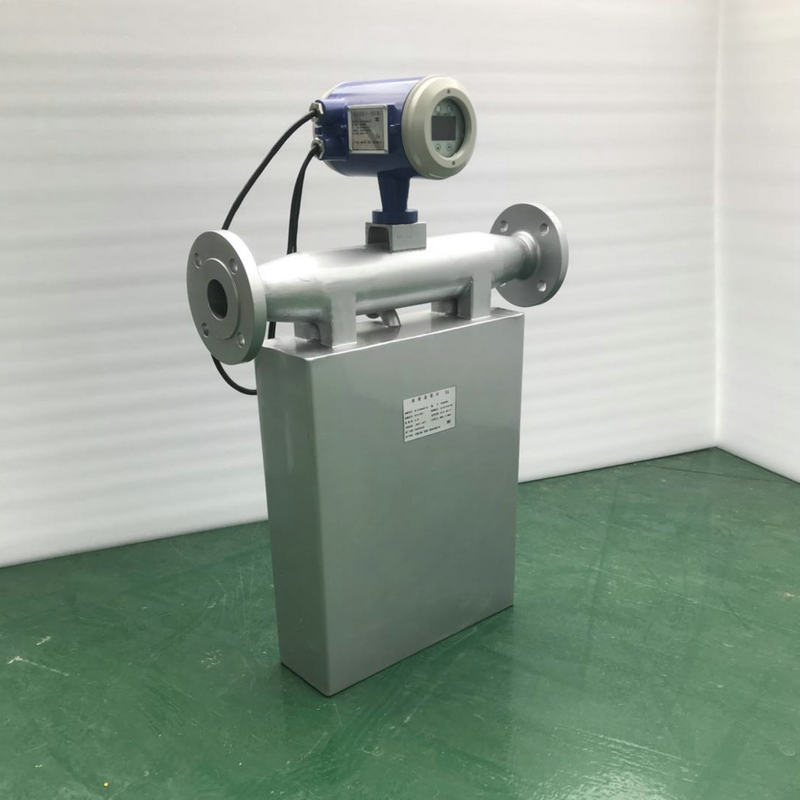

我公司产品是一种集多功能为一体的流量测控仪表，可直接测量流体的质量流量、密度和温度；智能化的流量变送器，可实现多种参数的显示和组态功能，输出形式多样，可中文（或英文）显示瞬时及累计流量、温度、密度、浓度及酒度等。其结构由传感器和变送器两部分组成。
产品已广泛应用于石油、化工、冶金、电力、食品、制药、环保和能源等领域。遍布30多省市。
测量原理
质量流量计的结构是双弯管结构，其测量原理是通过测量作用于双弯管上的科里奥利力（简称科氏力）来检测管道中的质量流量。
当满足两个条件：（1）双弯管以一定的频率振动，（2）管道中有流体流动时，就会产生一种新的力——科氏力，这个力是由管道振动和管道流体流动合成产生的附加力，这个力在弯管上产生了扭矩，使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。
产品技术参数（表一）
|
名称 |
参数 |
|
适用介质 |
常规液体、多项流液体、高黏度液体、含固体的浆液、密度较高的气体等 |
|
测量项目 |
瞬时流量、累计流量、温度、密度（各组分百分含量，酒度）等 |
|
显示 |
LCD（或LED）液晶中文（或英文） |
|
质量流量测量准确度 |
±[0.2% +(零点稳定度/瞬时质量流量× )] |
|
质量流量测量重复性 |
±(1/2)×[0.2% +(零点稳定度/瞬时质量流量× )] |
|
密度测量范围 |
0.2 g/cm3～3.5g/cm3 |
|
密度测量准确度 |
±0.002g/cm3 |
|
温度测量范围 |
-60℃～+200℃，（-60℃～+300℃，-200℃～+100℃） |
|
温度测量准确度 |
±1℃ |
|
压力等级 |
30 MPa，4.0MPa，2.5 MPa |
|
信号输出 |
4mA～20mA，0Hz～10kHz |
|
通讯方式 |
RS485/MODBUS或HART |
|
变送器形式 |
盘装柜式、现场安装式 |
|
材质 |
测量管316L，壳体304 |
|
防爆等级 |
ExibIIBT4Gb，ExdibIICT6Gb |
|
防护等级 |
IP67 |
|
批控继电器触点容量 |
24V/0.1A |
|
批控继电器触点形式 |
常开 |
|
工作环境温度 |
0℃～+40℃，（-40℃～+40℃） |
|
工作环境湿度 |
≤90%RH，非冷凝 |
|
大气压力 |
86kPa～106kPa |
|
变送器供电要求 |
电源电压: (24±10%)VDC，(220±10%)VAC |
|
整机功率 |
＜ 15W |
订货选型表格（表二）
|
规格型号 |
公称通径 |
流量范围（t/h） |
规格型号 |
公称通径 |
流量范围（t/h） |
||||||||
|
CMF-DN1 |
DN1 |
0～0.02 |
CMF-DN32 |
DN32 |
0～20 |
||||||||
|
CMF-DN2 |
DN2 |
0～0.06 |
CMF-DN 40 |
DN40 |
0～40 |
||||||||
|
CMF-DN3 |
DN3 |
0～0.35 |
CMF-DN 50 |
DN50 |
0～65 |
||||||||
|
CMF-DN6 |
DN6 |
0～0.7 |
CMF-DN 65 |
DN65 |
0～80 |
||||||||
|
CMF-DN10 |
DN10 |
0～1.2 |
CMF-DN 80 |
DN80 |
0～160 |
||||||||
|
CMF-DN15 |
DN15 |
0～6.4 |
CMF-DN 100 |
DN100 |
0～250 |
||||||||
|
CMF-DN20 |
DN20 |
0～8.0 |
CMF-DN125 |
DN125 |
0～280 |
||||||||
|
CMF-DN25 |
DN25 |
0～16 |
CMF-DN 150 |
DN150 |
0～550 |
||||||||
|
H |
结构形式 |
||||||||||||
|
H1 |
一体式 |
||||||||||||
|
H2 |
分体式 |
||||||||||||
|
|
P |
压力范围 |
|||||||||||
|
P1 |
2.5MPa(DN80~DN150) |
||||||||||||
|
P2 |
4.0MPa(DN15~DN65) |
||||||||||||
|
P3 |
4.0MPa，或30MPa（DN1~DN10） |
||||||||||||
|
P4 |
特殊定制 |
||||||||||||
|
|
T |
温度范围 |
|||||||||||
|
T1 |
(-60~200℃) |
||||||||||||
|
T2 |
(-60~300℃)高温型，（-200~100℃）低温型 |
||||||||||||
|
|
O |
输出 |
|||||||||||
|
O1 |
4~20mA，0~10KHz（脉冲） |
||||||||||||
|
O2 |
无 |
||||||||||||
|
|
C |
通讯 |
|||||||||||
|
C1 |
RS485/MODBUS |
||||||||||||
|
C2 |
HART |
||||||||||||
|
C3 |
无 |
||||||||||||
|
|
E |
防爆 |
|||||||||||
|
E1 |
本安型ExibIIBT4 Gb |
||||||||||||
|
E2 |
复合型ExdibIICT6 Gb |
||||||||||||
|
|
A |
精度 |
|||||||||||
|
A1 |
0.1~0.15% |
||||||||||||
|
A2 |
0.2% |
||||||||||||
|
|
B |
批量控制（特殊配置，定货时需说明） |
|||||||||||
|
B1 |
无批量控制功能 |
||||||||||||
|
B2 |
有批量控制功能 |
||||||||||||
|
|
P |
供电 |
|||||||||||
|
P1 |
24VDC |
||||||||||||
|
P2 |
220VAC |
||||||||||||
规格型号及基本参数表（表三）
|
规格型号 |
公 称 通 径 （mm） |
流 量 范 围 （t/h） |
计 量 范 围 （t/h） |
工 作 压 力 上 限 （MPa） |
零点稳定度 （t/h） |
流速因子 （h m/t s） |
|
DN1 |
1 |
0～0.02 |
0.002～0.02 |
4.0 |
0.000005 |
353.68 |
|
DN2 |
2 |
0～0.06 |
0.006～0.06 |
4.0 |
0.00002 |
88.419 |
|
DN3 |
3 |
0～0.35 |
0.035～0.35 |
4.0 |
0.00008 |
39.298 |
|
DN6 |
6 |
0～0.7 |
0.07～0.7 |
4.0 |
0.00016 |
19.649 |
|
DN10 |
10 |
0～1.2 |
0.12～1.2 |
4.0 |
0.0002 |
4.9122 |
|
DN15 |
15 |
0～6.4 |
0.64～6.4 |
4.0 |
0.0011 |
2.1832 |
|
DN20 |
20 |
0～8.0 |
0.8～8.0 |
4.0 |
0.0015 |
2.0921 |
|
DN25 |
25 |
0～16 |
1.6～16 |
4.0 |
0.002 |
1.0464 |
|
DN32 |
32 |
0～20 |
2.0～20 |
4.0 |
0.0025 |
1.0122 |
|
DN40 |
40 |
0～40 |
4～40 |
4.0 |
0.003 |
0.3654 |
|
DN50 |
50 |
0～65 |
6.5～65 |
4.0 |
0.006 |
0.2103 |
|
DN65 |
65 |
0～80 |
8.0～80 |
4.0 |
0.008 |
0.2091 |
|
DN80 |
80 |
0～160 |
16～160 |
2.5 |
0.01 |
0.0873 |
|
DN100 |
100 |
0～250 |
25～250 |
2.5 |
0.015 |
0.0544 |
|
DN125 |
125 |
0～280 |
28～280 |
2.5 |
0.02 |
0.0509 |
|
DN150 |
150 |
0～550 |
55～550 |
2.5 |
0.03 |
0.0239 |
选型方法
ANCMFI-DNXXX
产品规格
质量流量计
选择合适规格的流量计是安全运行和准确计量的前提。依据下面的选型方法，可以帮助用户正确选择质量流量计。在选型以前，应掌握选型参数：流量范围（ 流量、额定流量、常用流量、 小流量），管道尺寸（内径、外径），操作压力，允许压损，介质温度，介质密度（或比重）和粘度，介质允许流速，准确度。此外还应了解现场安装的要求：如电缆长度、信号的制式、防爆标志、环境条件等等。
公司产品的应用及发展

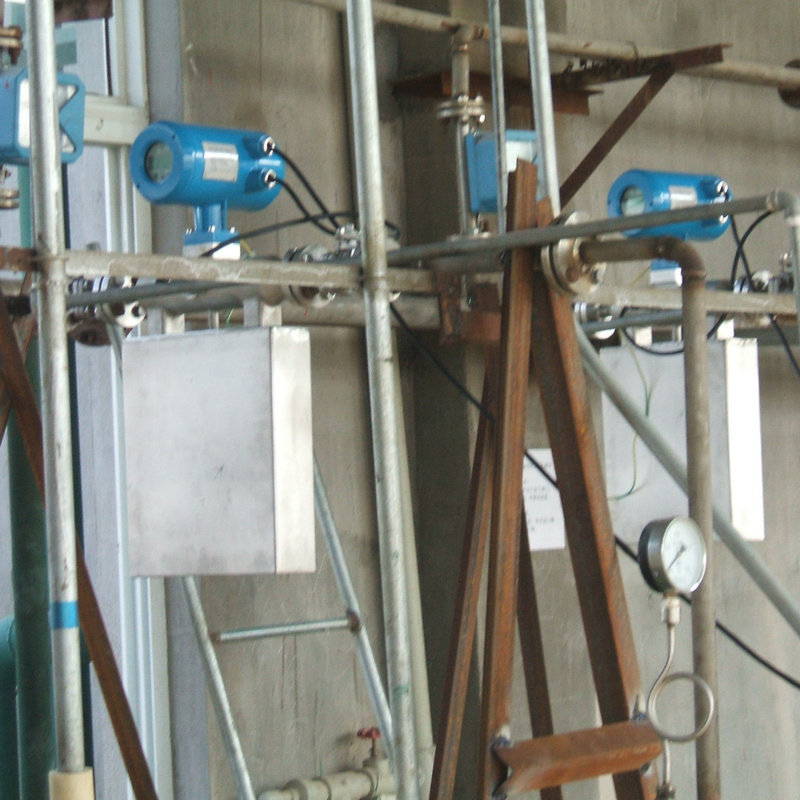

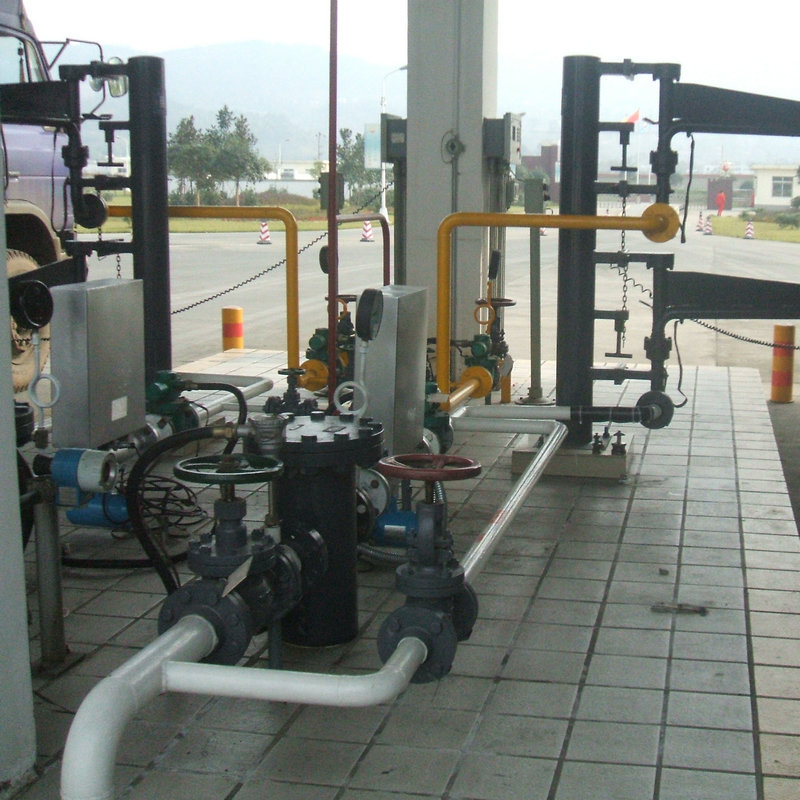

石化行业：化工原料，装车、装船贸易结算，移动车载式单井计量；
食品行业：酒度、淀粉乳的波美度、糖浆的糖锤度；果汁、植物油、食品添加剂；
制药行业：制药厂药液计量、医药化工；
环保行业：脱硫项目，污水处理项目；
科研高校：科研单位、高校等的科研项目；
炭黑行业：煤焦油、碳酸钾、蒽油等计量；
建材行业：沥青，石灰浆液，玻璃行业测煤焦油、重油等；

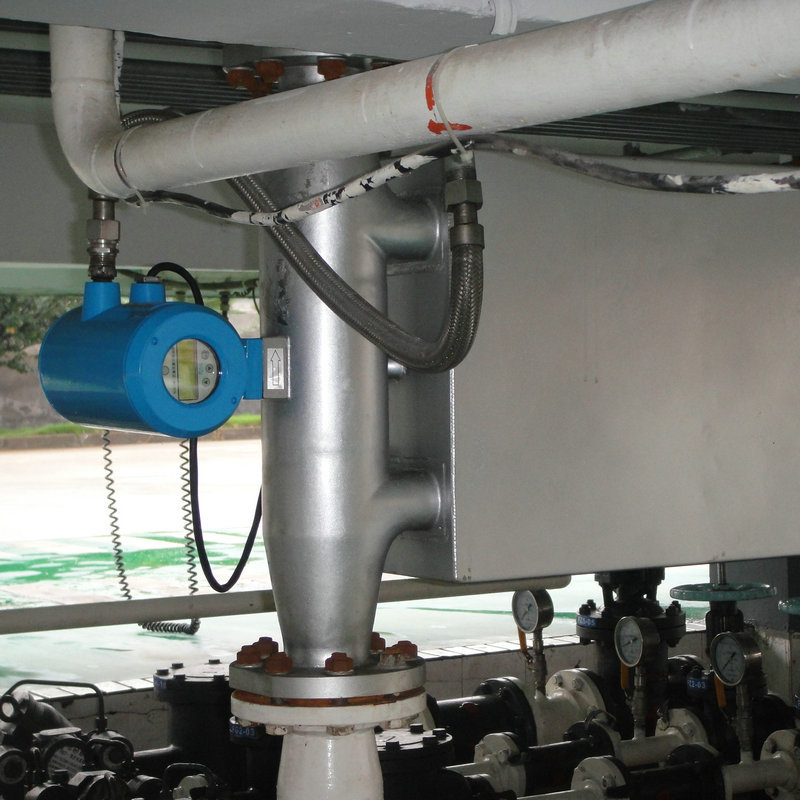

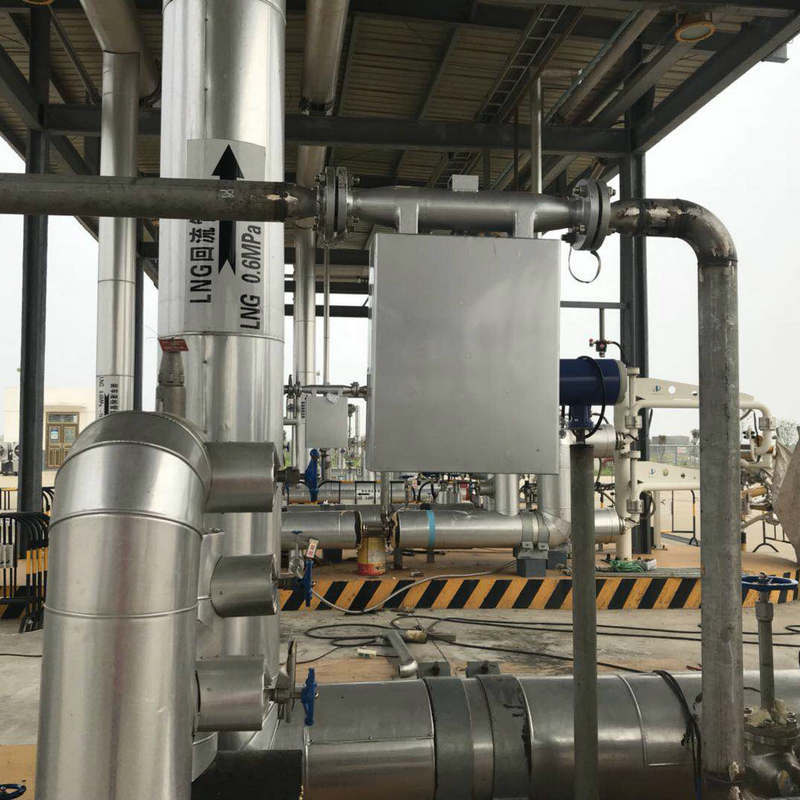

气体计量：乙烯、氯气、天然气、SF6气体（移动箱式装置）；
在线密度计：矿浆（铅矿、煤矿)，水泥浆(矿井、油田固井等），砂浆（光伏产业），脱硫石灰浆液（钢厂、电厂等）；
自控系统：*生产过程控制：通过控制阀或变频泵进行进料自动调节、定量加料；
