进口Eaton三通插装阀DGMC-3-AT-GW-41简要说明
插装阀原理:
插装阀在流体控制功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量控制阀和顺序阀。
通用性在流体动力回路设计和机械实用性的延伸，充分展示了插装阀对系统设计者和应用者的重要性。
由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀完全可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。

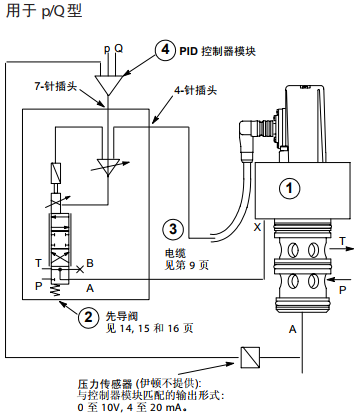

先导压力除了通过油口 “X”, 还由先导阀的 “B” 口通过三通插装阀中的第二个先导控制口 “B” 连接到阀芯的环状面积，
这样阀芯在两个方向的移动都受到先导压力的控制。
EPQ系列三油口插装阀基于二油口插装阀的一般设计概念，符合 ISO7368(DIIN24342)。
它们有相同的集成块表面安装接口。但三通阀芯腔孔的深度有变化，另外这些腔孔尺寸也与选择单或双先导控制型号有关。
见以下的“单／双先导控制” 。腔孔加工尺寸的全部细节在样本中给出。
三通功能通过闭式过渡特性提供在工作油口 “A” 和进油口 “P” 或出油口 “T”之间（根据阀芯位置）完全可控的节流作用。
在正常工况（即无液压先导压力）阀芯在弹簧作用下给出流道 “A”至 “T” ，这可用来作为 “故障保险” 工况。
这些阀供开环和闭环控制系统使用，这里给出的性能数据是当这些阀用于这类系统并采用合适的威格士先导阀和电控器时才具有的。
