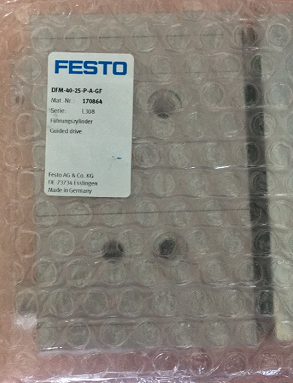

DFM-40-25-P-A-GF，170684驱动器
费斯托带导向的驱动器，带导杆
导向气缸
DFM-40-25-P-A-GF
产品代号: 170864
技术数据表
特性 值
货运日期 查看
从工作负载到连接板的重力中心距 50 mm
行程 25 mm
活塞直径 40 mm
驱动单元的运作模式 连接轭
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
导向 普通轴承导向
设计结构 导向
位置检测 用于接近式传感器
工作压力 1.5 ... 10 bar
*速度 0.8 m/s
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 1 – 低腐蚀影响
环境温度 -20 ... 80 °C
在终端位置的冲击能量 0.7 Nm
*允许扭矩负载 Mx与行程的关系 7.9 Nm
在规定的距离xs，*有用负载和行程的函数关系 180 N
6 bar时的理论作用力，回复行程 686 N
6 bar时的理论作用力，进程 754 N
移动质量 1,228 g
产品重量 2,217 g
其它可用接口 参见产品图纸
气动连接 G1/8
材料备注 符合 RoHS
材料信息，盖 锻造铝合金
材料信息，密封 NBR
材料信息，壳体 锻造铝合金
材料信息，活塞杆 高合金钢, 耐腐蚀
