完整介绍
小巧的机身中装载各种智能功能

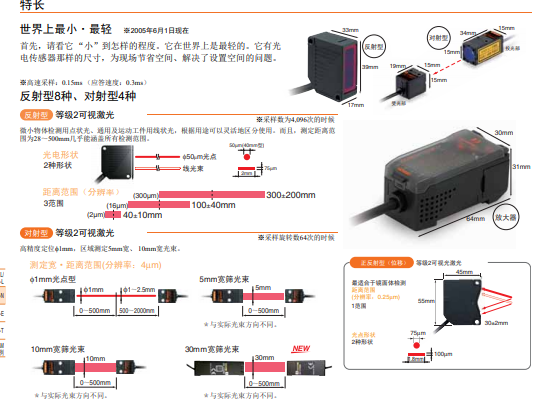

备有各种激光型
■世界*小·*轻、反射型8种、对射型4种。
■光量模式切换、高性能激光光电。
■「使用方便」的操作性增强。
■增加了 「均值保持」「延迟保持」功能。
■Smart Monitor V3登场。
产品特点描述
产品介绍
具有光量模式的高性能激光光电
利用激光光束的微小光点使光通量的检测成为可能。不是作为
位移计，而是作为高精度激光光电传感器使用于背景物体上有
无微小物体及颜色的差异检测上。另外，结合实际的应用，将
位移模式和光量模式的2个模式切换运用的更自如，可以设定
*合适的功能。
*注重 “使用方便性”
高功能·高性能简单化——
这就是ZX*的特长。
界面继承了本公司数字光纤放大器的设计理念。
体验出优越的操作性。
装载激光寿命监视器
自我检测激光二极管 （LD）
的寿命，并告知其结果。
一旦检测LD 退化（寿命），即
用副数字显示来告知。因为有
充裕时间知道其寿命，因此，
可以以防万一而事先做好对
应。
示教功能
定位/2点/自动
装备了类似于光电传感器的3种示教功能。
安装方向自在
安装侧视附属装置 （另售），使各式各样的安装为可能。
分辨率监控
通过检测要试验的工件，可以简单地知道分辨率。
通过显示分辨率，可以把握阈值设定地充裕度，准确地进行检
测。
不需要数字控制器的演算设定
只须将演算单元夹在放大器间，就可以把2台传感器的演算结
果显示在通道2的放大器上。设定只需要输入单个放大器所需
要的参数即可。
定位示教
适合于高精度的定位用途。
2电示教
适合于2点间的微小段差等的检测。
自动示教
适合于不需工件停止，进行示教的用途
项目 型号 ZX-LDA11-N ZX-LDA41-N
测定周期 150μs
设定可能平均次数＊1 1/2/4/8/16/32/64/128/256/512/1,024/2,048/4,096次
温度特性 反射型探头连接：0.01％F.S./℃、对射型探头连接：0.1％F.S/℃
线性输出 ＊2 4～20mA/F.S. *负荷阻抗300Ω±4V(±5V、 1～5V ＊3)输出电阻抗100Ω
判定输出 （HIGH/PASS/
LOW：3输出）＊1
NPN集电极开路输出 DC30V 50mA以下
残留电压1.2V以下
PNP集电极开路输出DC30V 50mA以下
残留电压2V以下
激光OFF输入/
零复位输入/
定时输入/复位
ON时:0V短路或1.5V以下,
OFF时:开放(漏电流0.1mA以下)
ON时:电源电压短路或电源电压-1.5V以内,
OFF时:开放(漏电流0.1mA以下)
功能
测定值显示/设定值·光通电值·分辨率显示/定标/显示消灯模式/ECO模式/显示位数变更/
样本保持/峰值保持/谷值保持/峰值对谷值保持/自动峰值保持/自动谷值保持/强度模式/
零复位/初始复位/ON延迟计时/OFF延迟计时/单触发计时/微分/灵敏度选择保护钳式转换/阈值直接设定/
定位示教/2点示教/自动示教/Hys宽度可变/定时输入/复位输入/监控焦点/(A-B)演算＊4/(A+B)演算 ＊4/
互相干扰 ＊4/激光退化化检测/零复位存储/功能固定
产品数据表
显示灯 动作显示灯:high(橙色)、 pass(绿色)、 low(黄色)、 7区分数字主显示(红色)、
7区分数字伺服显示(黄色)、激光 ON(绿色)、归零(绿色)、允许显示(绿色)
电源电压 DC12～24V±10％ 脉动(p-p)10％以下
消耗电流 电源电压DC24V时， 140mA以下 （连接传感器时）
周围温度 动作时：0～＋50℃、保存时：-15～＋60℃ （不结冰、结露）
周围湿度 动作时、保存时：35～85％RH （不结露）
绝缘阻抗 20MΩ以上 （DC500V兆欧表）
耐电压 AC1,000V 50/60Hz 1min
振动(耐久) 10～150Hz 复振幅0.7mm X、 Y、 Z各方向 80min
