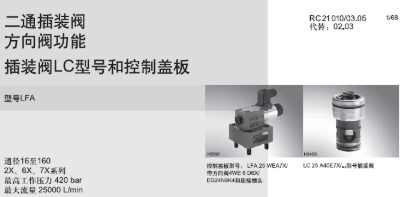

力士乐插装阀主要说明；LC32A10D7X/ R900912588
基本组件
组件由阀芯、阀套、弹簧和密封圈组成。根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。三种组件均有两个主油口A 和B、一个控制口x 。
插装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。
在常被忽视的工业领域中，插装阀的应用在不断的扩大。
规格 NG16 至 160
标准插装按 DIN ISO 7368（至规格 100）
标准面积比例 2:1 和 14.3:1
标准化“高流量”
阀锥带和不带缓冲轴颈
不同的开启压力
控制盖，可选带
? 集成式座阀/切换阀
? 上装的换向座阀/换向滑阀或二者的组合
? 限制开关监控
? 行程限制
多样的喷嘴配置
杆密封，可选
高压款式请询问
特殊介质（例如：乳液，水）请询问
型号 LC..A、LC..B（插装组件）和 LFA（控制盖）
规格 16 25 32 40 50
工作压力 pmax bar 420 420 420 420 420
流量 qV max l/min 320 800 0
规格 63 80 100 125 160
工作压力 pmax bar 420 420 420 420 420
在安装二通插装阀之前应该进行以下工作
（1）检查插孔的尺寸，如内径、各台阶的深度、倾角等。
（2）检查插孔的粗糙度，必须清除倒角处和交口处的棱角或毛刺，以免损伤插装组件的密封圈。
（3）用的检具检查插孔的同心度。
（4）检查各元件的型号及各密封圈，必要时进行拆洗、更换并进行性能测试。
（5）清洁阀块和各元件。
安装二通插装阀时，应先在插孔内和插装组件的外圈（特别是密封圈处）涂上润滑脂或机油，再把插装组件放入插孔内，用橡皮锤敲入或用盖板螺钉压入插孔内，用内六角螺钉把控制盖板固定，总线后安装先导控制阀。
力士乐插装阀主要说明；LC32A10D7X/ R900912588
