不锈钢耐腐蚀气缸;97A2A063A0160
技术数据表
尺寸表
Ø ØA AM ØB2 EE KK SW SW1 KW1 SW2 U1 WH L1+ L2+ L3+ LU XG TD TL UT
63 20 32 68 G3/8 M16x 22.5 158 135.5 95
系列综合参数
结构形式 端盖与缸筒螺纹连接，连接处采用特氟龙 O 型圈
工作方式 单作用和双作用
材料 AISI 304 不锈钢缸筒、端盖和活塞杆
聚氨酯杆端密封件，丁腈橡胶活塞密封件
NSF H1 油脂（可满足食品行业的应用）
安装方式 耳轴销，耳轴
行程 25 ÷ 800 mm
工作温度 0 ÷ 80°C（干燥空气为 -20°C）
工作压力 1 ÷ 10 bar
速度 10 ÷ 1000 mm/s（空载）
介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

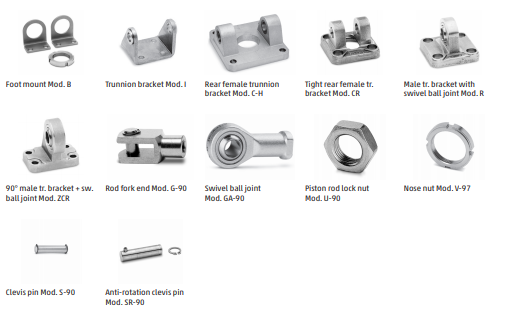

本产品的安装附件
97系列不锈钢气缸
单作用和双作用，带缓冲，磁性。
ø32，40，50，63毫米
97系列不锈钢气瓶可以
用于高要求的关键应用
需要耐腐蚀等级
（例如：近海，海军，食品行业）。
这些气瓶通常配备
带有中风减震功能
通过末端的螺丝进行调节
块。
为了减轻冲击
这些缸上的活塞
还配备机械
缓冲。
»干净的设计
»不锈钢AISI 304
»可调行程
缓震
一般数据
结构类型端块通过中间的特氟龙环拧到管上
操作单作用和双作用
不锈钢AISI 304材质的端块，管子，棒
PU中的活塞杆密封，NBR中的活塞密封
塑料导向元件，NSF H1的润滑剂
安装螺纹前后锁紧环的类型
前盖末端的销钉
后公铰链
铰接后部公铰链
后母铰链
行程*小-*25÷800 mm
工作温度0°C÷80°C（干燥空气-20°C）
工作压力1÷10 bar
速度10÷1000 mm / sec（空载）
流体过滤空气，无润滑。
如果使用润滑空气，建议使用ISOVG32油。
一旦施加润滑，就不应中断。
