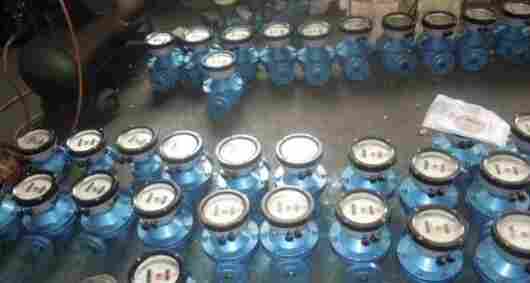

柴油油耗检测流量计是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。柴油油耗检测流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。与普能机械批控器或电子批控器组合，可实现不同型式的灌装，批控等多种功能。
产品特点： LC-A型 铸铁柴油油耗检测流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量LC-E型 铸钢柴油油耗检测流量计，用于高压、低腐蚀性介质的计量LC-B型 广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
柴油油耗检测流量计适用领域：
J-KM-LC系列柴油油耗检测流量计测量精度高、流量范围宽、重复性好；螺旋转子转动均匀、震动小、寿命长；对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量；结构简单、外形尺寸小、重量轻；安装容易，表前不需要安装直管段。
柴油油耗检测流量计主要用于测量高粘度的介质，产品广泛应用于石油、石化、天然气、化工、造纸等行业，用于测量小管径的微小流量计量。
柴油油耗检测流量计基本参数：
口径范围：DN10-DN200
精度等级：0.5级、0.2级（一般在-10℃~+60℃）
材质：铸铁、铸钢、不锈钢
适用介质温度：-20℃～+80℃，在加散热器情况下可达200℃
防爆等级：ExiaIICT6
测量范围：见下附表
柴油油耗检测流量计流量范围：
表1——标准型柴油油耗检测流量计测量范围
公称通径 仪表材质 不同粘度下测量范围（m3/h） 耐压等级
MPa
0.6～2mPa．s 2～8 mPa．s 8～200 mPa．s
DN10 铸铁 无 0.08-0.4 0.04-0.4 1.6/6.4
DN15 铸铁/铸钢 无 0.3-1.5 0.15-1.5 1.6/6.4
不锈钢 0.5-1.5 0.3-1.5 0.25-1.5 1.6
DN20 铸铁/铸钢 0.75-3 0.4-3 0.3-3 1.6/6.4
不锈钢 1-3 0.6-3 0.5-3 1.6
DN25 铸铁/铸钢 1.5-6 0.8-6 0.6-6 1.6/6.4
不锈钢 2-6 1.2-6 1-6 1.6
DN40 铸铁/铸钢 3-15 2-15 1.1-15 1.6/6.4
不锈钢 2.5-20 2-20 1.5-20 1.6
DN50 铸铁/铸钢 4.8-24 3-24 2.4-24 1.6/6.4
不锈钢 8-24 4.8-24 4-24 1.6
DN65 铸铁 8-40 5-40 4-40 1.6/6.4
不锈钢 15-40 8-40 6.5-40 1.6
DN80 铸铁/铸钢 12-60 8-60 6-60 1.6/6.4
DN100 铸铁/铸钢 20-100 13-100 10-100 1.6/6.4
DN150 铸铁/铸钢 38-190 24-190 19-190 1.6/2.5
DN200 铸铁/铸钢 68-340 45-340 34-340 1.6/2.5
适用条件：
被测液体温度：-20℃～+100℃
精度等级：0.5级
表2——高温型柴油油耗检测流量计测量范围
公称通径 仪表材质 不同粘度下测量范围（m3/h） 耐压等级
MPa
0.8～2mPa．s 2～8 mPa．s 8～200 mPa．s
DN15 铸铁/铸钢 0.45-1.35 0.36-1.35 0.18-1.35 1.6/6.4
DN20 铸铁/铸钢 0.9-2.7 0.48-2.7 0.36-2.7 1.6/6.4
DN25 铸铁/铸钢 1.8-5.4 0.96-5.4 0.27-5.4 1.6/6.4
DN40 铸铁/铸钢 3.6-13.5 2.4-13.5 1.8-13.5 1.6/6.4
DN50 铸铁/铸钢 5.8-21.6 3.6-21.6 2.9-21.6 1.6/6.4
DN65 铸铁 9.6-36 6-36 4.8-36 1.6/6.4
DN80 铸铁/铸钢 15-54 9.6-54 7.2-54 1.6/2.5
DN100 铸铁/铸钢 24-90 22-90 12-90 1.6/2.5
适用条件：
1．被测液体温度：+100℃～+200℃
2．精度等级：0.5级

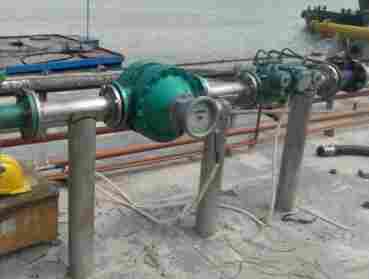

柴油油耗检测流量计安装注意事项：
J-KM-LC系列柴油油耗检测流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。柴油油耗检测流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。
J-KM-LC系列柴油油耗检测流量计安装与使用
1.仪表安装的方向应使仪表壳体上所示箭头方向与液体流动方向一致，安装位置应注意便于读数（见下图）
2.仪表尽量安装在常温场合，不要安装与有害气体及强烈热辐射的场合，防止仪表计数器部分受损害。
3.仪表中的椭圆齿轮轴尽可能安装成水平位置，即刻度盘应安装成垂直位置（分度“0”）应在上面，以减少椭圆齿轮与壳体间的摩擦，降低零件的磨损。由于安装位置不同，为了便于读数，可将计数器（表头）旋转90°或180°（见下图）。
4.仪表安装前，管道必须清洗，在整个管路系统中， 若无严格的过滤装置时，应在仪表前安装过滤器，以防杂质进入表内。
5.仪表应安装在泵的出口端，流量调节阀应安装在仪表的下游。使用时先打开上游截止阀，然后缓慢开启下游流量调节或截止阀。严禁突然开启或关闭。
按照要求正确安装后的柴油油耗检测流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的柴油油耗检测流量计对*小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。其次，使用柴油油耗检测流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，柴油油耗检测流量计在仪表所规定的使用温度范围内使用。长期使用后的柴油油耗检测流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许*定期进行。
售后服务和产品质量*书
一、 服务* 1. 售前服务 1) 热情接待用户的来访，迅速处理用户的来电、来函、*及其它咨询。 2) 欢迎用户来我单位考察，我们愿意提供有关产品的技术资料，并及时提 供各种技术咨询及解答用户疑问。如果用户需要，我们将帮助不熟悉产品的用户选择*合适的产品、正确的规格、型号。 3) 我们将免费对用户进行机械操作、保养和维修技术培训。
2. 售中服务 1) 合同签订后，欢迎用户来我单位监造。对用户派驻人员提出的有关产品 制造质量的合理意见，我们将及时改进，并对派驻人员积极配合，提供工作和生活上的方便。 2) 严格按合同技术要求、*有关标准及企业标准组织生产，保质保量， 准时在约定地点交货。 3) 在产品出厂前，可根据用户要求，通知用户派人共同检验，我们将为用 户派来的人员提供生活和工作上的方便
怎样利用椭圆齿轮流量计测量大粘度液体？
椭圆齿轮流量计由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔(由于齿轮的转动，所以不是*密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的量。
因此，从椭圆齿轮流量计的测量原理中不难发现，它是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的，与流体的流动状态无关。
在用椭圆齿轮流量计测量粘度大的液体时，从齿轮和计量空间隙中泄漏出去的泄漏量就少，因此被测量的液体，其粘度愈大，泄漏误差愈小，对测量愈有利，测量精度也就愈高。可以说椭圆齿轮流量计是测量高粘度液体流量的*选择。
在此，要提醒广大用户的是，对于有固体颗粒的流体，不宜采用椭圆齿轮流量计，因为固体颗粒会将齿轮卡死，从而导致无法测量流量；还要注意的是，对于液体中夹杂有气体的介质，也不建议使用椭圆齿轮流量计，它的测量误差会相当大。 --> 椭圆齿轮流量计是一种容积式流量计，又被称之为排量流量计。它是流量计中测量精度较高的一类流量仪表。
椭圆齿轮流量计由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔(由于齿轮的转动，所以不是*密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的量。
因此，从椭圆齿轮流量计的测量原理中不难发现，它是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的，与流体的流动状态无关。
在用椭圆齿轮流量计测量粘度大的液体时，从齿轮和计量空间隙中泄漏出去的泄漏量就少，因此被测量的液体，其粘度愈大，泄漏误差愈小，对测量愈有利，测量精度也就愈高。可以说椭圆齿轮流量计是测量高粘度液体流量的*选择。
在此，要提醒广大用户的是，对于有固体颗粒的流体，不宜采用椭圆齿轮流量计，因为固体颗粒会将齿轮卡死，从而导致无法测量流量；还要注意的是，对于液体中夹杂有气体的介质，也不建议使用椭圆齿轮流量计，它的测量误差会相当大。
