一、概述
我们具有独立的产品设计、制造体系，能够提供多种材料、口径和连接方式，还提供与之相配套的转换器、显示仪表和流量计算机等。

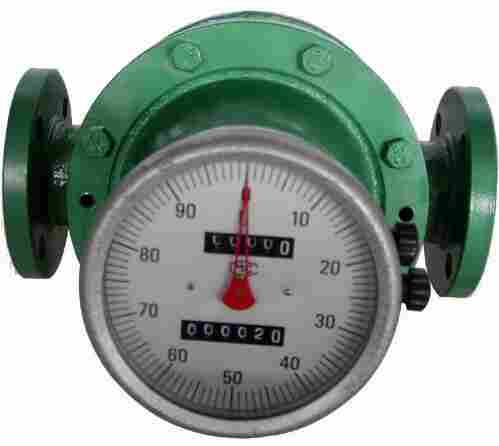

DN150柴油流量计的工作原理是液体推动一对椭圆齿轮转动；每个腔体的容积是固定体积；齿轮转速引出，传感器发出同步脉冲计数，椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的量。若附加发信装置后，再配以电显示仪表可实现远传只是瞬时流量或累积流量。
典型应用:
DN150柴油流量计主要用于测量高粘度的介质，产品广泛应用于石油、石化、天然气、化工、造纸等行业，用于测量小管径的微小流量计量。
主要优点：
◆口径从10~150mm；
◆外壳材质有多种供选择：铝、不锈钢及中高压不锈钢、PPS、青铜等；
◆轴承材质有多种供选择：陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等；
◆轴的材质：316不锈钢；
◆ O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择；
◆量程比10：1,*可达50：1；
◆精度为±1%和±0.5%两种，重复性±0.03%；
◆安装时直管段要求：5D＋3D，需加装过滤器；
◆粘度*可达1,000 000CP；
◆压力等级*可达551bar；
◆耐温等级*可达-10~60℃；
二、技术性能特点
2.DN150柴油流量计的特点
流量测量与流体的流动状态无关，这是因为DN150柴油流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。DN150柴油流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。DN150柴油流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
三、工作原理
DN150柴油流量计的工作原理 DN150柴油流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，如下图所示：
DN150柴油流量计工作原理图
四． DN150柴油流量计的安装与使用注意
DN150柴油流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。DN150柴油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。相关安装尺寸参见对应章节。
按照要求正确安装后的DN150柴油流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的DN150柴油流量计对*小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。其次，使用DN150柴油流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，DN150柴油流量计在仪表所规定的使用温度范围内使用。长期使用后的DN150柴油流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许*定期进行。
二、技术参数
1 铸铁型 铸钢型 铸铁轻型DN150柴油流量计
2 铸铁高温型、铸钢高温型DN150柴油流量计
|
|
LC-TA铸铁高温型 |
LC-TE铸钢高温型 |
||
|
公称压力Mpa |
1.6 |
6.4 |
||
|
温度范围℃ |
+100-+180 |
|||
|
精度等级 |
0.5 0.2 |
|||
|
流量范围m3/h |
||||
|
|
被测液体黏度 |
|||
|
口径(mm) |
0.8-2mpa.s |
2-8mpa.s |
8-200mpa.s |
|
|
10 |
|
0.08-0.4 |
0.04 |
|
|
15 |
0.45-1.35 |
0.36-1.35 |
0.18-1.35 |
|
|
20 |
0.9-2.7 |
0.48-2.7 |
0.36-2.7 |
|
|
25 |
1.8-5.4 |
0.96-5.4 |
0.72-5.4 |
|
|
40 |
3.6-13.5 |
2.4-13.5 |
1.8-13.5 |
|
|
50 |
5.8-21.6 |
3.6-21.6 |
2.9-21.6 |
|
|
80 |
15-54 |
9.6-54 |
7.2-54 |
|
|
100 |
24-90 |
22-90 |
12-90 |
|
3 铸铁高粘型，铸铁高粘型DN150柴油流量计
|
|
LC-NA铸铁高粘型 |
LC-NE铸钢高粘型 |
|
|
公称压力MPa |
1.6 |
6.4 |
|
|
温度范围℃ |
-10-+80 +100-+180 |
||
|
精度等级 |
0.5 0.2 |
||
|
流量范围 m3/h |
|||
|
被测液体粘度mpa.s |
|||
|
口径(mm) |
200-2000mpa.s |
||
|
10 |
0.02-0.2 |
||
|
15 |
0.075-0.75 |
||
|
20 |
0.15-1.5 |
||
|
25 |
0.3-3 |
||
|
40 |
0.75-7.5 |
||
|
50 |
1.2-12 |
||
|
80 |
3-30 |
||
|
100 |
5-50 |
||
4 不锈钢型DN150柴油流量计
|
|
LC-B不锈钢型 |
||
|
公称压力Mpa |
2.5 |
||
|
温度范围℃ |
0~+80 |
||
|
精度等级 |
0.5 0.2 |
||
|
流量范围 m3/h |
|||
|
被测液体粘度mpa.s |
|||
|
口径(mm) |
0.6-2 |
2-8 |
8-200 |
|
15 |
0.5-1.5 |
0.3-1.5 |
0.25-1.5 |
|
20 |
1-3 |
0.6-3 |
0.5-3 |
|
25 |
2-6 |
1.2-6 |
1-6 |
|
40 |
1.5-15 |
1.5-15 |
1.5-20 |
|
50 |
2.4-24 |
2.4-24 |
1.5-25 |
|
80 |
12-60 |
10-60 |
7-60 |
三．LCB保温系列流量计（标准型+保温夹套）
■概述
为便于对常温下易于凝固、某一温度下易于凝结、结晶的介质在管道内能正常输送以及流量检测，往往需要对系统管道貌岸然中的介质进行加热，使介质深化并保温。但由于安装DN150柴油流量计外不允许直接通以蒸汽（目的是防止损坏流量计），为此我厂设计了LCB系列产品，即在LC系列流量计壳体外增加保温夹套，可用热水、热油或低于180℃的蒸汽通入保温夹套，使流量计（或过滤器）内已凝固的介质溶化，并保持一定温度，从而保证流量计正常动行。
DN150柴油流量计前安装的过滤器可采用保温夹套的结构形式，用户需要可特殊订货。
保温夹套公称压力为1.0MPa
特点
流量测量与流体的流动状态无关，这是因为DN150柴油流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。
DN150柴油流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。
安装
DN150柴油流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。
DN150柴油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。
