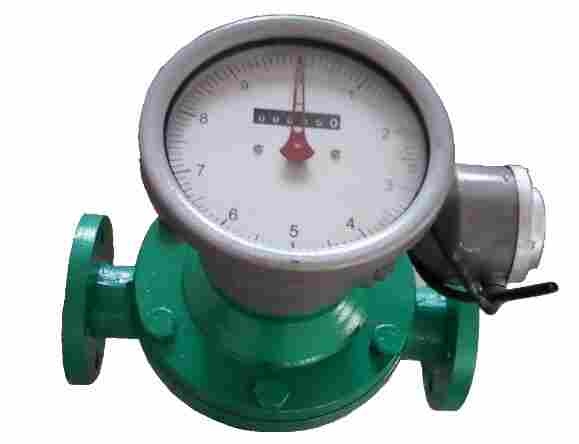

柴油流量表 它具有度高、可靠性好、寿命长、量程范围大、压力损失小、粘度适应强等优点，测量基本上不受温度、压力变化的影响，且安装方便。主要用于测量石油制品的累积流量，也可用于其他化工溶液（腐蚀性介质除外）的计量。该流量计系直读累积式流体流量计，是由装有一对椭圆齿轮转自的计量室、密封联轴器（小口径流量计采用灵敏度高的磁性联轴器）和技术机构组成。
柴油流量表是容积式流量计的一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积量。它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。柴油流量表可以选用不同的材料（铸铁、铸钢、304不锈钢、316不锈钢）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。
【柴油流量表工作原理】
流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是*密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的量（原理见图）。流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。
Q=4nυ0
式中：
n——椭圆齿轮的旋转频率(转/秒)；
υ0——半月形部分的容积．
就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行量的显示。
远传显示主要是通过减速后的齿轮带动*磁铁旋转，使得弹簧继电器的触点以与*磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表．
工作原理编辑
流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是*密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的量（原理见图）。流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。
柴油流量表工作原理
柴油流量表工作原理
柴油流量表的工作原理
LY-LC和AFLC系列柴油流量表的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动轮2作逆时针方向转动，这时1为主动轮，2为从动轮，在 (b)上所示为中间位置，1和2均为主动轮；而在（c）上所示位置，P1和P2作用在1轮上的合力矩为零，作用在2轮上的合力矩使2轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时2为主动轮，1为从动轮，与 (a)上所示情况刚好相反．如此往复循环，轮1和轮2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口．显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1/4周的情况，而其所排出的被测介质为一个半月形容积．所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过椭圆齿轮流星计的体积流量Q为：
Q=4nυ0
式中：
n——椭圆齿轮的旋转频率(转/秒)；
GPI GM系列柴油流量表.jpg
GPI GM系列柴油流量表.jpg
υ0——半月形部分的容积(贝。)．
这样，在柴油流量表的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。
柴油流量表流量信号(即椭圆齿轮的旋转速度n)的显示，有就地显示和远传显示两种。
就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行量的显示。
远传显示主要是通过减速后的齿轮带动*磁铁旋转，使得弹簧继电器的触点以与*磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表．
【柴油流量表选型要点】
1：介质：介质的粘度系数和是否具有腐蚀性是否易燃易爆。
2： 温度：介质温度与环境温度。
3：压力：铸铁耐压1.6MPA，铸钢和不锈钢可耐压2.5MPA 4.0MPA 6.3MPA其他压力另议。
4：流量：需提供管道口径和连接方式和大概的流量区间。
5：精度：精度等级分为0.2%和0.5%。
6 : 信号类型：是否需要输出信号，输出的信号类型和防爆要求。
系列柴油流量表外形尺寸表（铸铁、不锈钢）
单位：mm
|
型 号 |
公称通径Dg |
长L |
宽H |
高B |
中心高A |
法兰D |
法兰孔D1 |
螺栓孔n-φ |
|
LC-15 |
15 |
180 |
124 |
205 |
158 |
95 |
65 |
4-φ14 |
|
LC-20 |
20 |
180 |
124 |
225 |
168 |
105 |
75 |
4-φ14 |
|
LC-25 |
25 |
245 |
184 |
240 |
171 |
115 |
85 |
4-φ14 |
|
LC-40 |
40 |
250 |
184 |
270 |
187 |
145 |
110 |
4-φ18 |
|
LC-50 |
50 |
340 |
255 |
305 |
210 |
160 |
125 |
4-φ18 |
|
LC-80 |
80 |
420 |
310 |
390 |
260 |
195 |
160 |
8-φ18 |
|
LC-100 |
100 |
440 |
330 |
440 |
280 |
215 |
180 |
8-φ18 |
|
LC-150 |
150 |
450 |
360 |
470 |
290 |
285 |
240 |
8-φ23 |
LC系列柴油流量表尺寸表(铸钢)
单位：mm
注：铸钢流量计用于高压（6.4MPa、低腐蚀介质的计量）
【柴油流量表的安装】
1、安装前应清洗管道，并在流量计前安装过滤器，以防止杂物进入流量计。被测液体含有气体时，应安装空气分离器。
2、应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与地平面垂直。调节流量和启动，关闭的阀门应分别安装在流量计的进出口端。
3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
4、连续流程的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修。在垂直管道上流量计，应装在旁路管道中以防止杂物落入仪表内。
5、流量计在正确安装的条件下，为便于读数，可根据需要将计数器旋转180o或90o安装要求见图3
注意： 1.严禁用水测试流量计。2.启动或停止时，启闭阀门应缓慢，防止突然冲击，并应防止倒流。3.流量计进行检修时，不得将后盖拆卸，以免重装时产生精度变化而影响以便准确度。
