靶式流量计（脏污介质）的结构形式：
1、法兰管道式 2、高/低温型 3、温压补偿型
WF系列智能靶式流量计以其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。
◆ 管径范围宽：Φ15~Φ500至更大；
◆ 温度范围广：-20 ~ 500℃；
◆ 适用多种介质：气体、蒸汽；
◆ 适用于低流速介质，其可测量*低流速为0.08m/s。
【靶式流量计（脏污介质）参数】
|
产品名称
|
靶式流量计，力感应式流量计
|
|
适用介质
|
气体、液体、蒸汽
|
|
管径(DN)
|
DN15～DN500mm至更大
|
|
公称压力
|
0.6～42MPa （指连接法兰公称压力，非介质的工作压力）
|
|
工况温度
|
-20～+500℃（需更高温度请与工厂联系）
|
|
测量精度
|
±0.2～±1.5%FS
|
|
量程范围
|
1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
|
|
壳体材质
|
碳钢；不锈钢；
|
|
供电方式
|
内置3.6VDC锂电池（可用两年）；外供24VDC；
|
|
输出信号
|
4～20mA二线制；脉冲0～1000HZ；RS485；HART
|
|
防护等级
|
IP65；IP67
|
|
防爆标志
|
本安型ExiallCT4；隔爆型ExdllCT4
|
|
表头显示
|
累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检
|
|
连接方式
|
管道法兰式(DN15-500mm)；
|
|
安装要求
|
可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）
|
|
特殊连接
|
（需特殊连接定货时请说明）
|
【产品特点】
无可动部件，耐脏污，安装简便免维护
可选用多种防腐及耐高低温材质（如哈氏合金，钛等）
整机全密封无死角，无任何泄漏点，可耐42MPa高压
压力损失小，仅为标准孔板的1/2△P左右
传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
适用介质范围广：能准确测量各种温度下的气体、液体、蒸汽流量，可测二相流

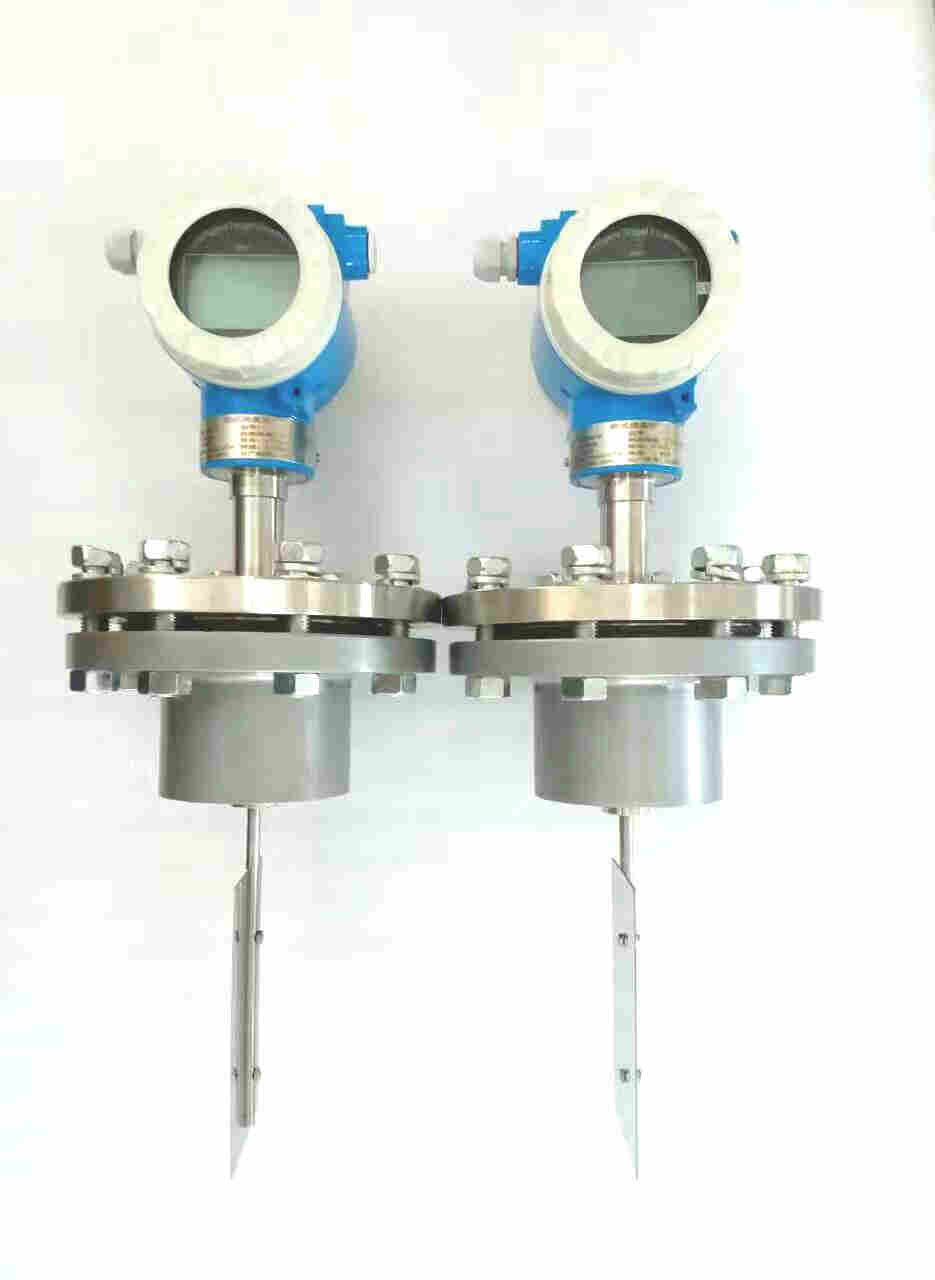

具有多种安装方式供选择，如选择在线插入式，安装费用低
具有一体化温度、压力补偿，直接输出质量或标方
具有可选小信号切除、非线性修正、滤波时间可选择
计量准确，精度可达到0.2~1.5%
重复性好，一般为0.05～0.08%，测量快速
仪表内设自检程序，故障现象一目了然
抗干扰，抗杂质能力特强
多种输出形式，能远传各种参数
抗震动性强，一定范围内可测脉动流
【靶式流量计（脏污介质流量计）安装注意事项】
不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度，直管段要求前10D,后5D，对于新完工的工艺管道，应*行初步吹扫后再安装流量计。
|
