产品概况
PL-PX1220智能照明是基于电力线网络，利用电力线载波技术以及电力线信息传输X10协议，实现电话远程控制，集中控制，无线遥控，电脑控制，定时控制，网络控制等多种控制，并提供灯光软启、调光、亮度记忆、记忆等智能化操作和。
PL-PX1220定时控制在部分公共区域可以通过时间控制，按照正常的工作时间来安排灯的开关时间，使灯能够定时开、关。
PL-PX1220会议室可编程继电器参数规格：
可编程继电器工作:温度:0℃~45℃，
每路负载输出电流16A，瞬间电流可达80A
输出:4路继电器输出，阻性负载250VAC/5A
继电器回路开关负载(阻性):AC250V/抗浪涌能力达到170A以上;
供电电压（阻性）:DC24V
可编程继电器照明性能介绍：
灯光具备单回路开关、群组开关的控制功能； 灯光具备单回路调光、群组调光的控制功能； 灯光具备整体组合变化的控制功能； 灯光具可编程智能触控面板控制； 灯光具备无人工逻辑功能，定时控制；
光照度传感器技术参数：
| 序列 | 项目 | 条件 | 参数 | |
| 1 | 功耗 | 常温 | 0.72W | |
| 2 | 电源 | P总线链路供电24VDC/AC | ||
| 3 | 显示功能 | JCT-H3.5 | LCD显示 | |
| JCT-H7 | 液晶显示 | |||
| 4 | 工作温度 | -10~50℃ | ||
| 5 | 测量范围 | 0~60000Lux | ||
| 6 | 分辨率 | 1LUX | ||
调光模块技术参数 ：
| 序列 | 项目 | 条件 | 参数 | |
| 1 | 功耗 | 常温 | JCT-TG | 1W |
| 2 | 电源 | 220V AC | ||
| 3 | 前向沿可控硅调光 | 单路2A | ||
| 4 | 开关量输入 | 4路无源干接点 | ||
| 5 | 工作温度 | -10~50℃ | ||
| 6 | 存储湿度 | 0%~95%RH无冷凝 | ||
| 8 | 外壳材料 | ABS工程塑料 | ||
| 9 | 安装 | 35mm导轨安装 | ||
| 工作电压 | AC 220V 50HZ |
| 工作环 境 | -40～85℃，湿度<90% |
| 单路工作电流 | 16A或20A |
| 输入端口 | CAN-BUS/消防接口/外部 |
| 输出回路 | 4路/6路/8路/12路 |
| 手动开关 | 一键手动开关，带反馈型 |
| 通讯接口 | CAN-BUS总线 |
| 通讯距离 | 1200M |
| 外部接口 | 干接点 |
| 4路智能模块外形尺寸 | 126mm(长)×88mm(宽)×66mm(高) |

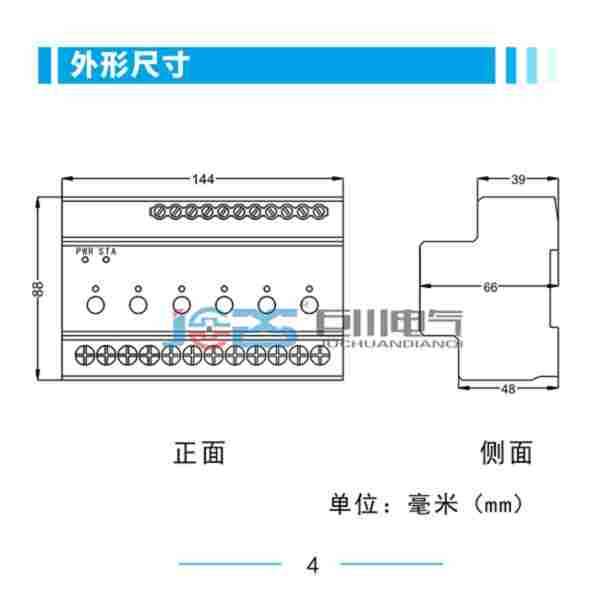

| 6路智能模块外形尺寸 | 144mm(长)×88mm(宽)×66mm(高) |
| 8路智能模块外形尺寸 | 185mm(长)×88mm(宽)×66mm(高) |
| 12路智能模块外形尺寸 | 266mm(长)×88mm(宽)×66mm(高) |
安装:模块适用于DIN-35mm导轨安装(符合DINEN60715)，可通过上部挂接在导轨上后往下轻轻扣在导轨上。
接线:开关模块接线为螺旋式螺丝来实现线路与模块之间的固定设备的安装位置位于现场的配电箱内。
调试:调试工具为*工具ETS，详细的设备参数可以在ETS数据库中编辑
测 试及诊断:手动按住模块表面的上行或下行控制按钮可对对应回路进行手动控制，按下编程按钮可将模块设置为编程，再次按下编程按钮，取消编程。
负载类型及功率
240V, 20A, 阻性负载, 100,000 cycles, 40°C;
240V, 20FLA/96LRA, 电机, 30,000 cycles, 40°C;
240V, 20A, 镇流器, 30,000 cycles, 40°C;
240V, 20A, 电子镇流器, 6,000 cycles, 40°C;
120V, 20FLA/96LRA, 电机, 30,000 cycles, 40°C;
120V, 20A, 电子镇流器, 6,000 cycles, 40°C;
120V, 20A, 镇流器, 30,000 cycles, 40°C;
