产品述
PCM1212-16控制范围涵盖了地下车库照明、楼层公共区域照明、功能区域照明（办公室、会议室、多功能厅、餐厅、客房）、景观照明、泛光照明以及以上区域的应急照明。
PCM1212-16光照度感应特设温度补偿功能：在夏季或温度转高的使用时，感应头灵敏度下降，感应距离会缩短，故此特设温度补偿功能，使其受温度的影响降到低。
PCM1212-16照明节电控制器产品使用价值：
照明控制器可单台操作或多台构成集成，
智能控制器面板上有器运行指示灯和对应回路状态指示灯，通过按键可直接对每个回路进行开关控制。
控制器采用导轨安装，接线采用高可靠的插拔式接线端子，使得其非常易于工程安装与。
结合本地控制按钮和回路状态指示灯，调试非常简单方便。
控制器预留了一个紧急（例如消防）接口，带消防强能。
照明节电控制器 使用提示：
1、安装前请认真阅读产品使用说明书。
2、严禁擅自拆封产品。
3、本装置必须由具有*资格的人员进行安装作业。
4、严禁湿手操作控制器，以防发生事故。
5、不要安装在外磁场大于5倍的地方，否则会产品不正常工作。
6、产品安装场所应无危险、无腐蚀性气体、并应注意防潮、防尘、防振动和避免日晒。
反馈型控制模块
每路大负载16A
可测量每回路电流，并传送到监控电脑
故障复位功能
大小： 234mm(W)*88.4mm(H)*70.3mm(D)
工作：-10～55℃，0～95%RH
电源: 110/220VAC, 50/60Hz
每个区域可存储128个,运行时间0-120分钟
每个区域具有4个序列，每个序列具有99步，每步具有长60分钟时间间隔
每个、区域、序列、回路都具有备注信息
时钟控制器
基本参数
工作电压：DC15-30V
电流：200mA
条件： 温度：0-40C
湿度：20%-90%RH
大存储110个日程
大存储96个特殊日时间段
每个日程可一次性发送5个
可以网路同步时钟
照度感应器
基本参数
电流：15mA，工作电源：12~36V DC
条件：温度： -10℃～60℃
工作湿度：0%～95%
需要多功能输入模块配合
组成：控制器+感应
种类：室内/室外/阳台，室外型防水
测量范围：200~2000Lux（底照度型）
200~20000Lux（室内型）
20000~200000Lux（日光型）
准确度：正负7%
调光器（可控硅）
功能介绍：
4路负载，每路3A
6路负载，每路2A
故障复位功能
可存储128个
每个回路的软启动时间为0~655.35秒，时间为0~655.35秒
整个模块可以更改调光曲线
具备可控硅短路保护功能
采用高性能的晶体闸流管THYRISTOR（可控硅）
调光电流上升时间大于200微妙
每一具备网络开启（Enable）或关闭（Disable）功能
收到总线命令后，可立即返回执行完成后各回路的实际电流值
工作：-10～55℃，0～95%RH
工作电源：220V AC, 50/60Hz
0-10V智能调光模块
基本参数
工作电压：DC12V
额定输出：0-10V
输出回路：4路调光
外形尺寸：162mm*100mm*65mm
无极控制输出
可外接红外感应，实现人体红外感应控制
可外接关照度，实现光控
具有远程编程和功能
通讯RS485

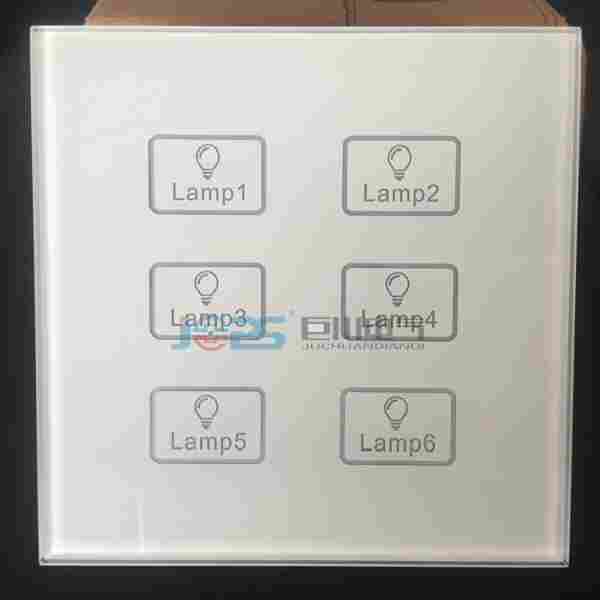

可编程控制面板(7键)
基本参数
电压：DC12～30V
电流：50mA
条件：温度：-10℃～55℃
工作湿度：20%～80%
带红外线遥控功能
每个模块都具有网络开启及关闭功能
可发送全局命令
每个按键在选择按下发送或奇偶次按下发不同时，还可选择实时调光功能
每个按键都有对应的LED输出，LED灯颜色可选
每个面板可以设置12组相关，每组20个
每个面板工有7个按键，每个按键可以设置5组，每组可以基数与偶数
每个按键可以设置三种输入（按下发送、奇偶次按下发不同按下、松不同）
多功能输入模块
基本参数
可向传感器提供不同的供电电压，9V、12V、15V
输入电压：DC15V~30V，输入电流：50mA
输入：开关量输入，0~5V和0~10V输入
条件：温度： -20℃～55℃
工作湿度：20%～90%
可以任何型号的传感器配合使用
接收传感器0~5V或0~10V的模拟
接收开关型的传感器
可设定发送时间
网络ID码和设备ID码设定
无需断电的软复位功能
可一次性发送三个的
可实时读取还有多长时间会发送XX
可读取后一次的测量值
（总线耦合器）
基本参数
现场总线和以太网的接口功能
具有4个总线接口
每个子网可容纳255个设备
总线工作状态指示，包括总线电压、短路等
可读取出厂日期
传输距离：1.2Km
工作：-10～55℃，0～95%RH
电源： 220VAC, 50/60Hz
无线网桥
基本参数
尺寸：120mm（W）×86mm（H）×50mm（D）
工作：-10—55℃，0—95%RH
电源：12-36V总线供电
大传输距离空旷地500米
每个模块可以enable或者disable
射频功率测量功能
红外传感器（吸顶式）/（壁挂式）
参数说明：
延时范围：0~12分钟
电流：15mA
工作电源：9~13.5V DC
条件：温度： -10℃～60℃
工作湿度：0%～95%
需要多功能输入模块配合
感应：红外+微波复合感应
覆盖面积：吸顶式直径7~9米
壁挂式直径12~18米
巨川电气智能开关模块选型
|
序号 |
设备型号 |
设备介绍 |
设备尺寸 |
|
1 |
JCT.ZM04/16 |
4路 250V,数字可编程开关控制器+定时模块+电源模块,35mm导轨式安装 |
126mm(W)*88mm(H)66*mm(D) |
|
2 |
JCT.ZM06/16 |
6路 250V,数字可编程开关控制器+定时模块+电源模块,35mm导轨式安装 |
144mm(W)*88mm(H)66*mm(D) |
|
3 |
JCT.ZM08/16 |
8路 250V,数字可编程开关控制器+定时模块+电源模块,35mm导轨式安装 |
185mm(W)*88mm(H)66*mm(D) |
|
4 |
JCT.ZM12/16 |
12路 250V,数字可编程开关控制器+定时模块+电源模块,35mm导轨式安装 |
266mm(W)*88mm(H)66*mm(D) |
|
5 |
|
|
|
|
6 |
照明节电控制器安装简要说明
调光模块必须由合格的电工按电气规范安装。
进行安装前，切记要关断电源。
调光模块要避免安装在高温、、多尘、易燃、易爆、强电磁的。
当控制额定满负载时，调光器件将通过大电流而产生大量的热量，这些热量通过散热片进行散热。
建议模块左右之间的距离不小于30mm。若是模块较多分成多排导轨安装时，上下相邻两导轨之间的距离不小于200mm，同时所有接线必须符合安全规章。
如果将调光器装到一个配电柜里，请确认足够的通风，使得运作。
在任何时候模块里温度不能过45度，较差的流通空气将引起自动热关机。
PCM1212-16照明节电控制器参数表
输入电压:单相AC220V±10%或3相AC220V;
条件工作温度0C-45C
触点寿命≥10万次
温度特性:±0.5%/℃
交流输入电压:AC200-250V，50Hz。
待机功耗：<360mW
PCM1212-16产品规格
净重 800g
外壳材料 阻燃尼龙
安装 35mm丁导轨安装
防护级别（符合 EN 60529） IP20
应用案例Applications
餐厅、宴会厅设计需求：大厦二、三、四层为餐饮空间规划，按使用指标其高要求同时能接纳4000人用餐，因此餐厅是大厦整体一重要组成部分。由于此处量大并且因用餐呆的时间较其它功能区长，一种灵活的照明空间不但能使人不会在一处地方呆的时间过长而产生因灯照带来的不适应感，还能使佳肴在巧妙的灯光效果下更添姿色，增进客人食欲；
包房
rooms
以可调光双位筒灯和装饰背景射灯为主，拟采用各房间控制，客人可根据需要，采用遥控器切换，包括：唱歌、、交谈、舞步等，客人在服务生的指导下自行。
undefined
中庭周围
Around the atrium
以组成规则图形的筒灯为主，除走廊照明外，主要配合中庭穹顶的灯光变化，使庭穹顶的灯光变化向四周延生。上述所有区域的灯光设置，可根据装璜和功能使用随时、设定。除上述拟控制区域外，可统套房、行政套房、豪华套房内的灯光控制，并可与套房内的空调控制液晶显示屏组合联动，例如睡眠，只需按动遥控器一个键，即可达到电视关闭、空调达到预设状态、灯光达到预设状态、窗帘自动关闭等。也可室外泛光、室外庭照明的统一控制。
undefined
商务中心
Business Centre
以节能型筒灯为主，现场控制。
undefined
中餐宴会厅
Chinese banquet hall
以可调光吊灯、可调光筒灯、可调光石英灯、可调光射灯和灯槽为主，其中
台背景处可小型舞台透光灯。
整个宴会根据所举行宴会形式，可采用多个控制――
宴会期间：筒灯亮度、石英灯、射灯亮度70%，花式吊灯亮度*。
备餐或清场：筒灯亮度80%。
同时，可根据宴会的可以变换，如举办喜宴：可设置成迎宾、入席、发言、交换戒指、切蛋糕、开香槟等，借此烘托不同喜宴仪式的。
